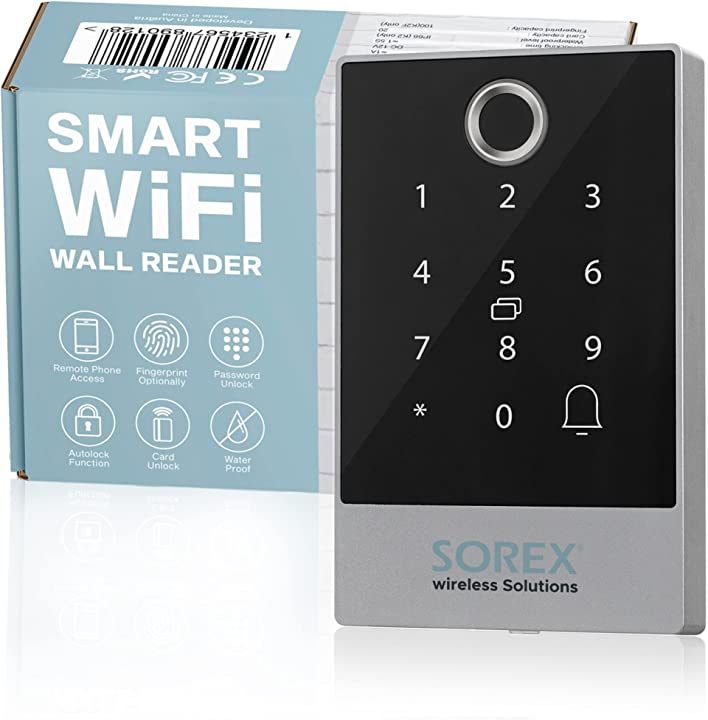

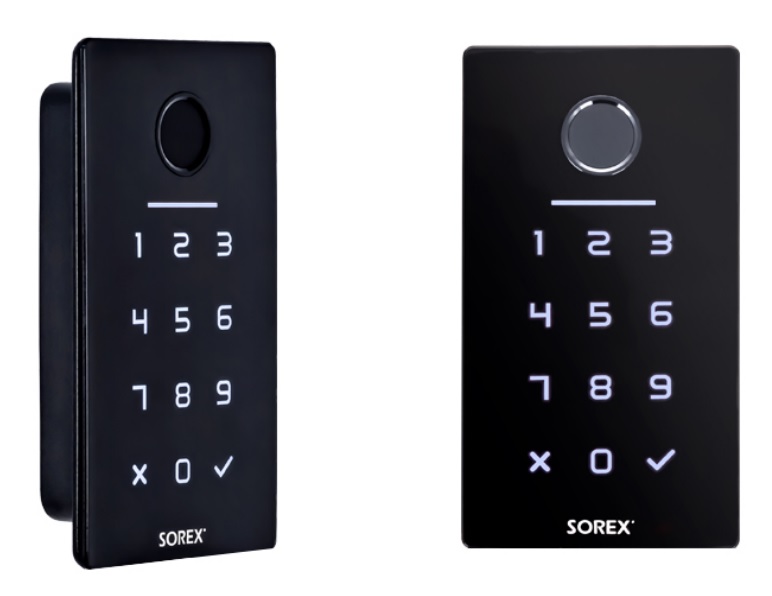

Sorex Smart WiFi Wandleser / Access Reader / Czytnik naścienny Instrukcja obsługi i Instrukcja podłączenia / PL

Support Team

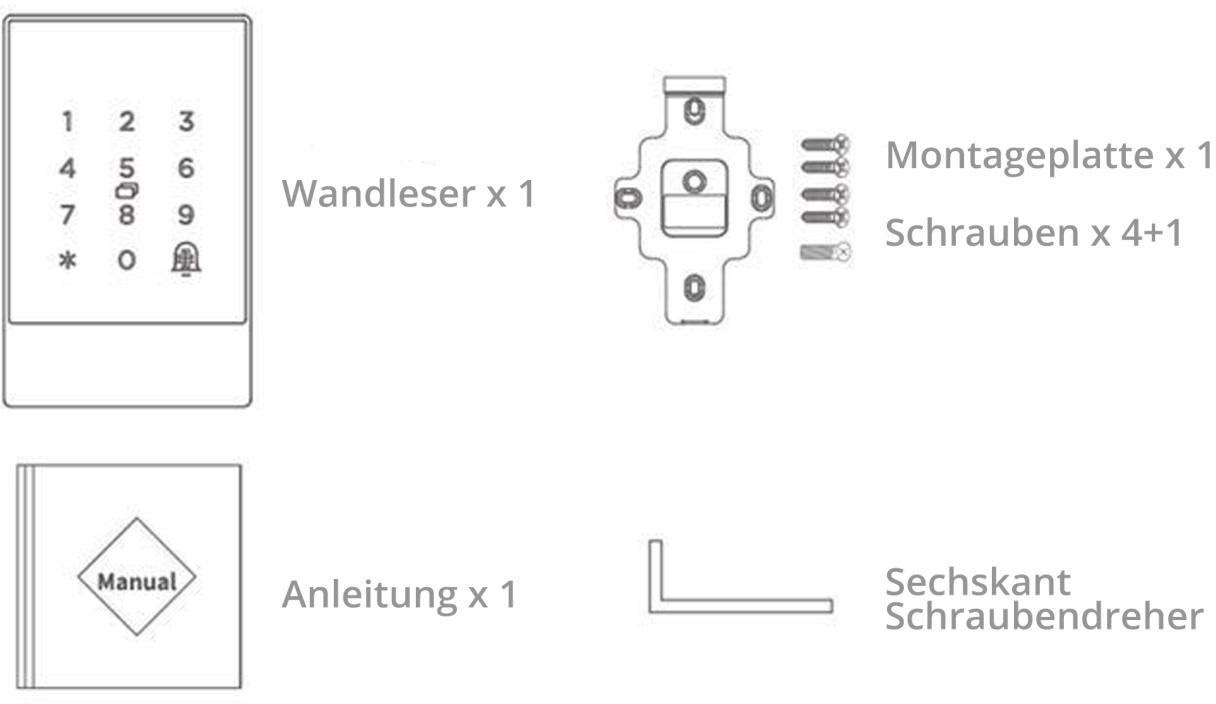

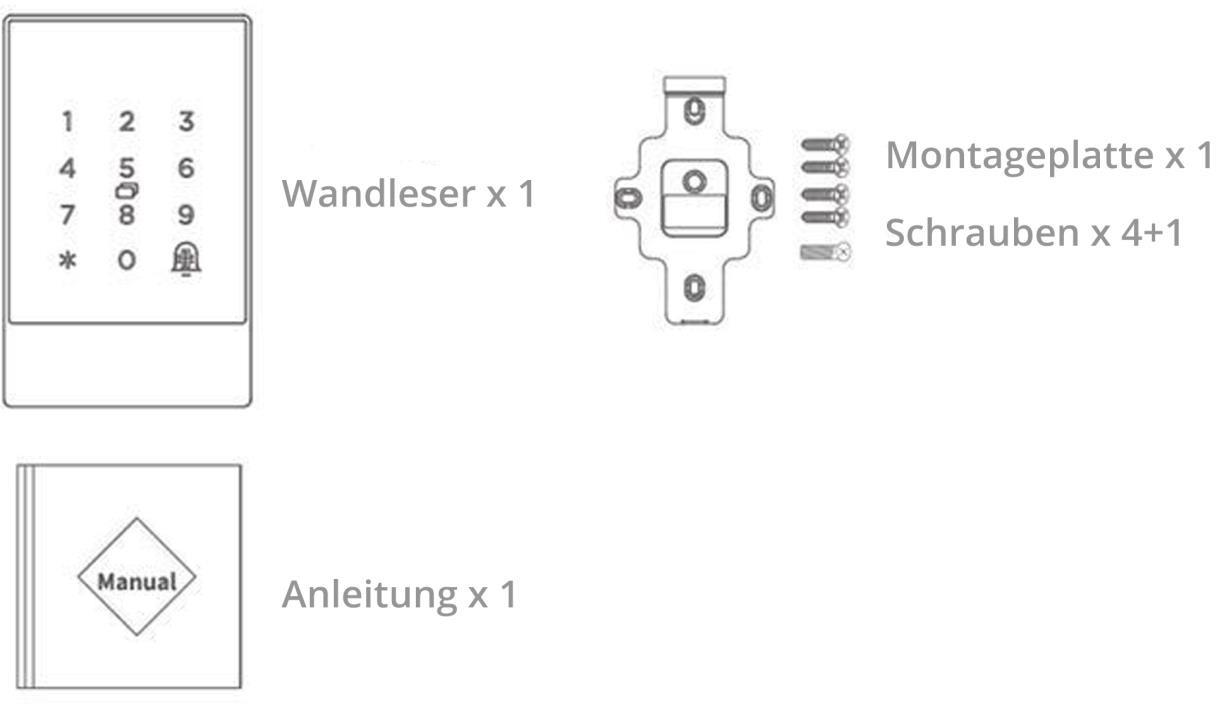

1. Zakres dostawy

Czytnik naścienny x 1, Płytka montażowa x 1, śruby x 4+1, Instrukcja obsługi

2. Instalacja i podłączenie

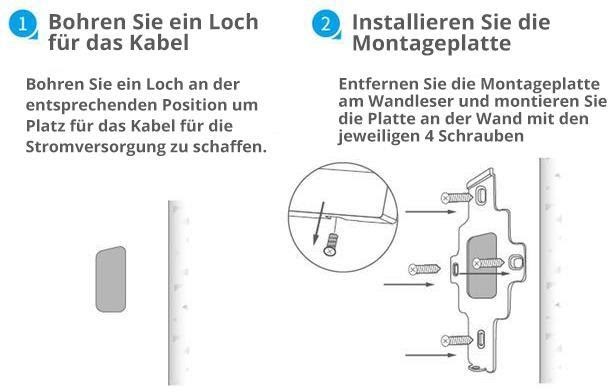

Punkt 1. Wywierć otwor na kabel w odpowiednim miejscu, aby zrobić miejsce na kabel zasilajacy.

Punkt 2. Zamontuj Płytke montażowa; zdejmij Płytke montażowa z czytnika ściennego i zamocuj przy pomocy 4 śrub na ścianie.

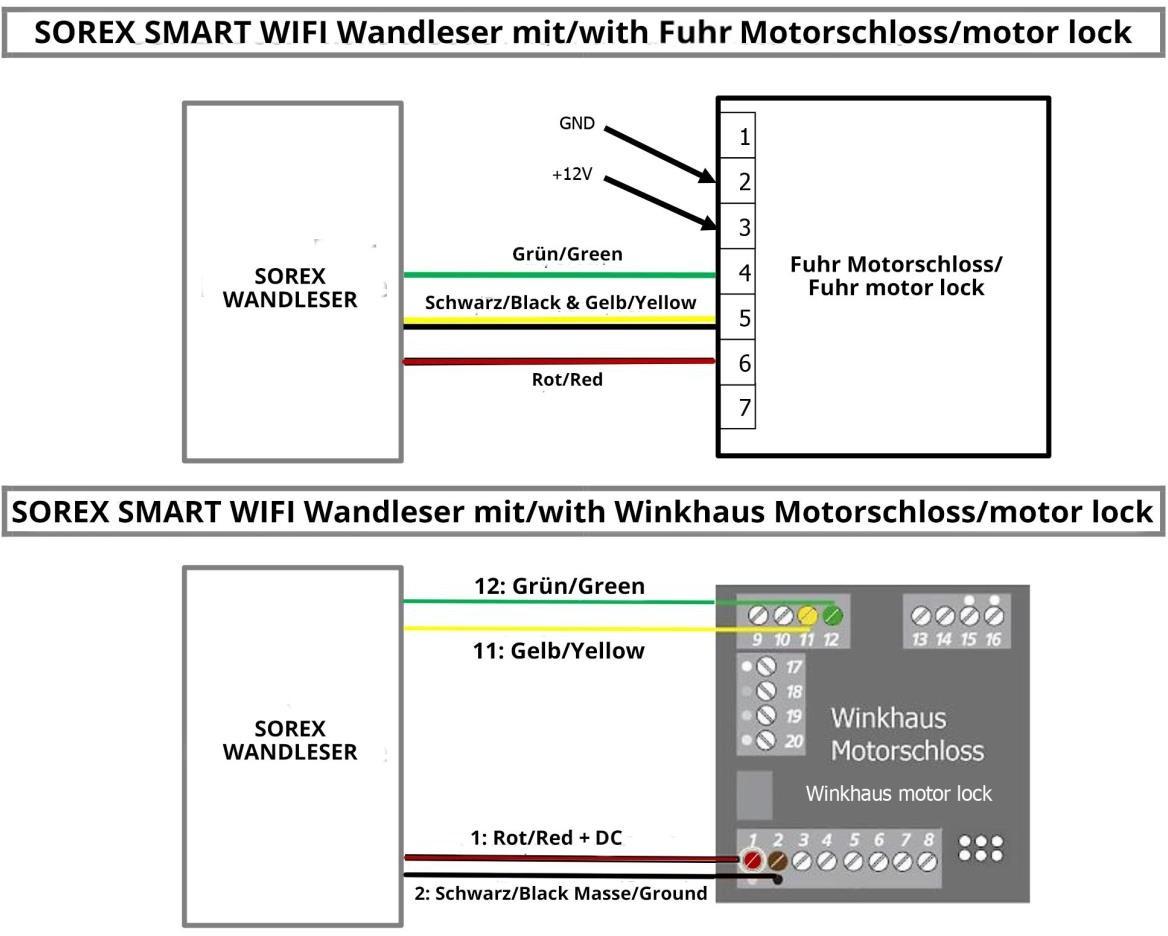

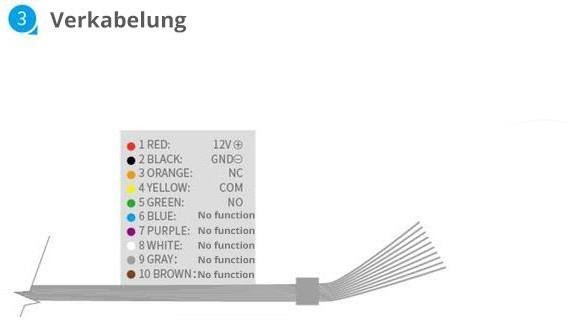

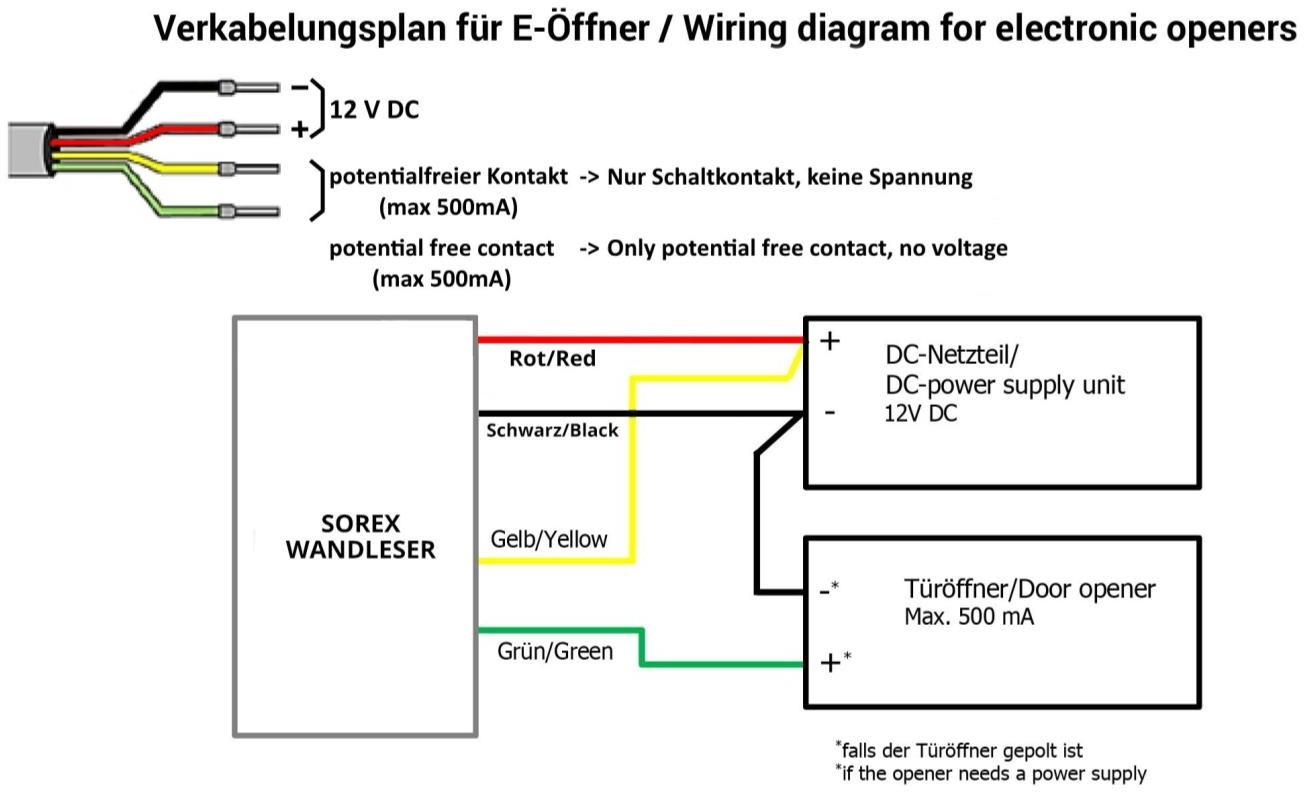

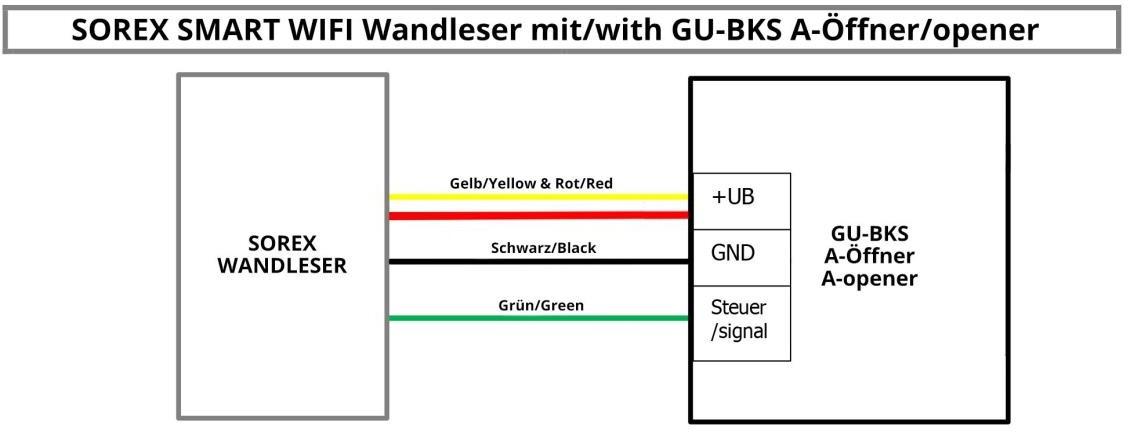

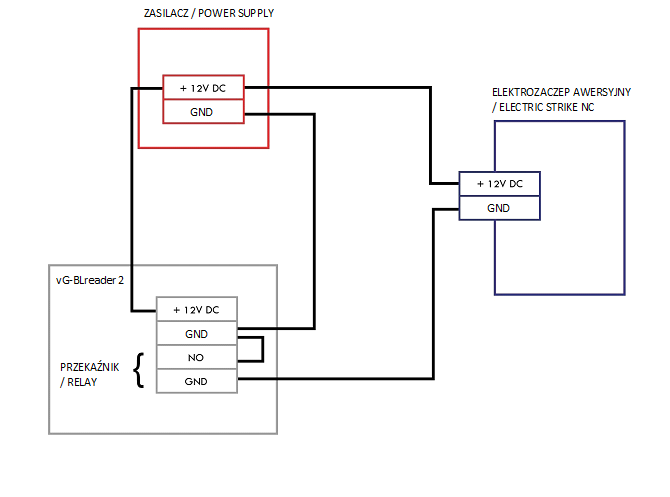

Punkt 3. Legenda kolorow kabli

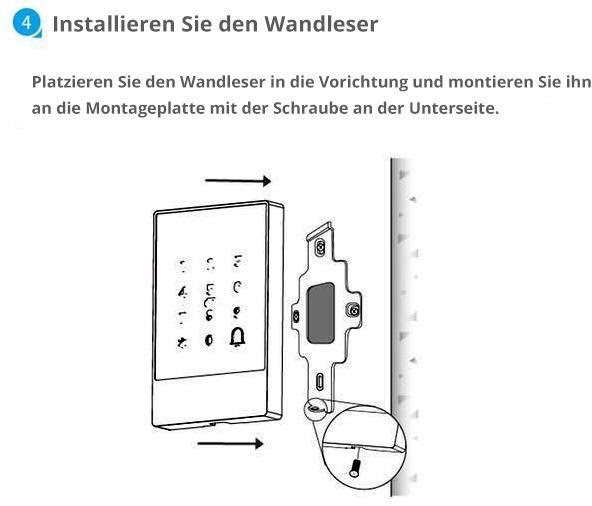

Punkt 4. Instalacja Czytnika naściennego. Czytnik naścienny zamocuj na Płytce montażowej przy pomocy śruby na dole.

3. Smartphone App

3.1. Instalacja

Wyszukaj w Google Play Store lub Apple Store App „TTLock“

lub zeskanuj ponizszy QR-Code:

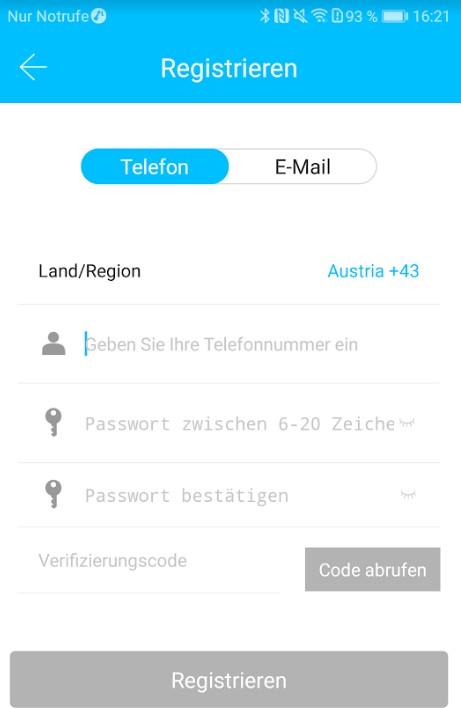

3.2. Rejestracja

Zarejestruj sie adresem E-Mail lub nr telefonu. Jest to wazne w przypadku zgubienia Smartphona lub hasla, aby moc odtworzyć dojście do czytnika SOREX Smart WiFi Wandleser.

3.3. Formatowanie

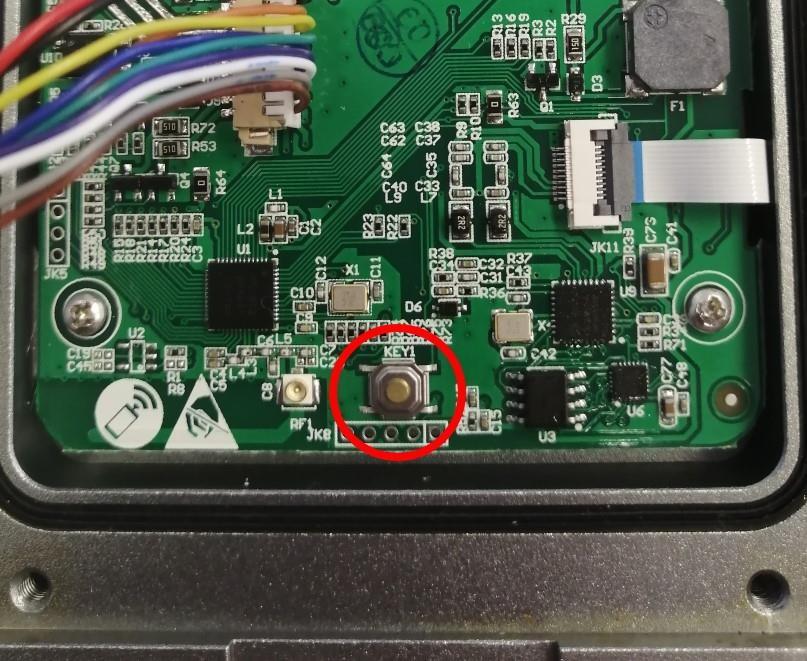

  • Odkrec tylna plytke i naciskaj przycisk wewnatrz ok. 3 sek. az uslyszysz dwa krotkie sygnaly dzwiekowe.

  • Otwórz App i naciśnij na stronie głównej w lewym górnym rogu na Menu

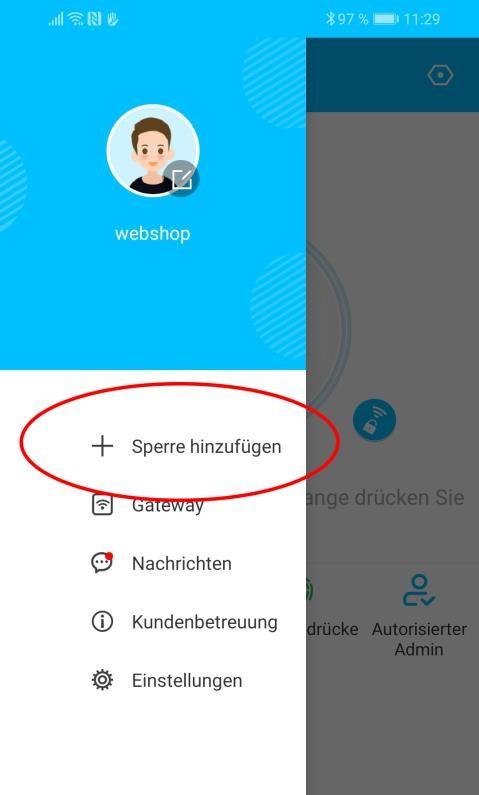

  • W Menu które się otworzy naciśnij na "Sperre hinzufügen“ (Dodaj blokadę).

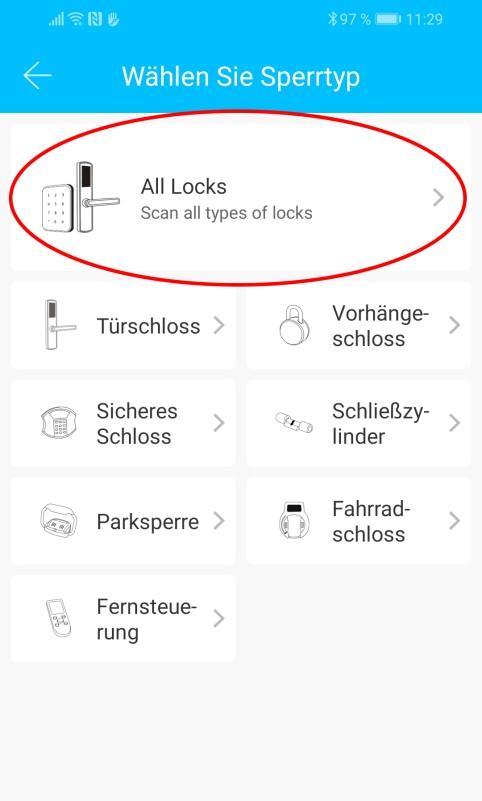

  • Otworzy się strona na której wybierz "All Locks" (Wszystkie zamki).

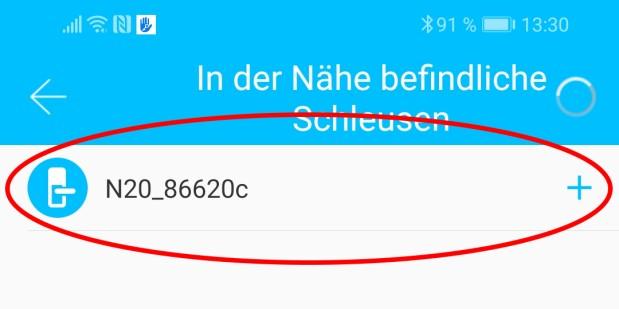

  • Nastepuje wyszukiwanie zamków znajdujących się w pobliżu. Naciśnij na twój zamek.

  • Uwaga: Aby zamek został znaleziony trzeba go krótko wybudzić przytrzymując palec na czytniku linii papilarnych lub na klawiaturze numerycznej.

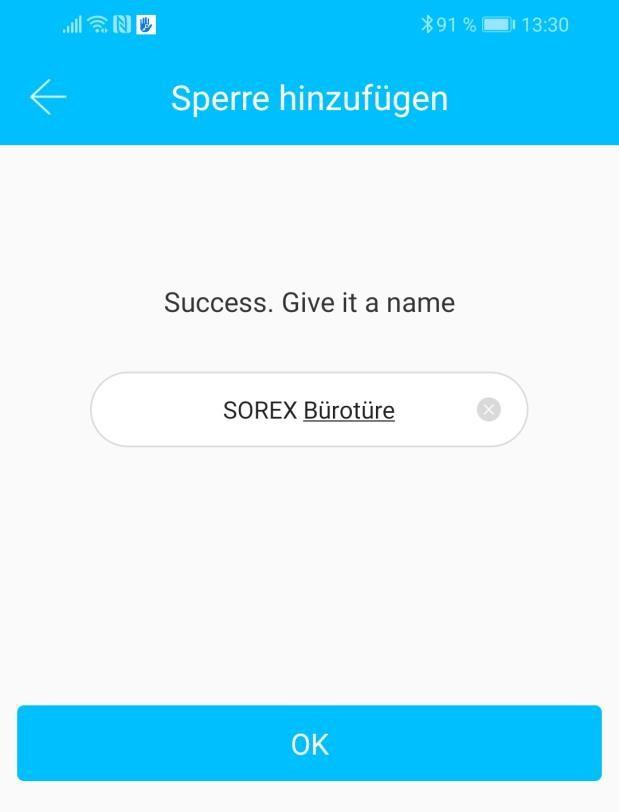

  • Teraz możesz zamkowi nadać nazwę i zakończyć konfiguracje klikając „OK".

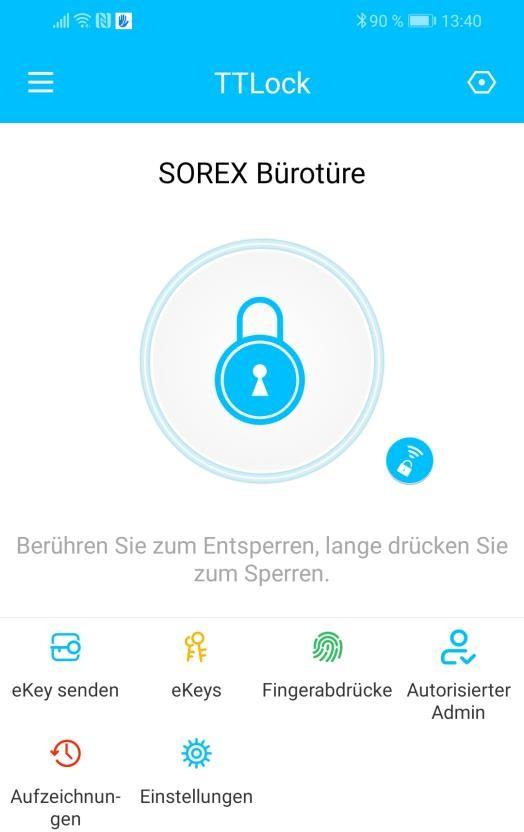

  • Zobacz swój zamek na stronie głównej.

3.4. Funkcje

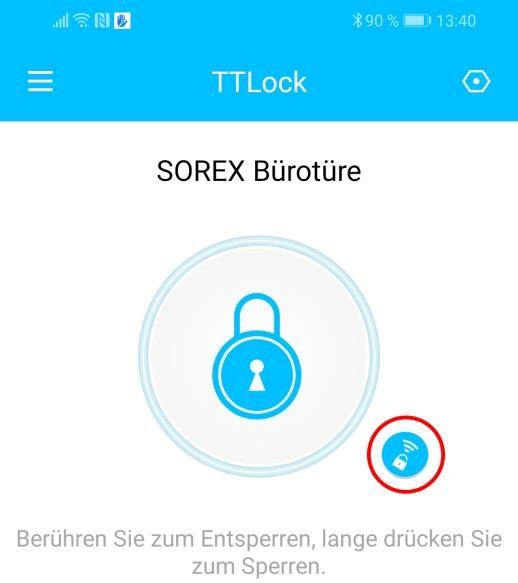

3.4.1. Otwieranie via Bluetooth

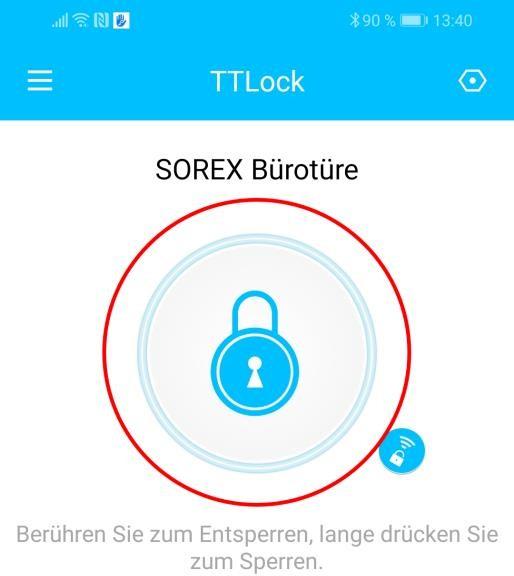

  • Użyj dużego przycisku blokady, aby odblokować blokadę w zasięgu Bluetooth.

3.4.2. Zapraszanie Uzytkownikow

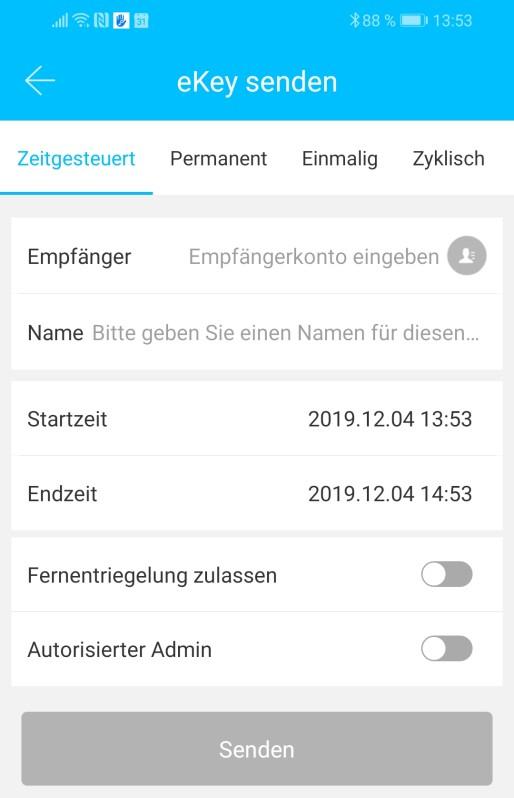

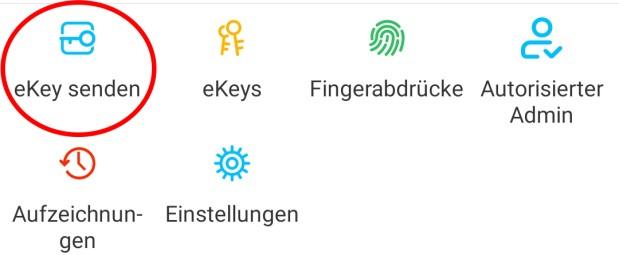

  • Aby zaprosić użytkowników do App naciśnij na stronie startowej "eKey senden“ (wyślij eKey)

  • Pojawi się okno w którym masz 4 różne opcje przyznania dostępu:

    • Kontrolowany czasowo: od - do

    • Stały: dostęp stały

    • Jednorazowy: dostęp jest jednorazowy

    • Cykliczny: dostęp cykliczny np. co tydzień od poniedziałku - piątku

  • Zawsze należy korzystać z Konta odbiorcy  (Nr Tel. lub E-Mail) i podać Nazwisko. Dodatkowo można podać np. okienko czasowe w którym dostęp jest ważny. Na zakończenie klikn na "Senden" (Wyślij) aby wysłać zaproszenie.

  • Uwaga: Użyj opcji “Fernentriegelung zulassen" (Zezwól na zdalne odblokowanie), aby określić czy użytkownik, może otwierać również przez bramkę Gateway/Bridge. Więcej pod: 3.5. Gateway/Bridge.

3.4.3. Usuwanie Uzytkownikow

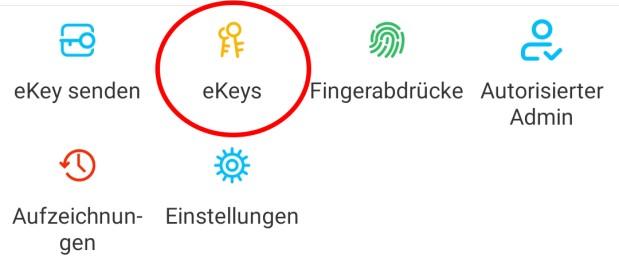

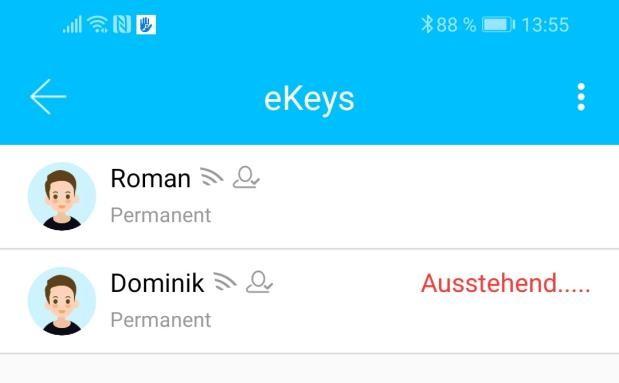

  • Aby usunąć użytkownika najpierw otwórz liste użytkowników za pomocą  "eKeys".

  • Następnie kliknij na odpowiedniego użytkownika, aby go wybrać.

  • Otworzy się okno z informacjami o Użytkowniku. Aby usunąć Użytkownika kliknij  czerwony przycisk „Löschen" (Usuń).

3.4.4. Kodowanie odciskow palcow (jesli w zakresie dostawy)

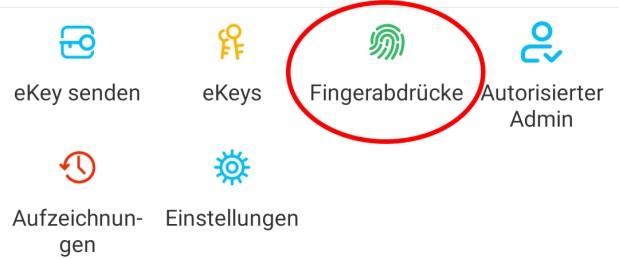

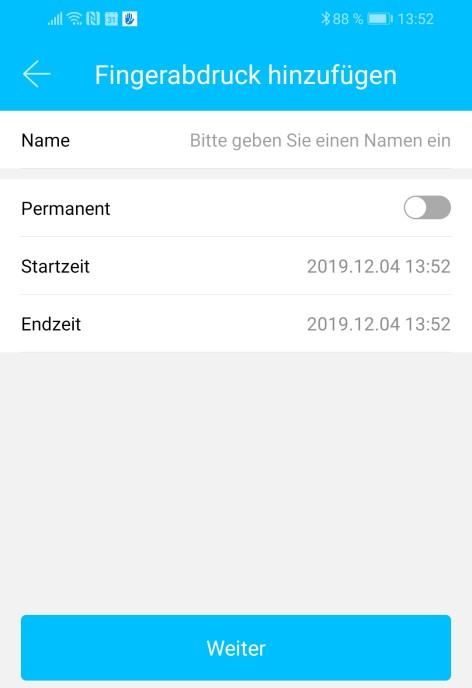

  • Na ekranie głównym naciśnij“Fingerabdrücke“(Odciski palców), a następnie naciśnij na (3 pionowe Punkty)

    i "Fingerabdruck hinzufügen“ (Dodaj odcisk palca). Teraz możesz wpisać nazwisko użytkownika i wybrać czy użytkownik ma dostęp stały czy tymczasowy.

  • Po kliknięciu"Weiter" (“Dalej“) postępuj zgodnie z instrukcją App, aby zakodować odcisk palca.

3.4.5. Usuwanie odciskow palcow

  • Najpierw na stronie głównej naciśnij“Fingerabdrücke" („Odciski palców“), a następnie na użytkownika, którego chcesz usunąć.

Fingerabdruck

Dominik Permanent

Roman Permanent

  • W następnym oknie kliknij "Löschen" (Usuń) ,aby usunąć wybranego użytkownika.

3.4.6. Odczytywanie Protokolow

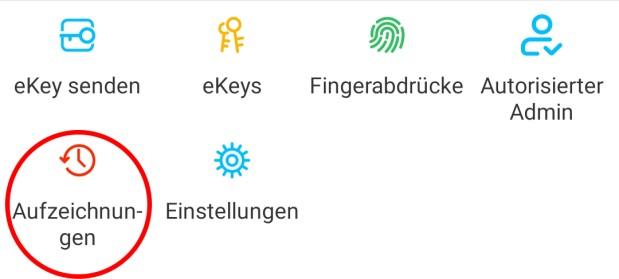

  • Aby odczytać Protokół na stronie startowej naciśnij „Aufzeichnungen" (Nagrania).

3.4.7. Generowanie kodow cyfrowych

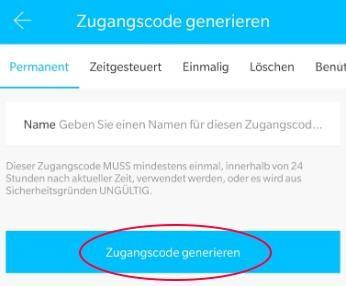

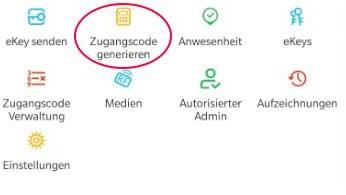

  • Najpierw na stronie startowej naciśnij "Zugangscode generieren“ („Generuj kod dostępu“)

  • Wpisz nazwę i kliknij "Zugangscode generieren“ (Wygeneruj kod dostępu). Następnie generowany i wyświetlany jest losowy kod.

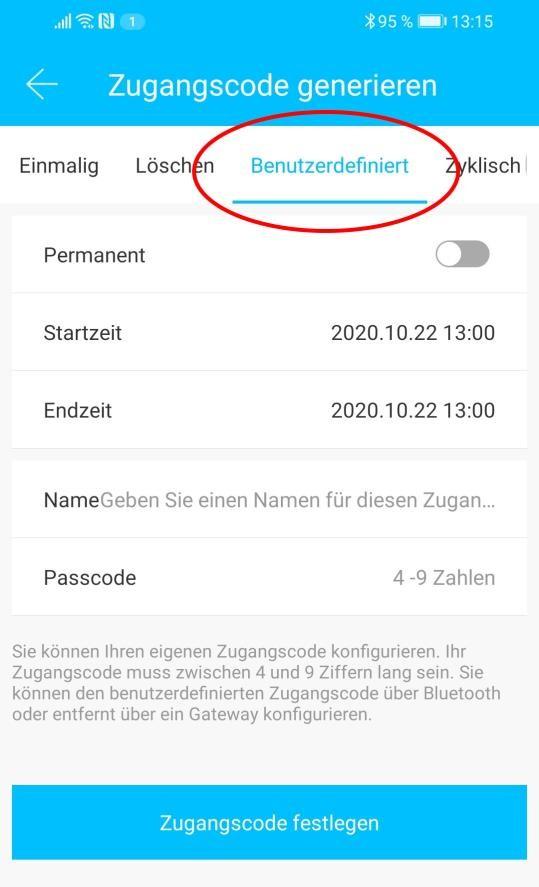

3.4.8. Kodowanie zdefiniowanych kodow cyfrowych

  • Naciśnij na stronie startowej "Zugangscode generieren“(Generuj Kod). W otwartym oknie wybierz „Benutzerdefiniert" („Zdefiniowane przez Użytkownika).

Wybierz dostęp stały lub czasowy. Wprowadź nazwę i kod dostępu. Naciśnij "Zugangscode festlegen“ (Ustaw Kod dostępu), aby przenieść kod do zamka drzwi.

3.4.9. Usuwanie kodow cyfrowych

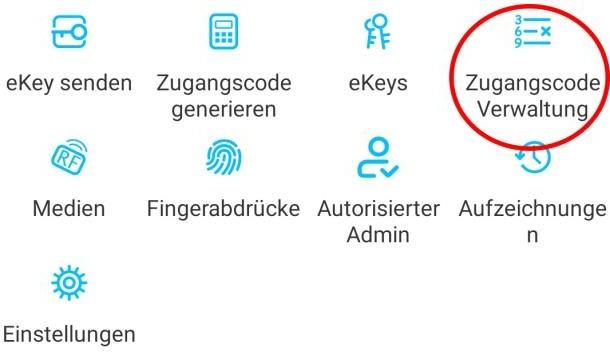

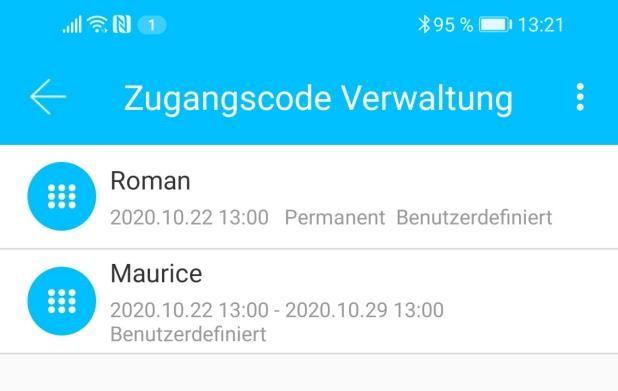

  • Na stronie startowej naciśnij „Zugangscode Verwaltung“ (Zarządzanie kodami dostępu), a następnie na użytkownika, który ma zostać usunięty.

  • W następnym oknie kliknij „Löschen" (Usuń), aby usunąć wybranego użytkownika.

3.4.10. RFID-Media kodowanie

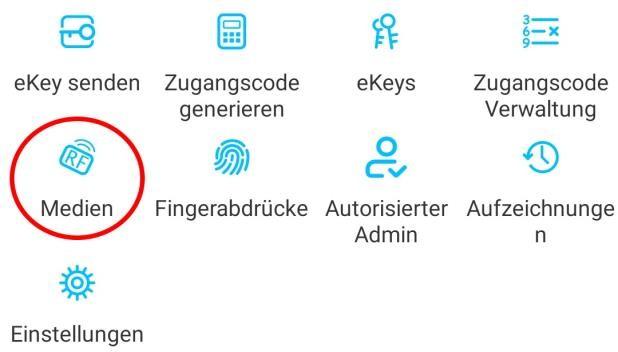

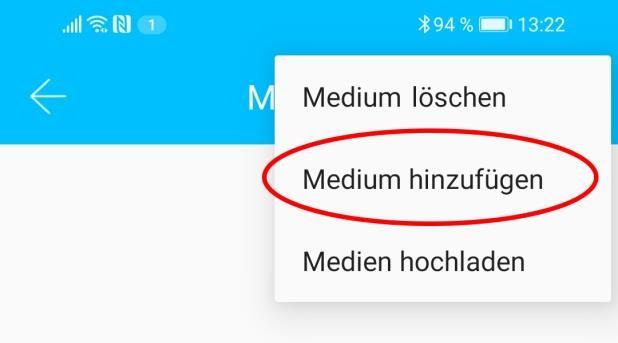

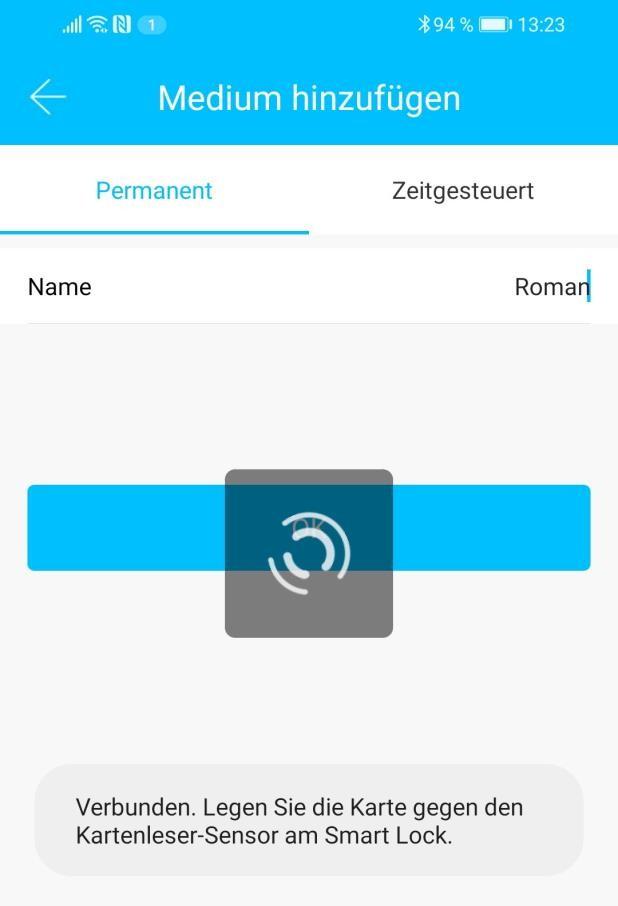

  • Na stronie startowej naciśnij "Medien"(Media)  następnie na 3 pionowe Punkty i "Medium hinzufügen“ (Dodaj Media).

  • Wprowadź nazwę Medium/Użytkownika i naciśnij „OK" Umieść RFID-Medium na  polu numeru gdy tylko App o to poprosi. Medium RFID zostało zakodowane.

  • Jeśli twój Smartphone obsługuje NFC i twój zamek podłączyleś z  Gateway/Bridge pod „Medium hinzufügen“ pojawi sie również Punkt „Karte aus der Ferne hinzufügen“ (Dodaj karte zdalnie). W razie potrzeby możesz użyć tej opcji aby RFID-Media dodawać zdalnie. RFID-Medium jest tutaj używany za pośrednictwem funkcji  NFC twojego Smartphona odczytywany i przekazywany via Gateway/Bridge do zamka.   Oznacza to że nie musisz znajdować sie w pobliżu swojego zamka.

3.4.11. RFID-Media usuwanie

  • Na stronie głównej naciśnij "Medien". Wybierz z listy Medium, które chcesz usunąć. W następnym oknie kliknij Löschen"  (Usuń), aby usunąć wybrane Medium.

3.5. Gateway/Bridge (Bramka opcjonalnie)

3.5.1. Przygotowanie zamka

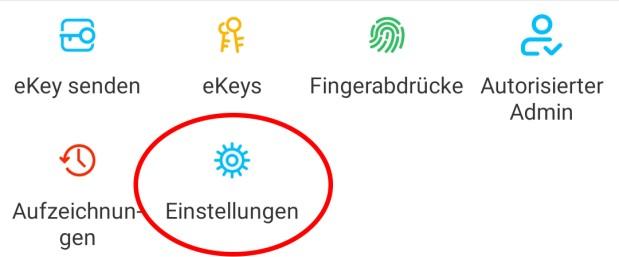

  • Aktywowuj zdalne otwieranie zamka. Naciśnij  na stronie głównej „Einstellungen" (Ustawienia).

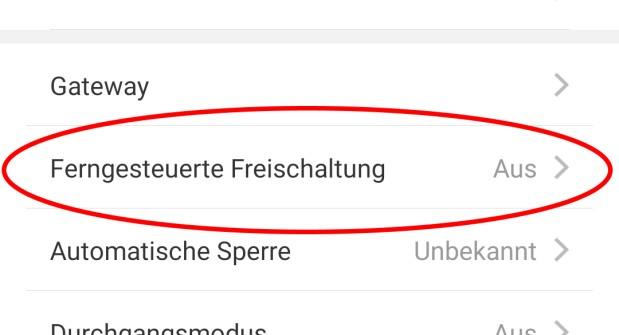

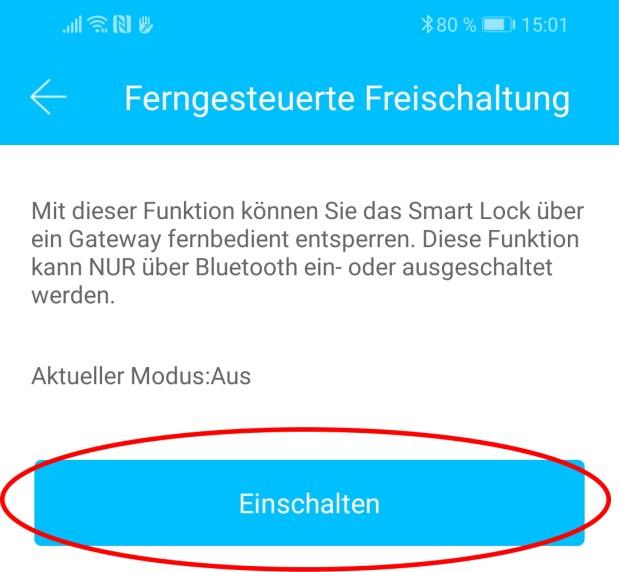

  • Następnie wybierz"Ferngesteuerte Freischaltung“ (Zdalna aktywacja) i naciśnij „Einschalten“ (Włącz)

3.5.2. Dodawanie Gateway

  • Na głównej stronie naciśnij w lewym górnym rogu

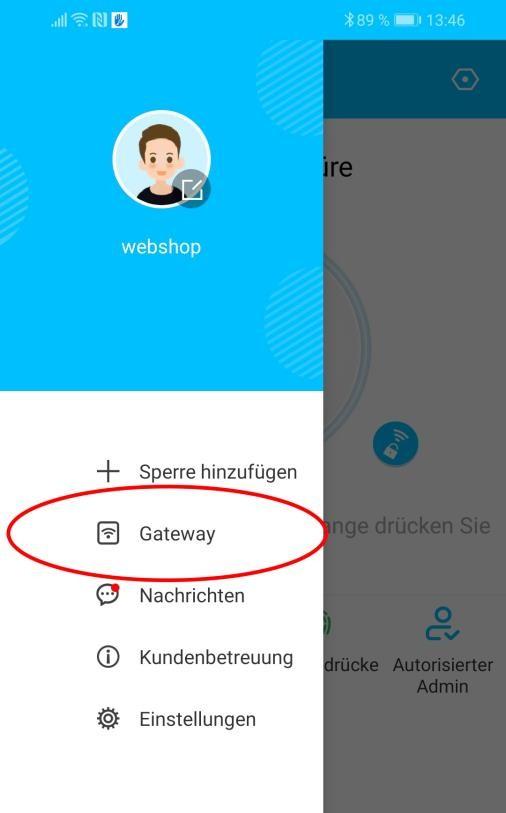

    W Menu które się otworzy kliknij "Gateway". W następnym oknie naciśnij w prawym górnym rogu +.

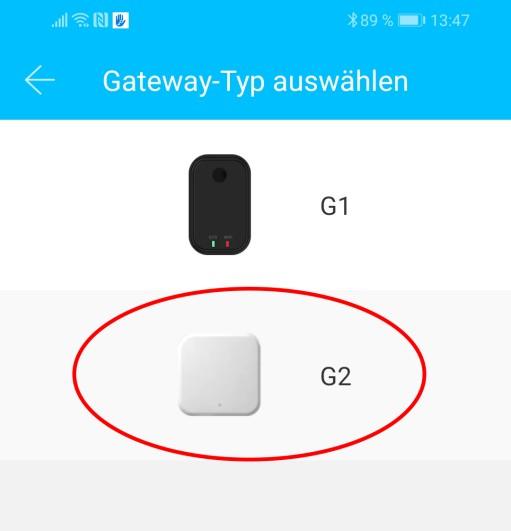

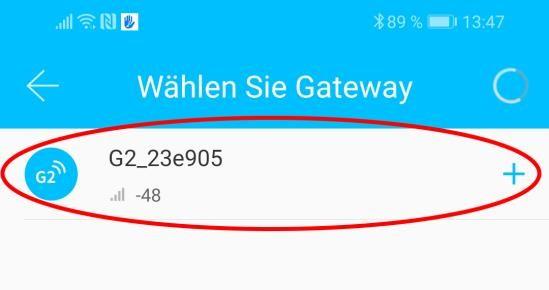

  • W następnym oknie wybierz "G2" jako Gateway-Typ.

  • Upewnij się, że lampka na Gateway miga na przemian na niebiesko i czerwono.

Możesz to zrobić odłączając Gateway od zasilania i ponownie podłączając.

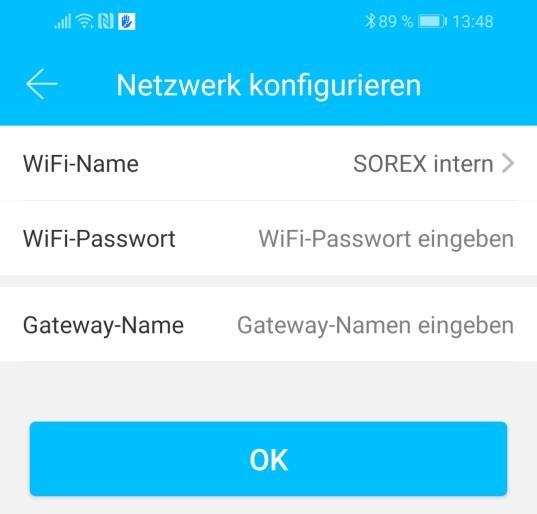

  • Skonfiguruj Gateway wybierając właściwą sieć WLAN, wprowadzając  WLAN-Passwort i nadając nazwę Gateway. Potwierdź za pomocą "OK".

  • Gateway automatycznie wyszukuje zamki w pobliżu i dodaje je do zdalnego otwierania. Ten proces może potrwać kilka minut.

  • Teraz możesz zdalnie otwierać i/lub zarządzać zamkiem.

  • Uwaga: Gateway musi zawsze znajdować się w zasięgu  Bluetooth - zamków zarówno podczas kodowania jak i dalszego użytkowania (do 10 m - w zależności od lokalnych warunków).

  • Jeśli zamki są dalej od siebie i chcesz sterować obydwoma zdalnie musisz dokupić dodatkowe Gateways.

3.5.3. Usuwanie Gateway

  • Naciśnij na stronie głównej w lewym górnym rogu na

  • W Menu, kliknij“Gateway“. W następnym oknie wybierz Gateway, którą chcesz usunąć.

  • Po wybraniu Gateway możesz ją usunąć naciskając przycisk „Löschen" (Usuń).

3.5.4. Otwieranie via Gateway

Na stronie startowej możesz otworzyć zamek z dowolnego miejsca (np. gdy jesteś w podróży). Nie jesteś już ograniczony zasięgiem Bluetooth.

4. Przywracanie ustawien fabrycznych

Wandleser możesz zresetować na 2 sposoby:

  1. Usuń Wandleser z Aplikacji (Wandleser auswählen/Wybierz Wandleser -> Einstellungen/Ustawienia -> Löschen/Usuń). Aby to zrobić musisz znajdować się w zasięgu urządzenia.

    LUB

  2. Odkręc tylna Plytke i naciskaj przycisk Reset na jednostce wew. przez ok. 3 sek. lub do momentu gdy dwa sygnały dźwiękowe zostana odtworzone w krótkich odstępach czasu.

5. Ważne informacje dla Montazystów nt. przekazywania drzwi z elektroniką

Click here to expand...

Każdorazowo otrzymujecie Państwo produkt po kontroli jakości, a więc w 100% poprawnie działający.

  1. PRODUCENT DRZWI / MONTAŻYSTA

Montaż i Uruchomienie należy wykonać wg dostarczonej z produktem Instrukcji obsługi i montażu

Podłączenie należy wykonać wg dostarczonego z produktem w pudełku Schematu podłączenia

Udokumentowanie Producent/Montażysta dokumentuje, że urządzenie zostało u Klienta prawidłowo podłączone/uruchomione

(w formie krótkiego filmu nakręconego tel. komórk.) i przyporządkowuje urządzenie/film do nr umowy z klientem.

  1. PODŁĄCZENIE PRZEZ ELEKTRYKA! Podłączenia jest proste, ale musi je wykonac elektryk.

Wszelkiego rodzaju przeróbki, przecinanie kabli, spalenie urządzenia itp. powodują utratę gwarancji.

2. Doprecyzowanie Umowy z Klientem. Na etapie Umowy z Klientem należy doprecyzować kto odpowiada za podłączenie drzwi z elektroniką lub elektroniki obok drzwi i uruchomienie i zaprogramowanie czytnika.

Protokół odbioru. Poprawne przekazanie Użytkownikowi drzwi z elektroniką powinno zakończyć sie podpisanym przez Użytkownika Protokołem odbioru z funkcjonującym czytnikiem.

Rozciągnięcie w czasie podłączenia drzwi i uruchomienia czytnika powoduje zdekompletowanie,  zakurzenie i wilgoć elektroniki.

Wszystkie ww punkty są niezbędne do ew. zgłoszenia reklamacyjnego lub suportowego.

Meldunki typu: „czytnik nie działa”, „drzwi u klienta nie działają” wskazują na błąd wykonany przy podłączaniu i nie są wystarczające do złożenia reklamacji urządzenia.

Prosimy również o przekazanie informacji dla Montażystów.

Wielkie dzięki!

6. Ważne informacje dla Producentów Drzwi nt. przekazywania drzwi z elektroniką

Click here to expand...

Każdorazowo otrzymujecie Państwo produkt po kontroli jakości, a więc w 100% poprawnie działający.

  1. PRODUCENT DRZWI

Montaż i Uruchomienie należy wykonać wg dostarczonej z produktem Instrukcji obsługi i montażu (pdf w załączeniu) (online)

Podłączenie należy wykonać wg dostarczonego z produktem w pudełku Schematu podłączenia (pdf w załączeniu) (online)

Udokumentowanie Producent dokumentuje, że urządzenie zostało u niego prawidłowo podłączone

(w formie krótkiego filmu nakręconego tel. komórk.) i przyporządkowuje urządzenie/film do nr umowy z klientem.

  1. Przekazywanie drzwi

Przy przekazywaniu drzwi->szczególnie ważne jeśli drzwi "jada za granicę"->Producent drzwi -> Dystrybutor drzwi -> Montażysta ->  należy wykonać  ew. kolejny filmik. W ten sposób, na każdym etapie, należy udokumentować, że przekazujemy drzwi z prawidłowo działającym czytnikiem.

  1. PODŁĄCZENIA PRZEZ ELEKTRYKA!

Drzwi z czytnikiem wymagają podłączenia przez elektryka.

Z naszego doświadczenia wynika, że drzwi od producenta wychodzą z prawidłowo zamontowanym czytnikiem.

Błędy są popełniane przy niefachowym podłączaniu drzwi na miejscu u klienta.

  1. Doprecyzowanie Umowy.

 Dlatego na etapie Umowy z Użytkownikiem należy doprecyzować kto odpowiada za podłączenie drzwi z elektroniką i uruchomienie/zaprogramowanie czytnika.

Protokół odbioru. Poprawne przekazanie Użytkownikowi drzwi z elektroniką powinno zakończyć sie podpisanym przez Użytkownika Protokołem odbioru z funkcjonującym czytnikiem.

Rozciągnięcie w czasie podłączenia drzwi i uruchomienia czytnika powoduje zdekompletowanie, zakurzenie i wilgoć elektroniki.

Wszystkie ww punkty są niezbędne do ew. zgłoszenia reklamacyjnego lub suportowego.

Meldunki typu: „czytnik nie działa”, „drzwi u klienta nie działają” wskazują na błąd wykonany przy podłączaniu i nie są wystarczające do złożenia reklamacji urządzenia.

Prosimy również o korzystanie z naszej bogatej Bazy wiedzy.

Prosimy również o przekazanie informacji na produkcje/technologa/działu umów i eksportu.

Wielkie dzięki!

Impressum

Version 1.1

© Copyright: März 2021

SOREX wireless Solutions GmbH Technologie- und Forschungszentrum WN Viktor-Kaplan-Straße 2B

A-2700 Wiener Neustadt Österreich, T +43 2622 320130, @ office@sorex.eu

Instrukcja obslugi i App Download:

F&A

Click here to expand...

der Wandleser kann durch ein Herausreißen des Geräts und Kurzschließen der Kabel übergangen werden, da das Relais im Gehäuse mit verbaut ist und somit übergangen wird. Bei UniLock kann dies nicht passieren, da das Relais außen. Sicherheitstechnisch ist das UniLock dem Wandleser überlegen.
