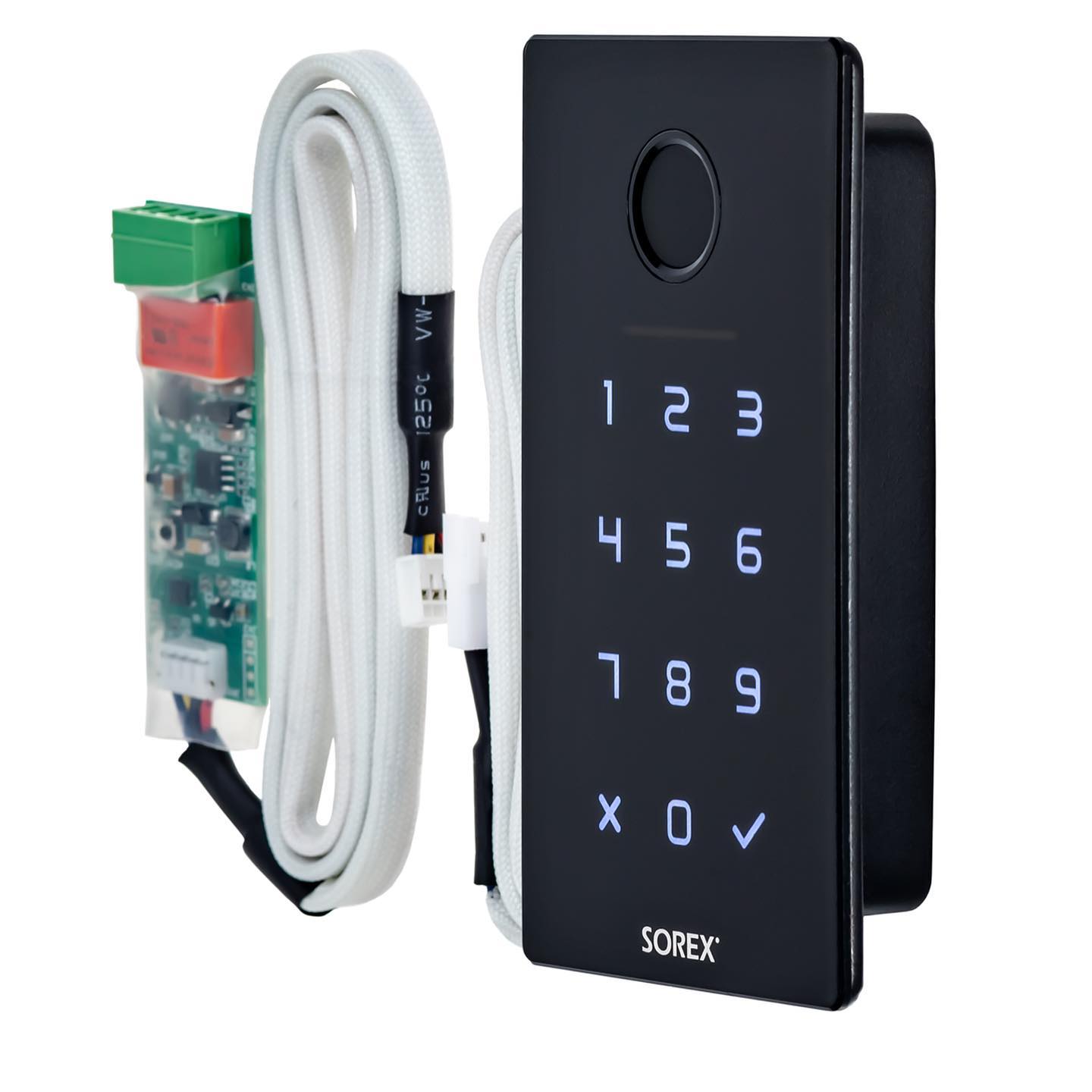

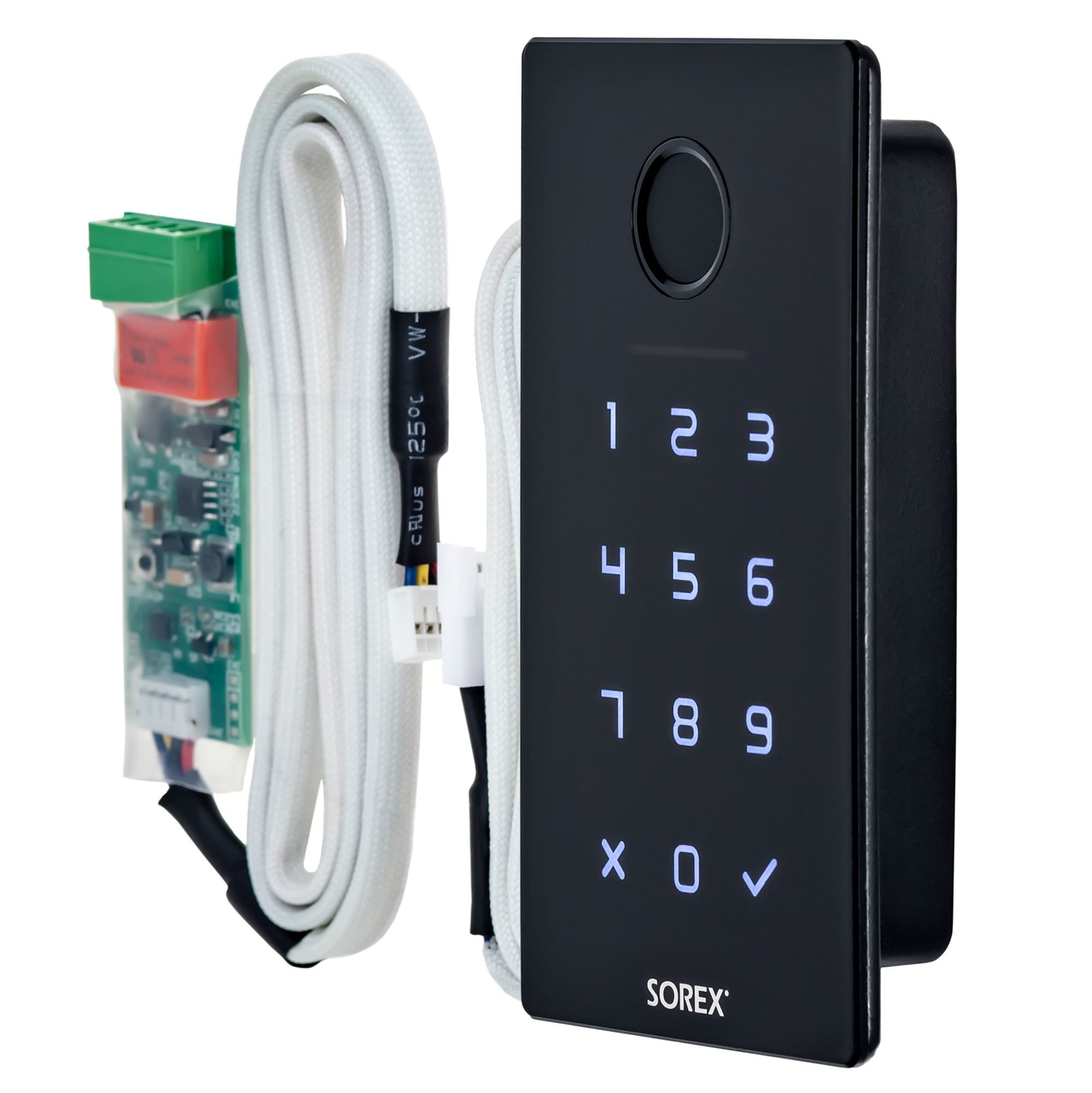

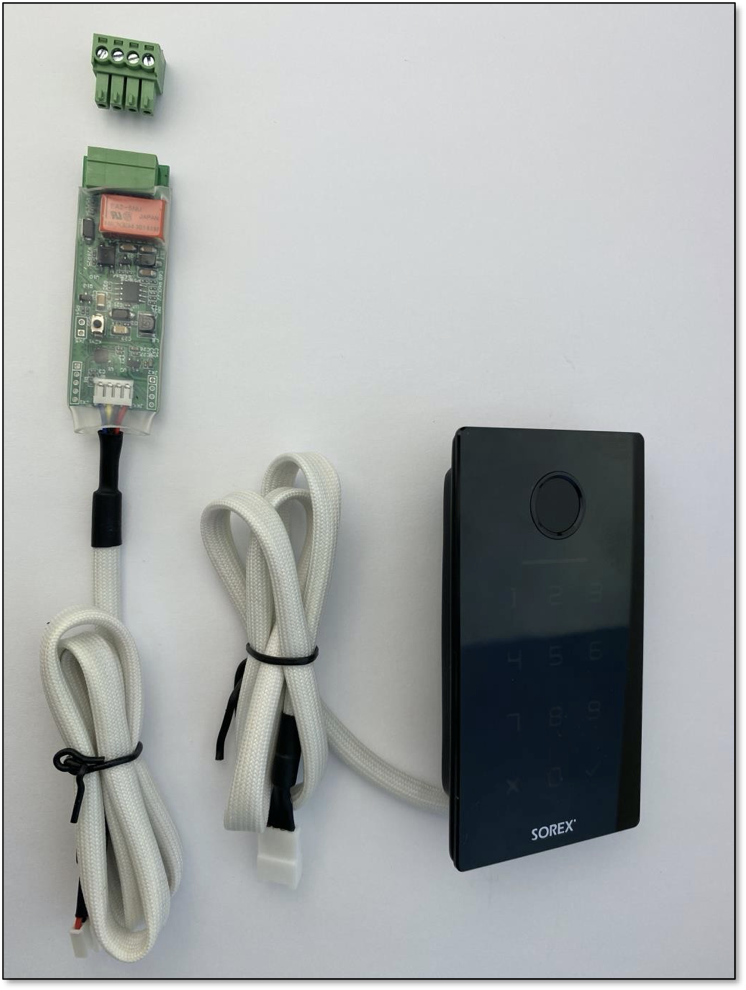

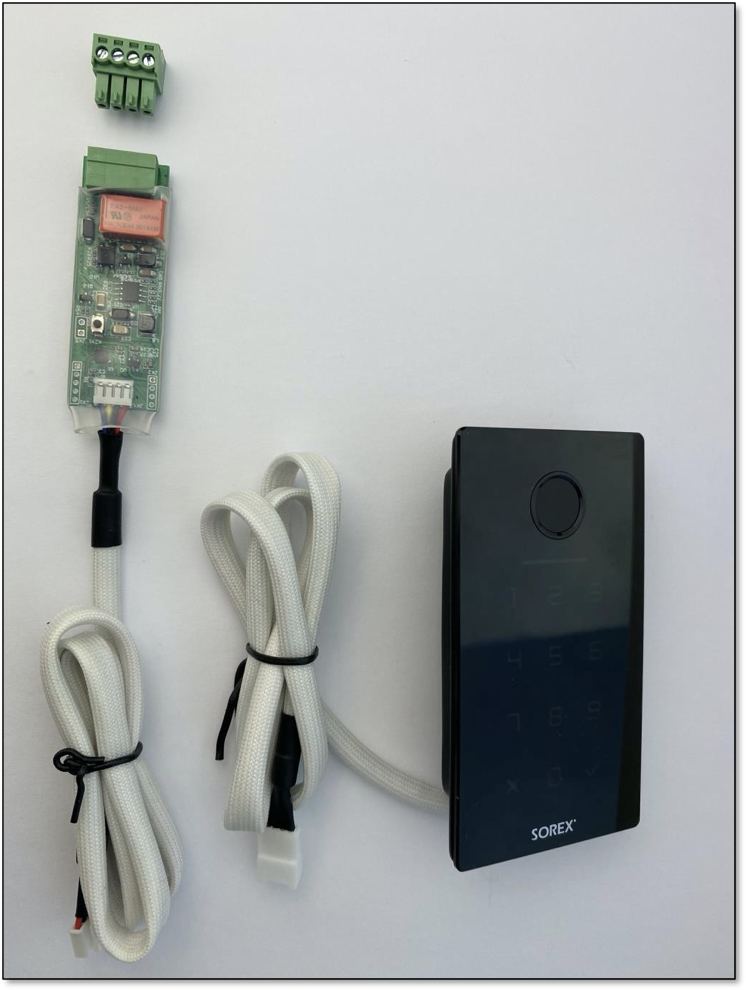

1. Zakres dostawy

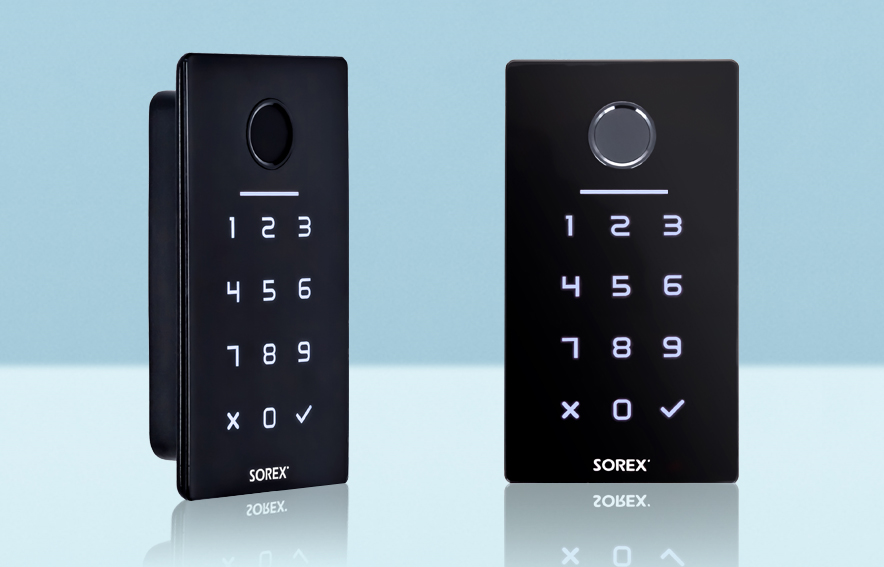

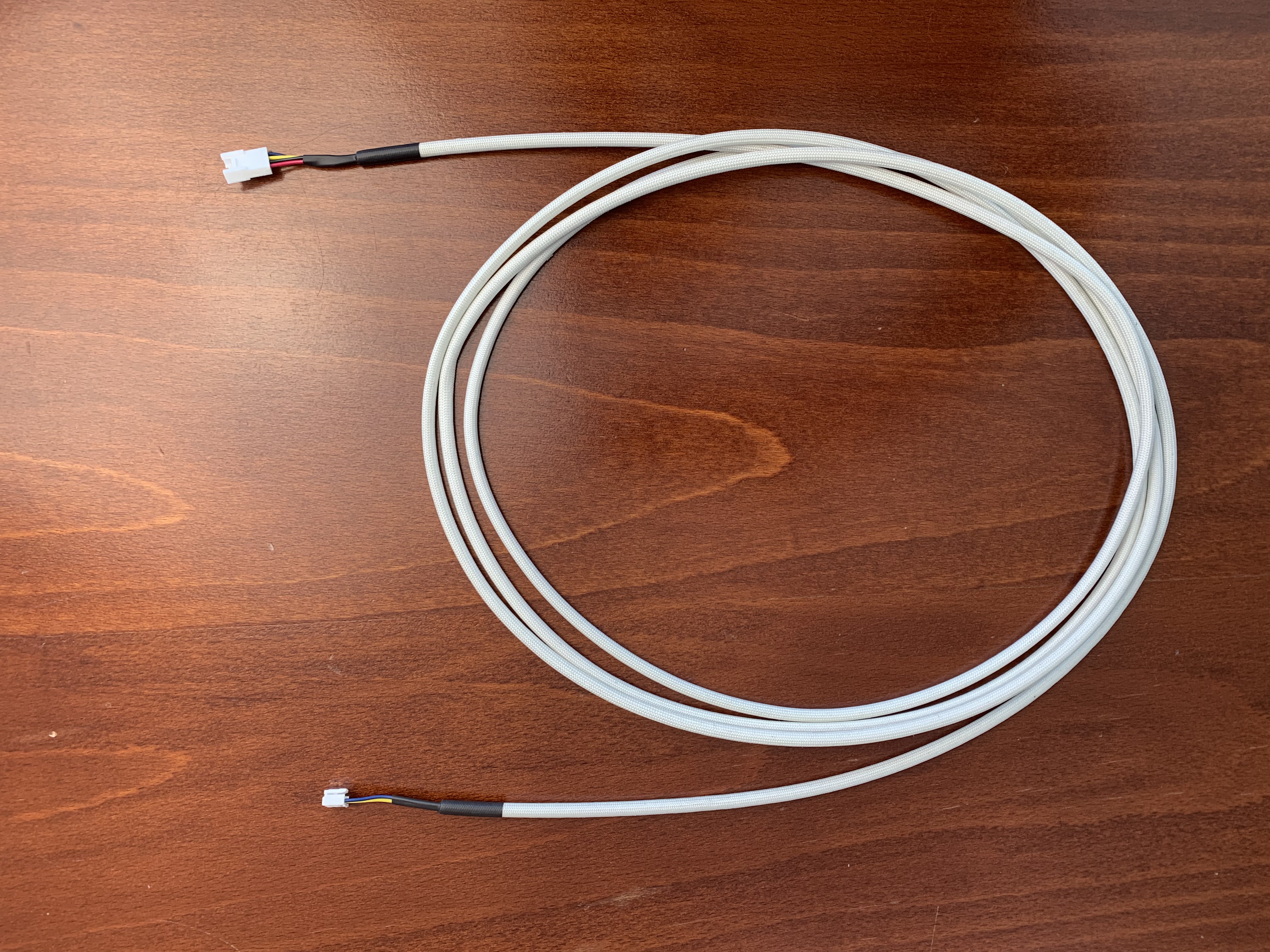

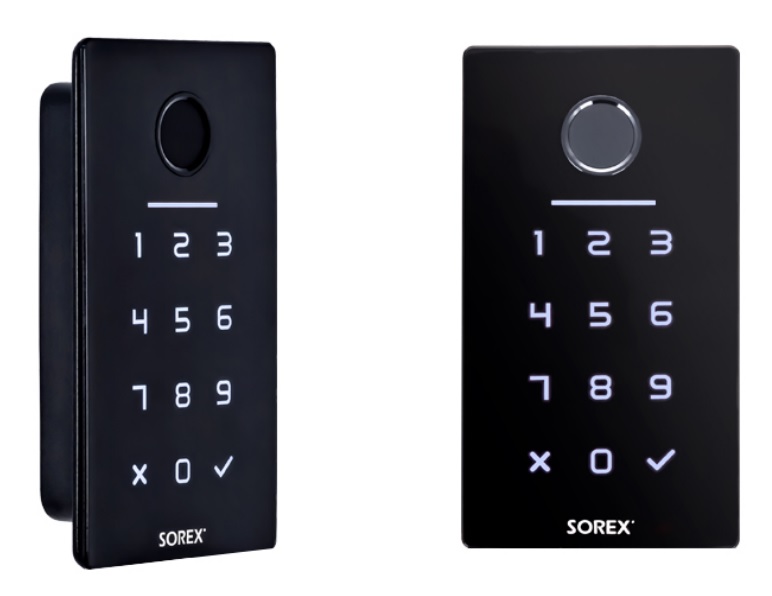

UniLock jednostka wewnętrzna inkl. Kabel do podłączenia z jednostką zewnętrzną

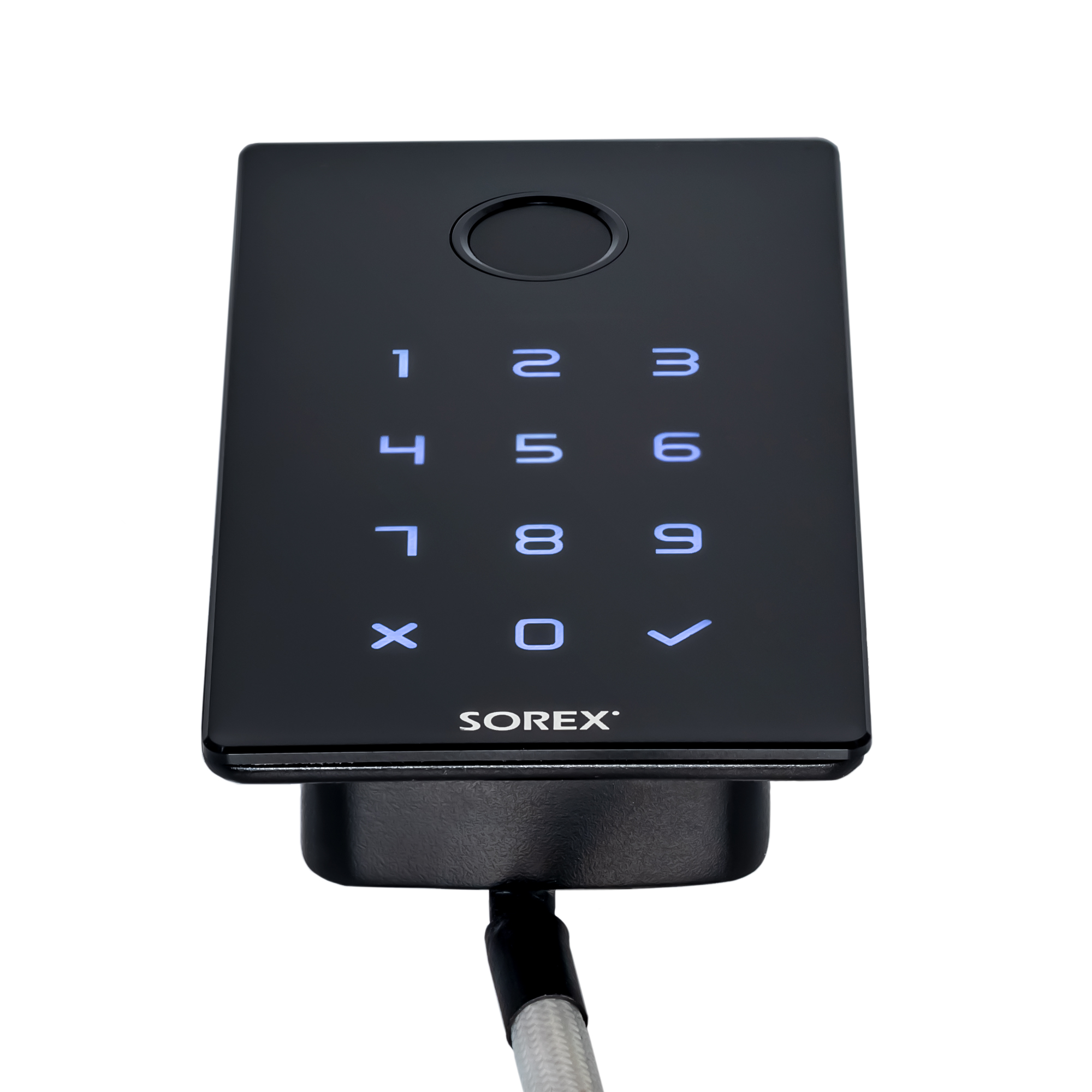

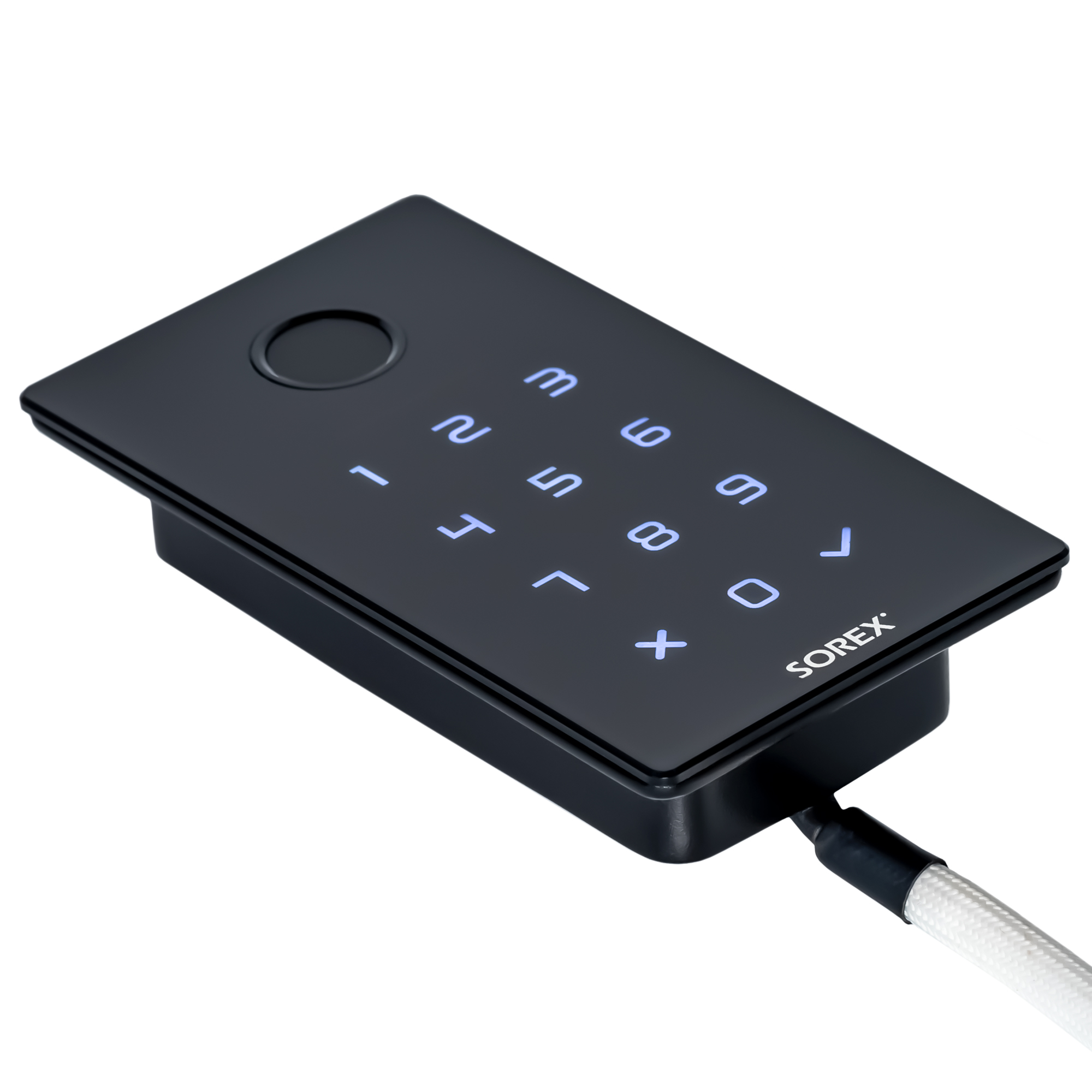

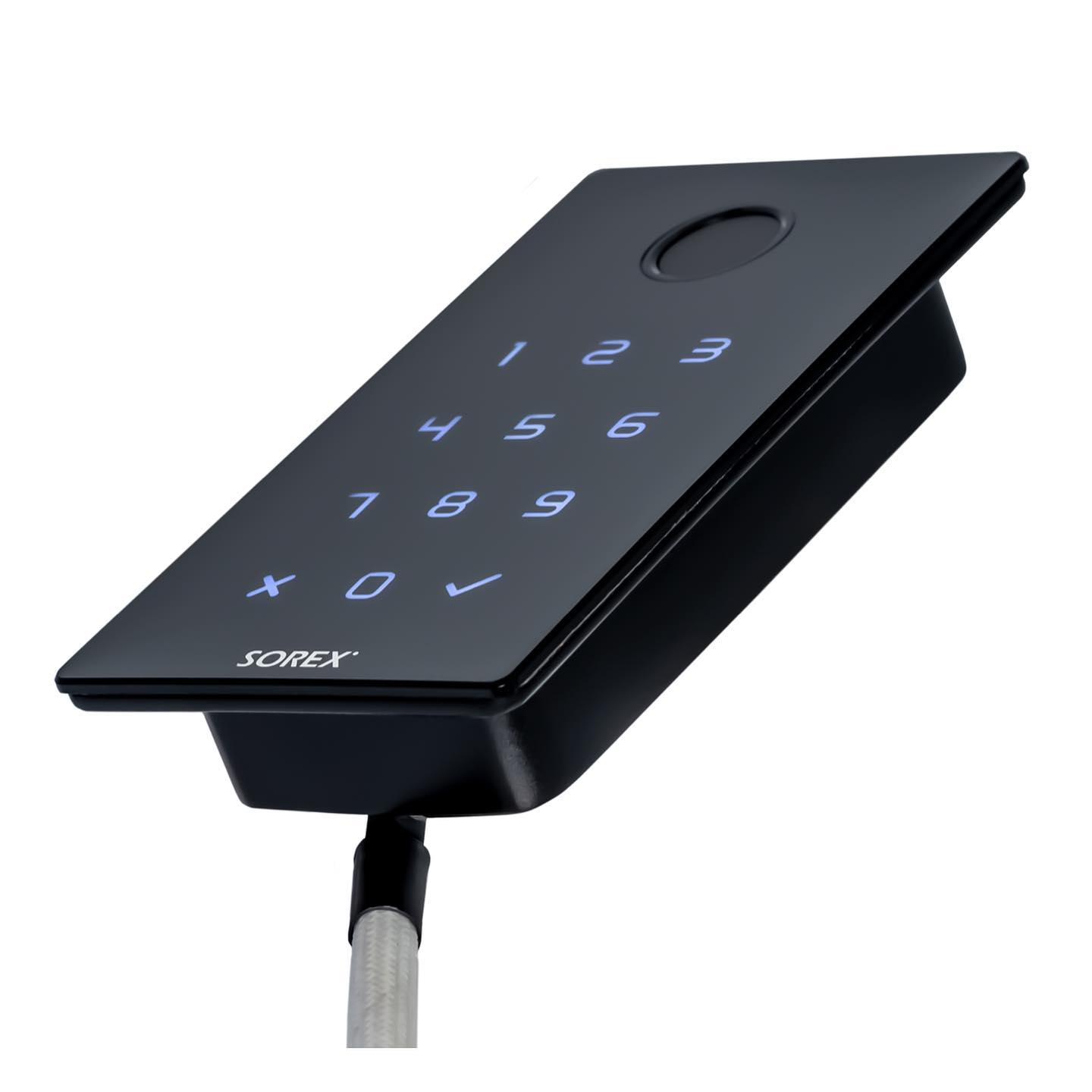

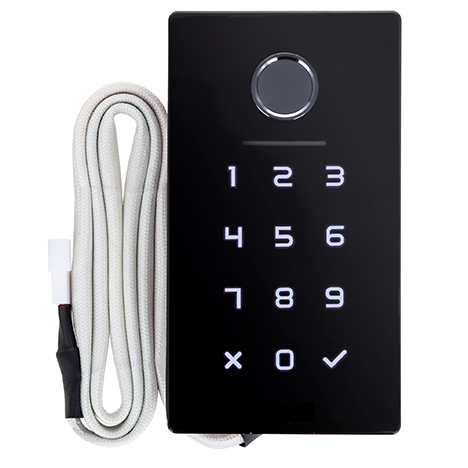

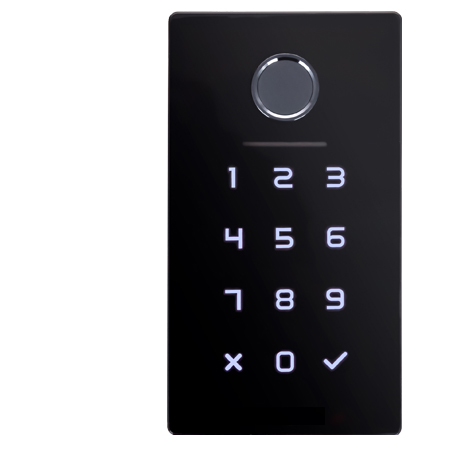

UniLock jednostka zewnętrzna inkl. Kabel do podłączenia z jednostką wewnętrzną

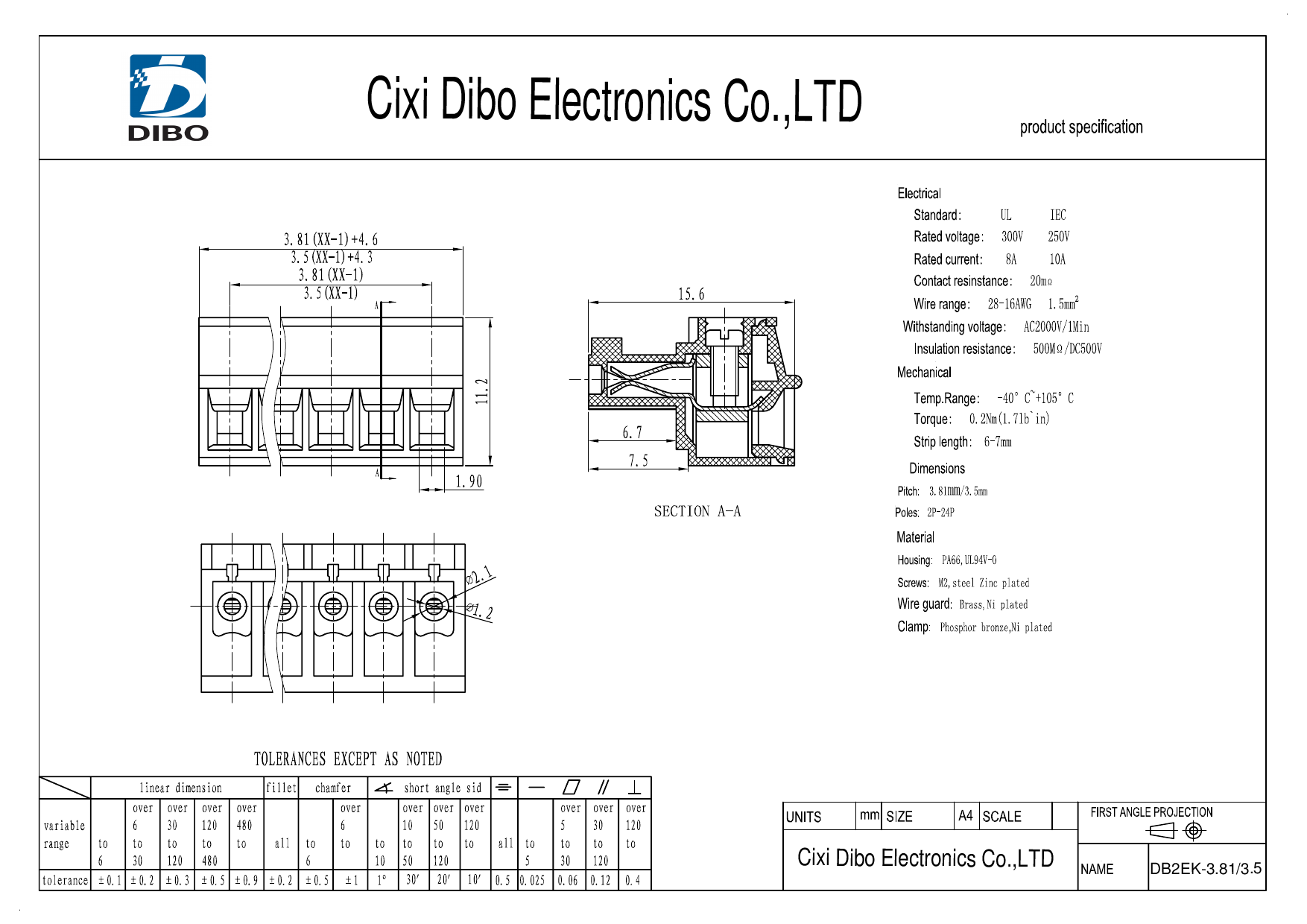

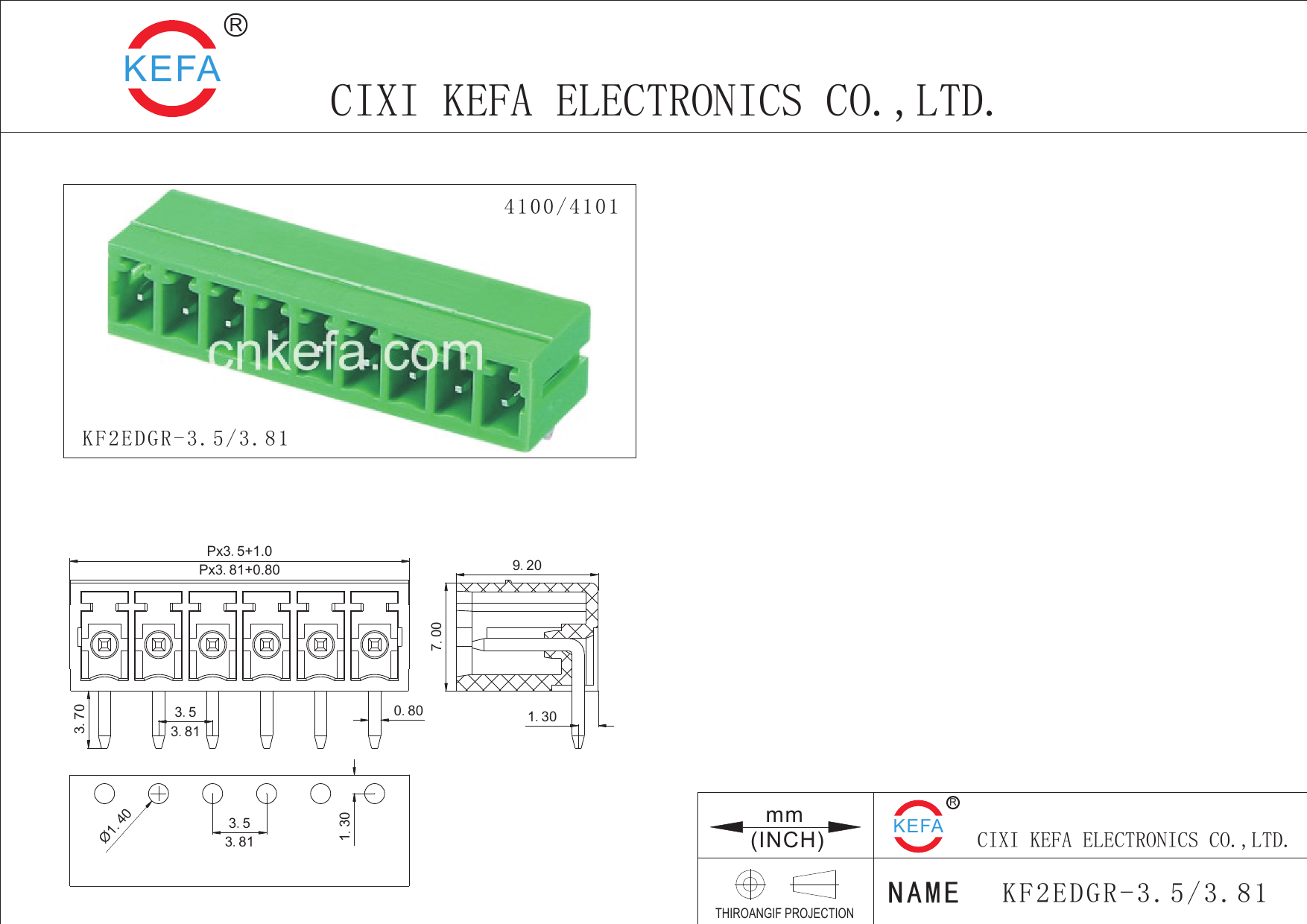

Wtykowy zacisk śrubowy do jednostki wewnętrznej do podłączenia z zamkiem elektrycznym i zasilaczem.
2. Dane techniczne
Nr Artykułu | DO501000 |
EAN | 0685717261229 |
Właściwość | Dla ochrony przed sabotażem zewnętrzny kabel przekaźnika (jednostka wewnętrzna) |
Szyfrowanie jednostki wew. i zew. | AES 128 Bit |
IP-Klasa | IP66 (jeśli sklejony szczelnie i wodoodpornie) |
Zakres temperatur | -30° do 60°C |
Zasilanie | 12/24V DC, min 0,5A |
Przekaźnik | 1A/250V Prąd przełączania/napięcie przełączania |
Kompatybilność z zamkami | Ze wszystkimi wysokojakościowymi zamkami elektromechanicznymi; GU A-Öffner, Fuhr, Winkhaus, Kfv… |
Przechowywanie danych użytkownika (odciski palców, RFID, kody cyfrowe, nr tel. kom.) | Stałe, nawet w przypadku braku prądu |
Ilości możliwe do zapamiętania | 100 Odcisków palców 150 Kodów cyfrowych 200 RFID-Transponderów bez limitu eKeys |
UWAGA: Wewnętrzna i zewnętrzna jednostka ze względów bezpieczeństwa są ze sobą sparowane. Oznacza to, że jednostki wewnętrznej i zewnętrznej nie można dowolnie zamieniać. Jeśli chcesz wymienić część, MUSZĄ być wymieniane obie części razem.
3. Plan frezu
Wymiary w mm (nie w skali)
Głębokość całkowita: 20mm
Głębokość instalacji: 15mm
4. Montaż / Okablowanie

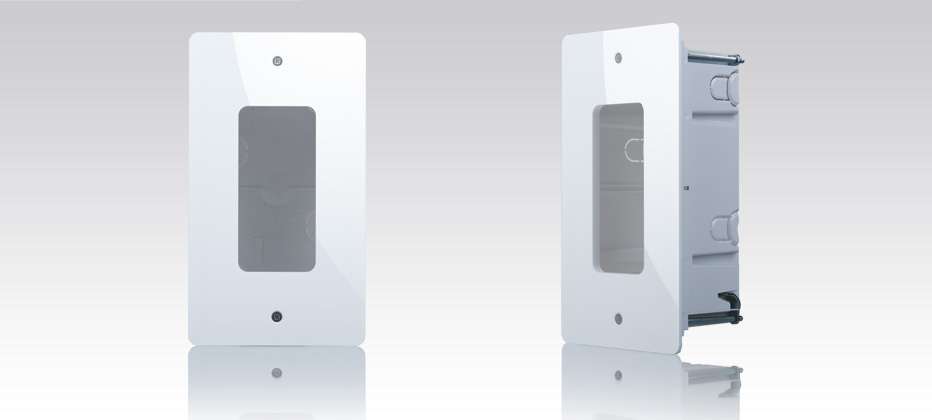

4.1. Montaż Puszka natynkowa opcjonalnie

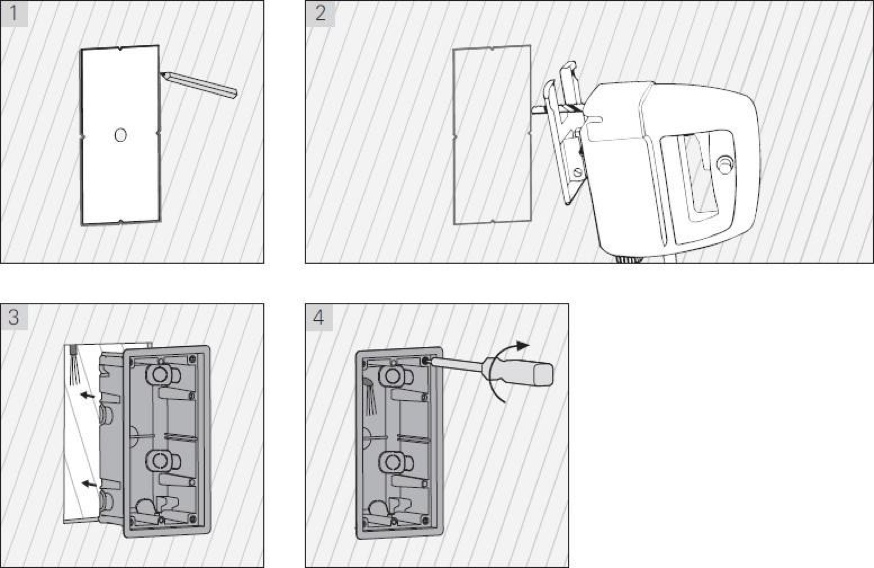

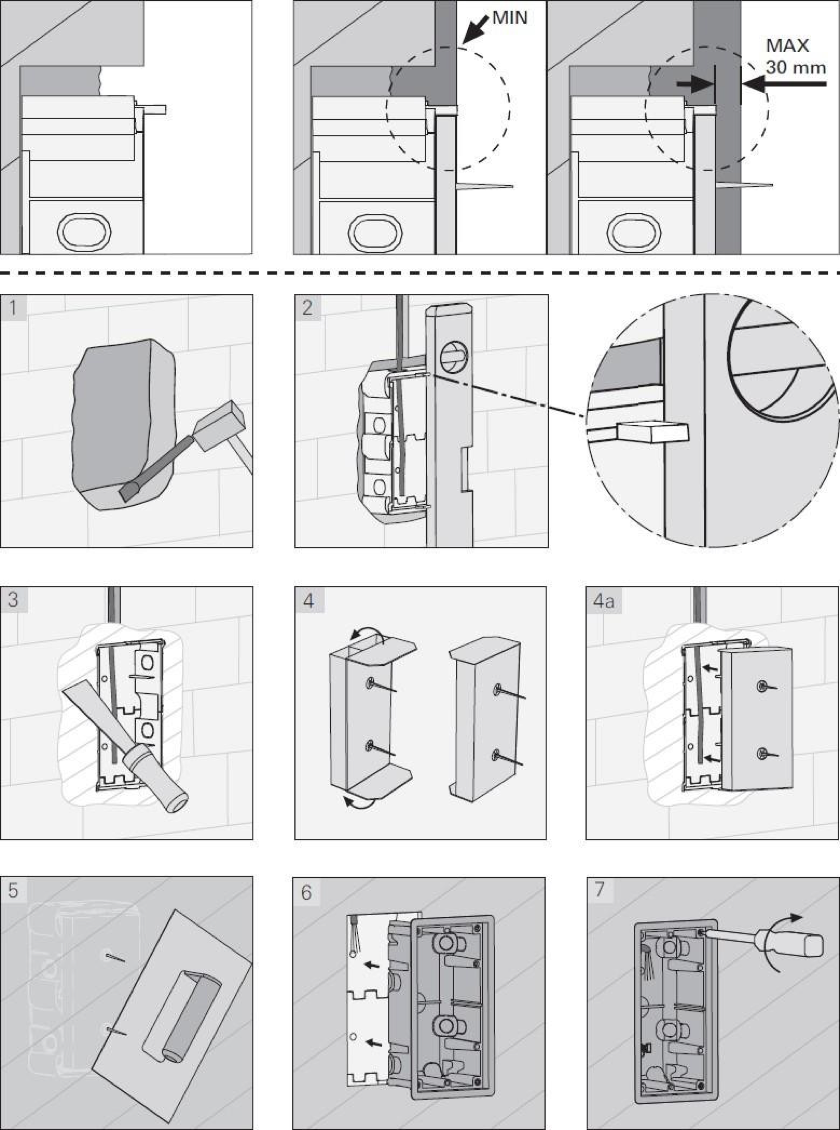

4.2. Montaż Puszka podtynkowa opcjonalnie

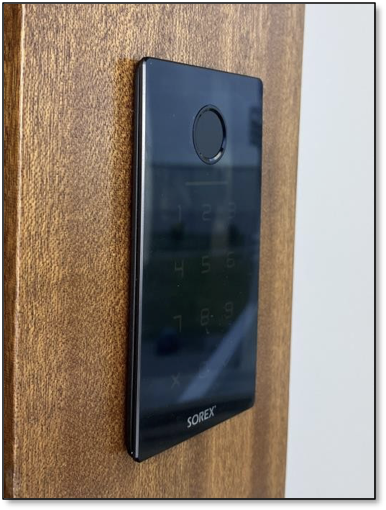

4.3. Montaż w drzwiach (bez puszki)

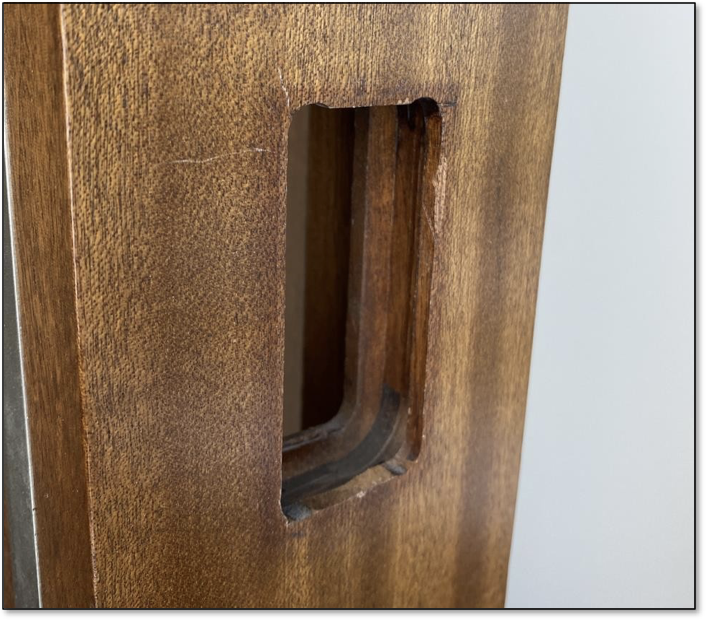

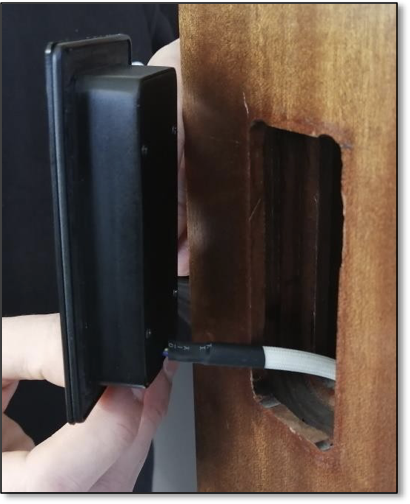

Wyfrezuj otwór w miejscu montażu na ścianie lub w skrzydle drzwi

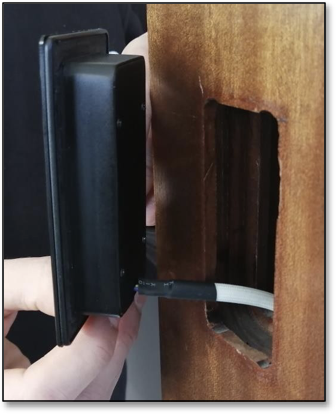

Przeciągnij kabel przez wyfrezowany otwór.

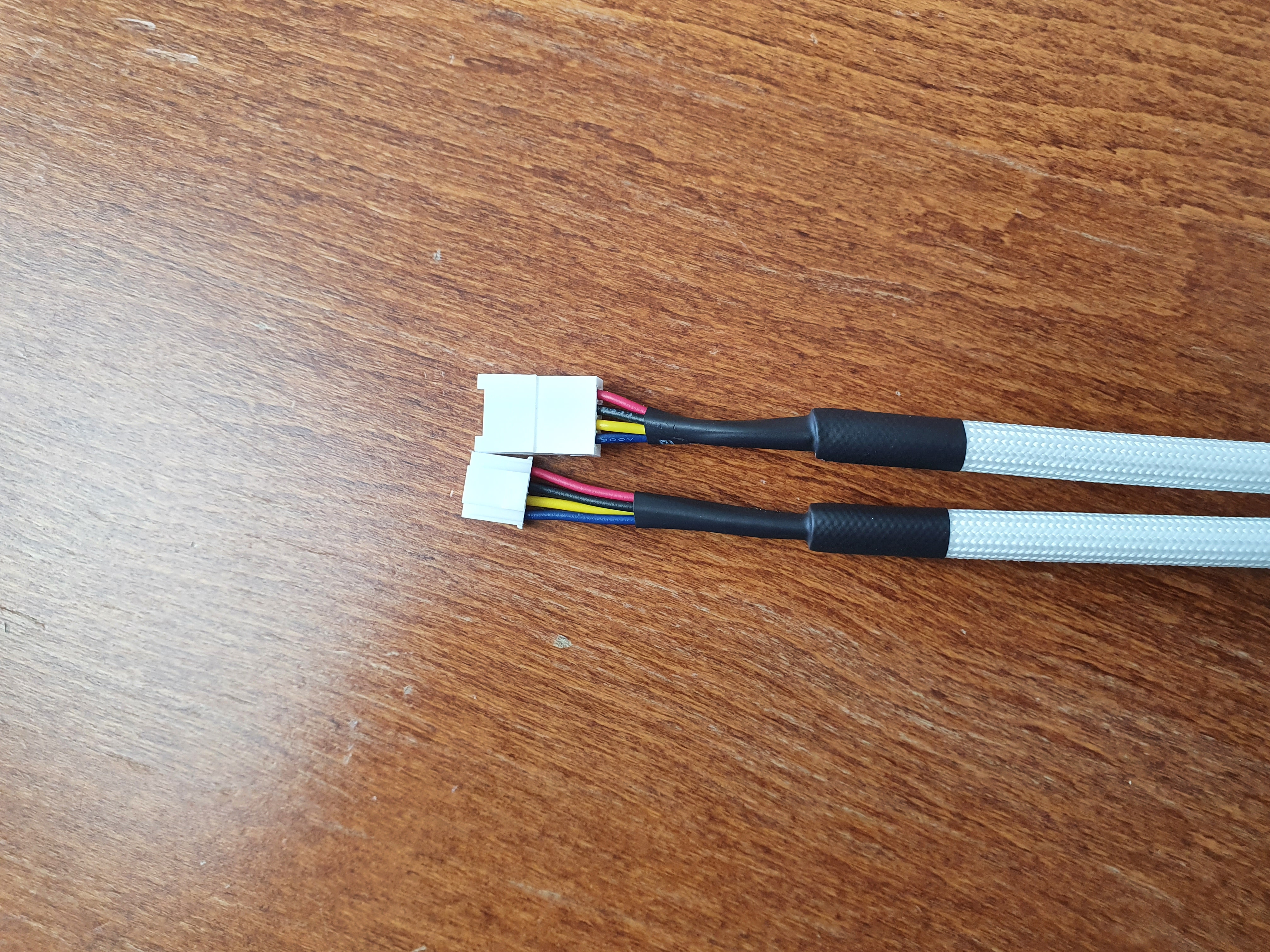

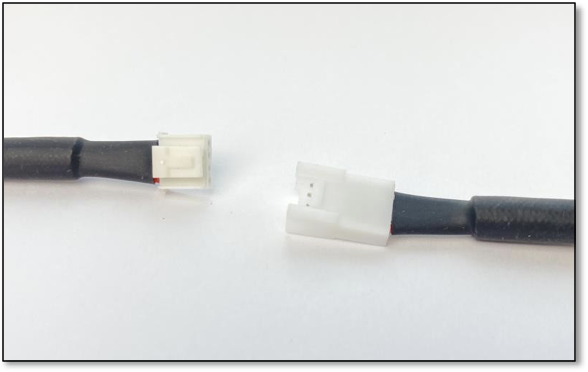

Połącz kabel jednostki zewnętrznej z kablem jednostki wewnętrznej.
Upewnij sie, że jednostka wewnętrzna nie jest dostępna od zewnątrz np. przez wyciągnięcie kabli.

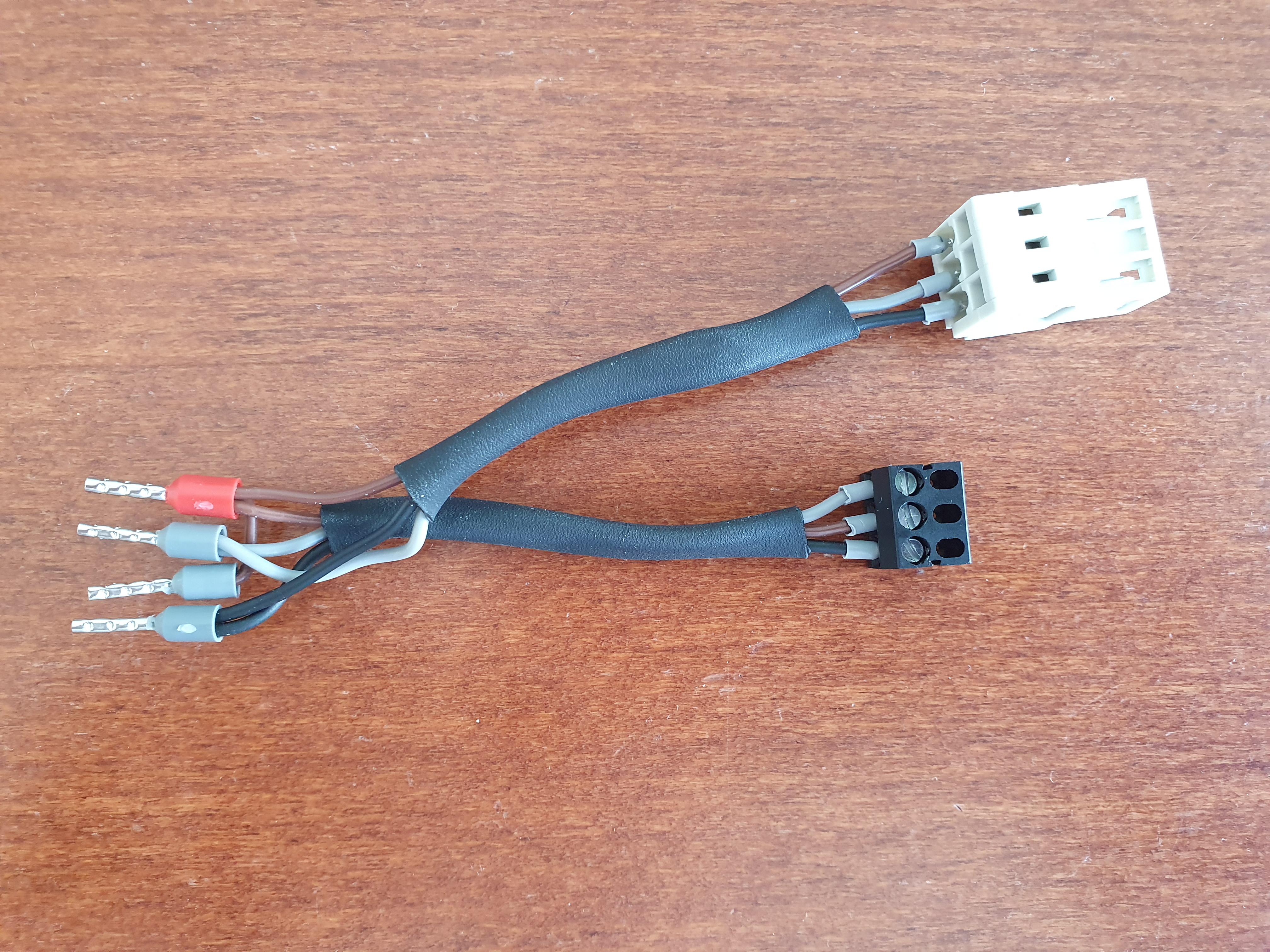

4.4. Okablowanie
Okablowanie Przekaźnik (Jednostka wewnętrzna) z zamkami GU A-Öffner, Fuhr, Winkhaus, KFV
Teraz można jednostkę wewnętrzną (przekaźnik) podłączyć z zamkiem i zasilaczem (patrz Załącznik UniLock Schematy okablowania).
UWAGA: Koniecznie wykonaj test i sprawdź czy urządzenie działa. Sprawdź czy UniLock jest zasilany i przeprowadź testowe otwarcie. Sprawdź czy mechanizm otwierania drzwi zwalnia. Jeśli urządzenie jest w stanie fabrycznym możesz przeprowadzić test otwarcia; wpisz na klawiaturze kod „123456“ i potwierdź „haczykiem“.
4.5. Zakończenie montażu
Jeśli poprzednie testy zakończyły się pomyślnie, możesz zakończyć montaż. W tym celu usuń folie ochronną z dwustronnej taśmy samoprzylepnej na UniLock i przyklej go w miejscu montażu.
Po przyklejeniu UniLock należy koniecznie sprawdzić szczelność montażu.
Możesz to sprawdzić ostrożnie spuszczając wodę po urządzeniu. Następnie sprawdź czy za urządzenie dostała się woda. W tym przypadku ponownie mocno dociśnij urządzenie w miejscu w którym ma być zamontowane i odczekaj dłużej przed wykonaniem kolejnego testu z wodą.
Jeśli podczas kolejnego testu za urządzenie znowu dostanie się woda urządzenie należy zasilikonować (lub można to zrobić w każdym przypadku).
5. Smartfon App
5.1. Instalacja App
Wyszukaj w Google Play Store lub Apple Store App „SOREX SmartLock“ lub zeskanuj QR-Code

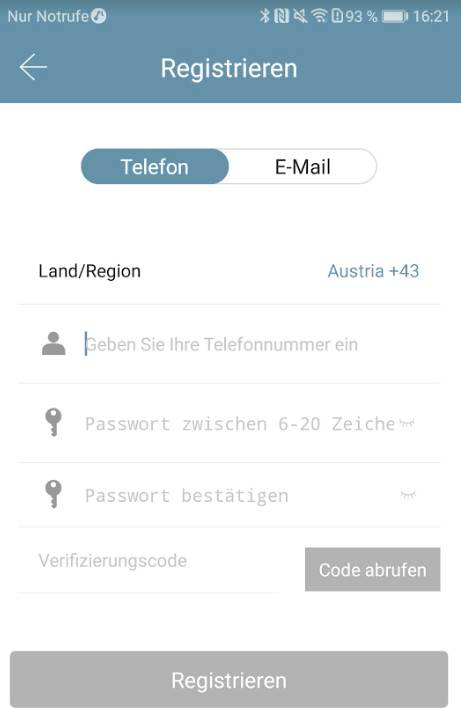

5.2. Rejestracja
Zarejestruj się przy pomocy adresu E-Mail lub nr tel. Jest to ważne, aby w przypadku utraty smartfona lub hasła móc przywrócić dostęp do SOREX Unilock WiFi.
5.3. Konfiguracja
Opcjonalnie naciskaj przycisk „Reset“ na jednostce wew. przez ok. 3 sek. lub do momentu gdy dwa sygnały dźwiękowe zostaną odtworzone w krótkich odstępach czasu. Ten krok nie jest obowiązkowy, ale zapewnia zresetowanie urządzenia.
Otwórz App i naciśnij na stronie głównej w lewym górnym rogu na symbol
W Menu które się otworzy naciśnij "Sperre hinzufügen“ (Dodaj blokadę)

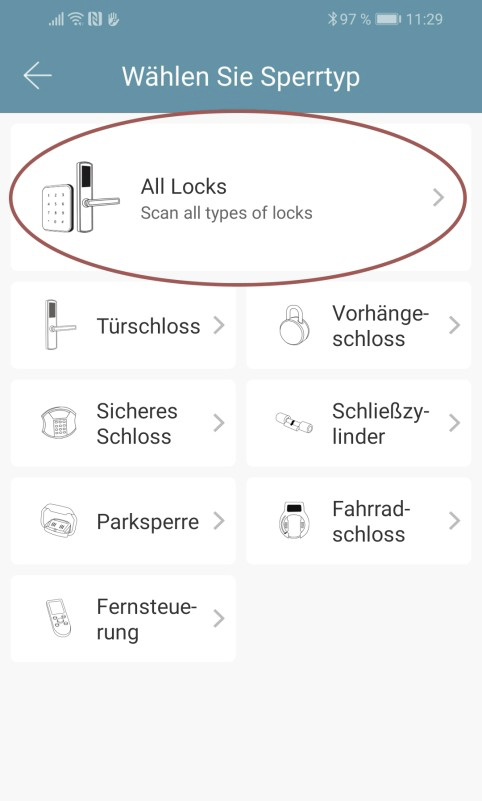

Otworzy się strona na której wybierz "All Locks" (Wszystkie zamki).

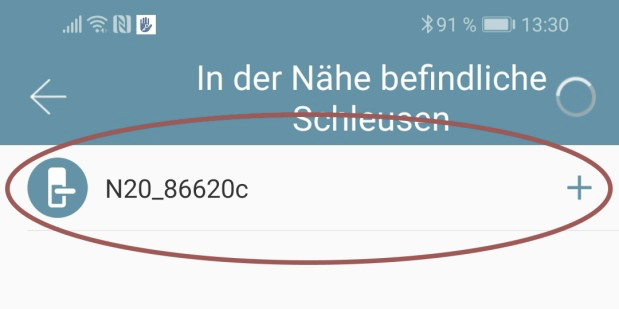

Następuje szukanie zamków znajdujących się w pobliżu. Naciśnij na twój zamek.
Uwaga: Aby zamek został znaleziony trzeba go krótko “wybudzić” przytrzymując palec na czytniku linii papilarnych lub na klawiaturze numerycznej.
Teraz możesz zamkowi nadać nazwę i zakończyć konfiguracje klikając „OK".
Zobacz swój zamek na stronie głównej.
5.4. Funkcje UniLock
5.4.1. Otwieranie via Bluetooth

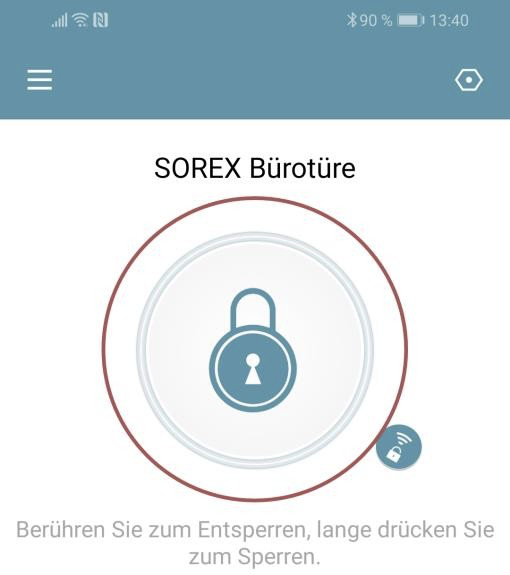

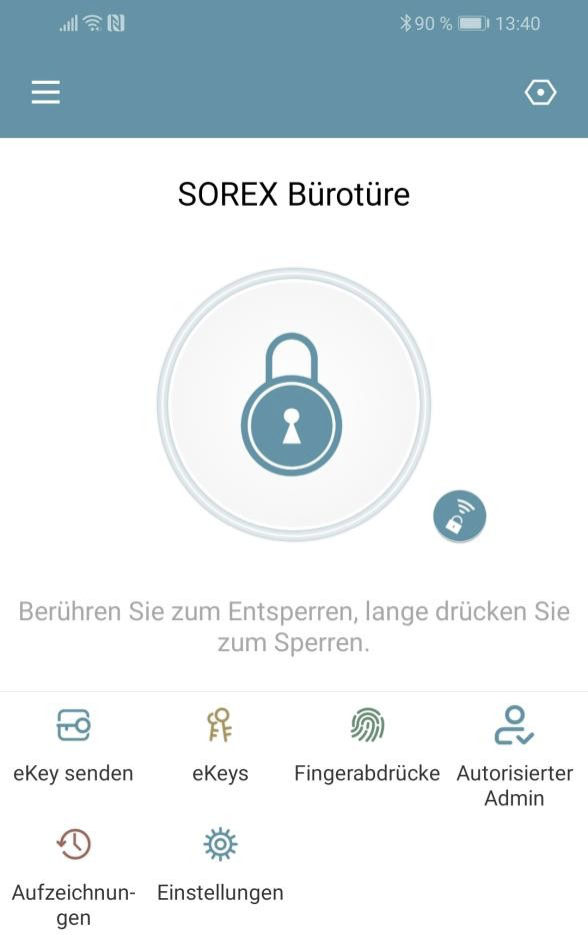

Możesz użyć dużego przycisku blokady, aby odblokować blokadę w zasięgu Bluetooth. Dotknij, aby odblokować, naciskaj dłużej, aby zablokować.
5.4.2. Zapraszanie użytkowników

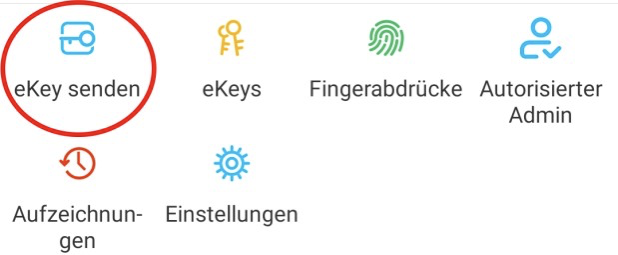

Aby zaprosić użytkowników do App naciśnij na stronie startowej "eKey senden“ (wyślij eKey).
Pojawi się okno w którym masz 4 różne opcje przyznania dostępu:
Kontrolowany czasowo: od - do
Stały: dostęp stały
Jednorazowy: dostęp jest jednorazowy
Cykliczny: dostęp cykliczny np. co tydzień od poniedziałku - do piątku
Zawsze należy korzystać z Konta odbiorcy (Nr Tel. lub E-Mail) i podać Nazwisko. Dodatkowo można podać np. okienko czasowe w którym dostęp jest ważny. Na zakończenie kliknąć na "Senden" (Wyślij) aby wysłać zaproszenie.
Uwaga: Użyj opcji “Fernentriegelung zulassen" (Zezwól na zdalne odblokowanie), aby określić czy użytkownik, może otwierać również przez bramkę Gateway/Bridge. Więcej pod: 5.5. Gateway/Bridge.
5.4.3 Usuwanie użytkownika

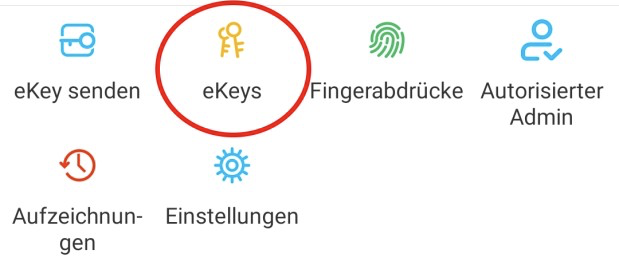

Aby usunąć użytkownika najpierw otwórz liste użytkowników za pomocą "eKeys".
Następnie kliknij na odpowiedniego użytkownika, aby go wybrać.
Otworzy się okno z informacjami o Użytkowniku. Aby usunąć Użytkownika kliknij czerwony przycisk „Löschen" (Usuń).
5.4.4. Kodowanie odcisków palców

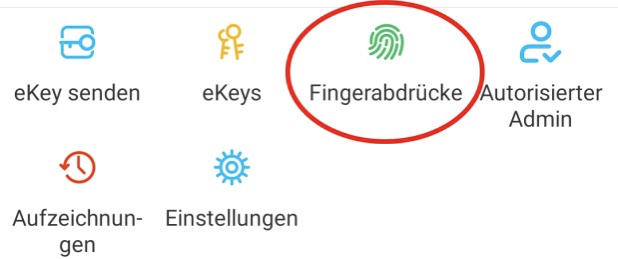

Na ekranie głównym naciśnij“Fingerabdrücke“(Odciski palców), a następnie na symbol

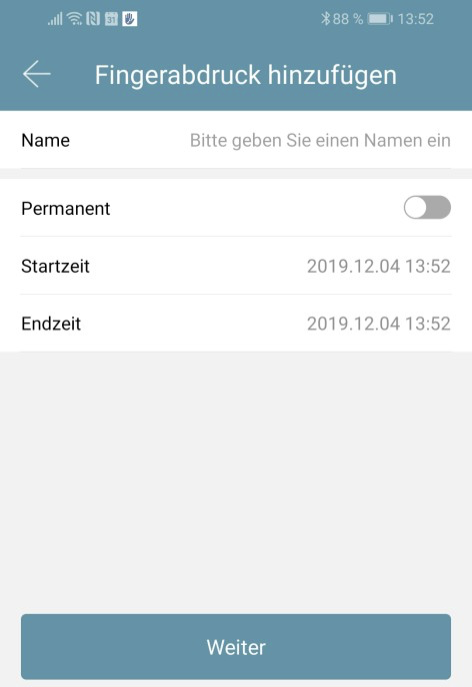

"Fingerabdruck hinzufügen“ (Dodaj odcisk palca). Teraz możesz wpisać nazwisko użytkownika i wybrać czy użytkownik ma dostęp stały czy tymczasowy.
Po kliknięciu"Weiter" (“Dalej“) postępuj zgodnie z instrukcją App, aby zakodować odcisk palca.

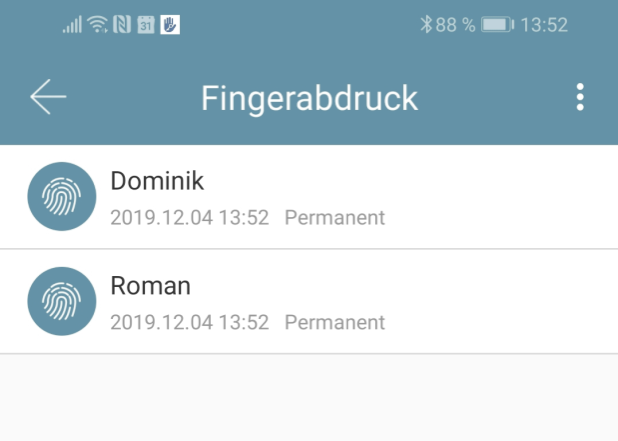

5.4.5. Usuwanie odcisku palca
Najpierw na stronie głównej naciśnij“Fingerabdrücke" („Odciski palców“), a następnie na użytkownika, którego chcesz usunąć.
W następnym oknie kliknij "Löschen" (Usuń), aby usunąć wybranego użytkownika.
5.4.6. Odczytywanie protokołów

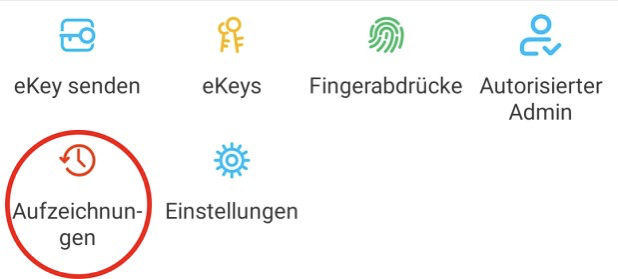

Aby odczytać Protokół na stronie startowej naciśnij „Aufzeichnungen" (Nagrania)
5.4.7. Generowanie kodu numerycznego

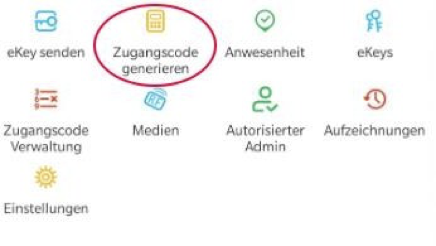

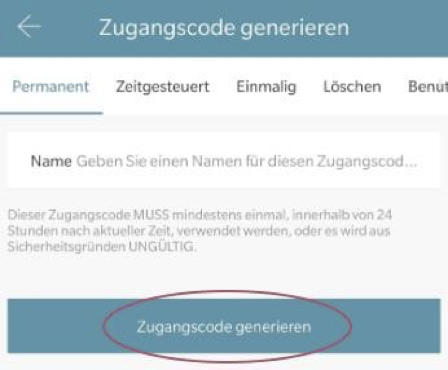

Najpierw naciśnij "Zugangscode generieren“ (Generuj kod dostępu) na stronie startowej
Wpisz nazwę i kliknij "Zugangscode generieren“ (Wygeneruj kod dostępu). Następnie generowany i wyświetlany jest losowy kod.

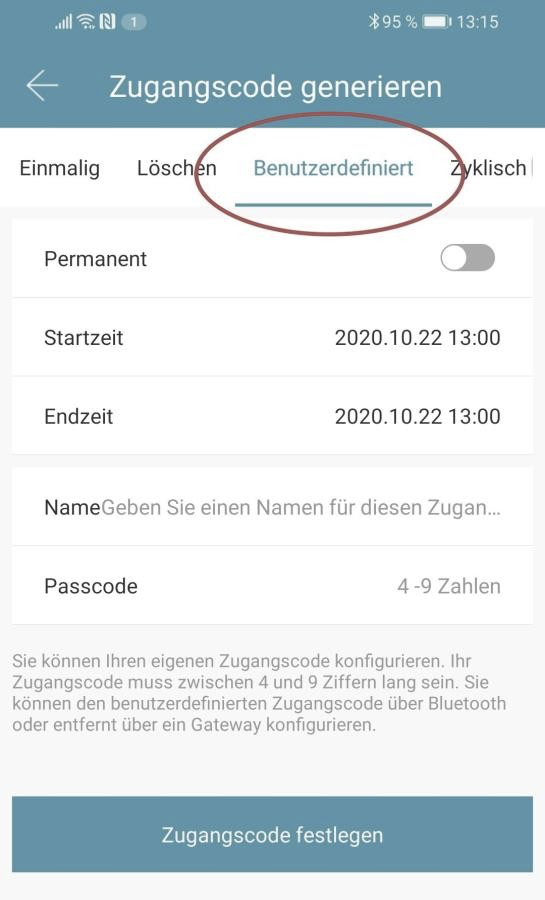

5.4.8. Tworzenie kodu zdefiniowanego przez Użytkownika
Naciśnij na stronie startowej "Zugangscode generieren“(Generuj Kod). W otwartym oknie wybierz „Benutzerdefiniert" (Zdefiniowany przez Użytkownika).
Wybierz dostęp stały lub czasowy. Wprowadź nazwę i kod dostępu. Naciśnij "Zugangscode festlegen“ (Ustaw Kod dostępu), aby przenieść kod do zamka drzwi.
5.4.9. Usuwanie kodu numerycznego

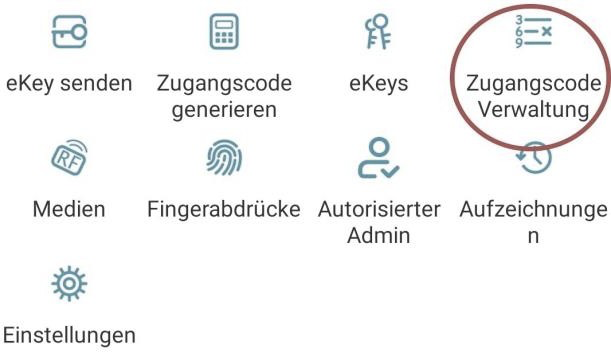

Na stronie startowej naciśnij „Zugangscode Verwaltung“ (Zarządzanie kodami dostępu), a następnie na użytkownika, który ma zostać usunięty.
W następnym oknie kliknij „Löschen" (Usuń), aby usunąć wybranego użytkownika.

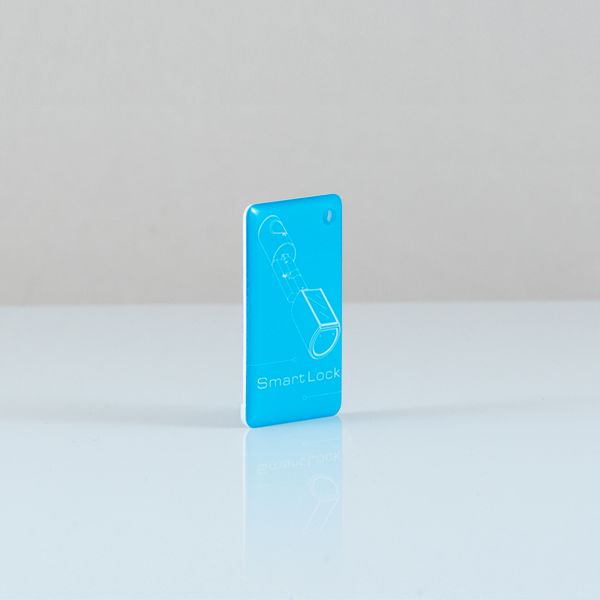

5.4.10. Kodowanie RFID-Mediów

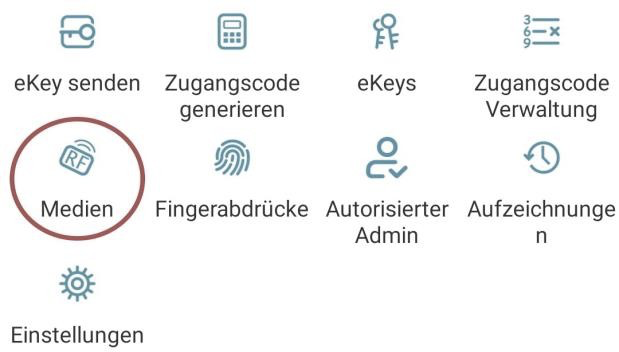

Na stronie startowej naciśnij "Medien"(Media), a następnie na symbol

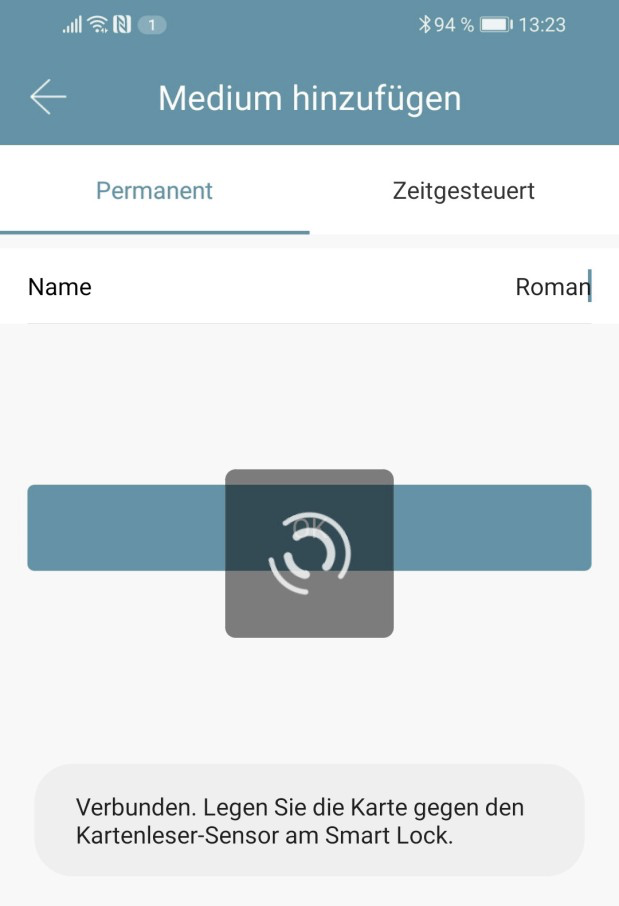

"Medium hinzufügen“ (Dodaj Media).
Wprowadź nazwę Medium/Użytkownika i naciśnij „OK" Umieść RFID-Medium na polu numeru gdy tylko App o to poprosi. Medium RFID zostało zakodowane.
Jeśli twój Smartfon obsługuje NFC i twój zamek podłączyleś z Gateway/Bridge pod „Medium hinzufügen“ pojawi sie również Punkt „Karte aus der Ferne hinzufügen“ (Dodaj karte zdalnie). W razie potrzeby możesz użyć tej opcji, aby RFID-Media dodawać zdalnie. RFID-Medium jest tutaj używany za pośrednictwem NFC twojego Smartfona odczytywany i przekazywany via Gateway/Bridge do zamka. Oznacza to, że nie musisz znajdować sie w pobliżu swojego zamka.
5.4.11. Usuwanie RFID-Mediów
Na stronie głównej naciśnij "Medien". Wybierz Medium, które chcesz usunąć z listy. W następnym oknie kliknij Löschen" (Usuń), aby usunąć wybrane Medium.
5.4.12. Usuwanie UniLocka z App
Możesz usunąć urządzenie wybierając najpierw zamek na liście App. Następnie otwórz ustawienia urządzenia. Na dole znajduje się przycisk “Löschen“ (Usuń). Jeśli usuniesz urządzenie zostaniesz poproszony o podanie hasła w celu potwierdzenia. Pamietaj, że aby to zrobić, urządzenie musi znajdować się w zasięgu i wtedy zresetuje się automatycznie.
Uwaga: w przypadku jeśli nie masz już dostępu do swojego urządzenia (np. urządzenie jest uszkodzone), możesz je usunąć z App w następujący sposób: otwórz App i naciśnij w lewym górnym rogu strony głównej. W Menu, które się otworzy, nacisnij “Einstellungen” (Ustawienia). Teraz wybierz “Übertragen des Schlosses” (Przenieś zamek) i wybierz żądany zamek. Możesz teraz usunąć urządzenie, klikając przycisk “In den Papierkorb verschieben” (Przenieś do kosza). Potwierdź za pomocą hasła do konta.

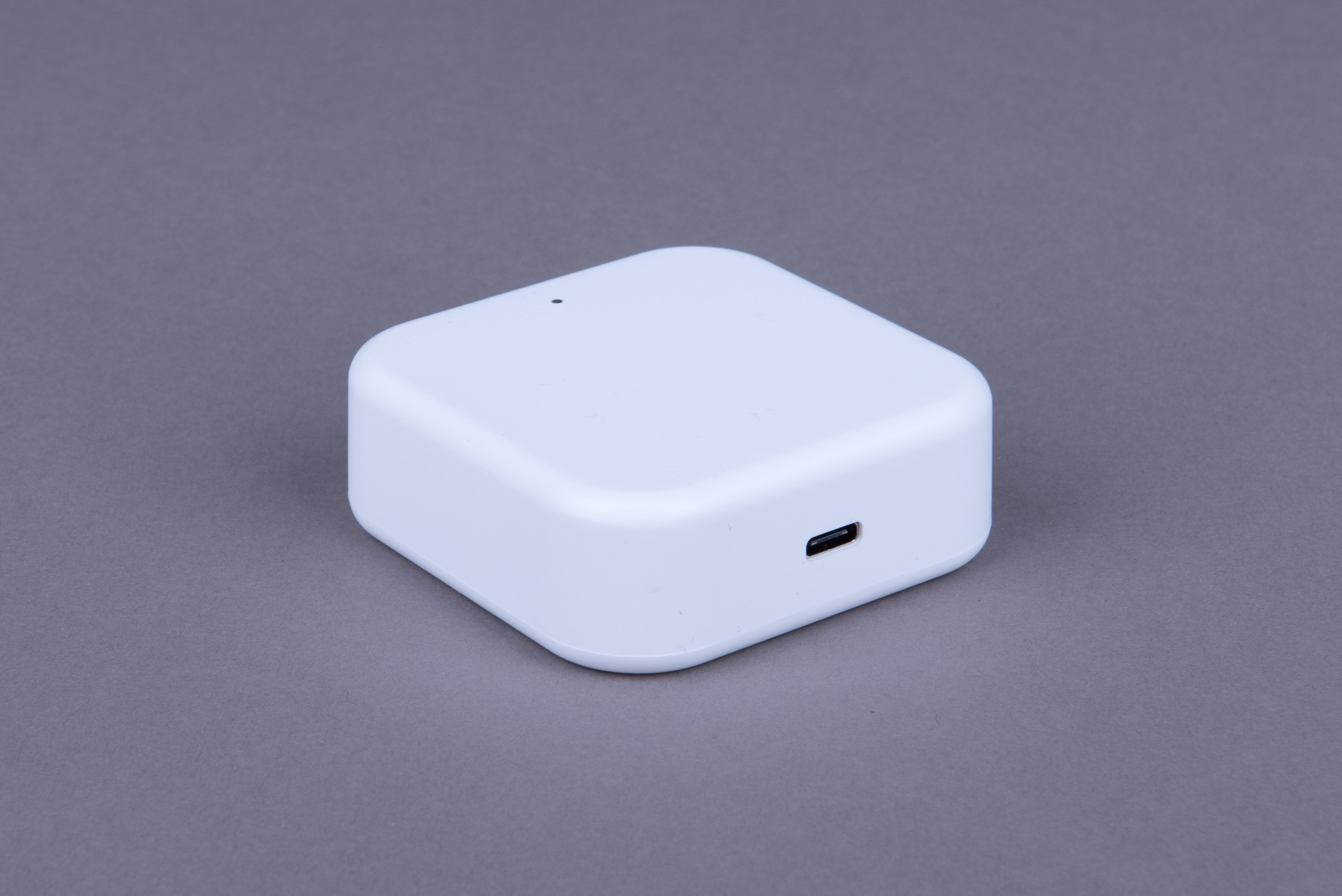

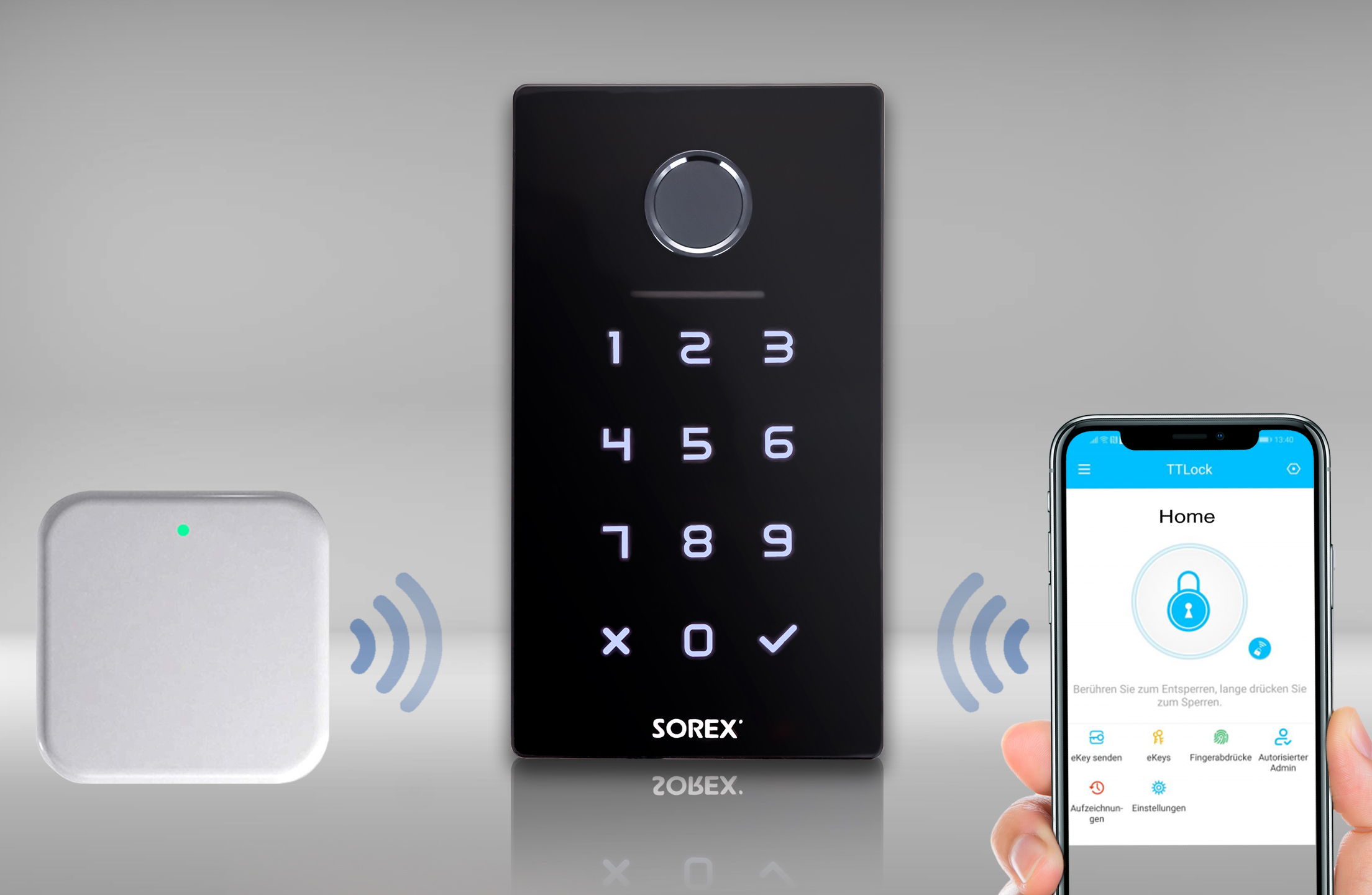

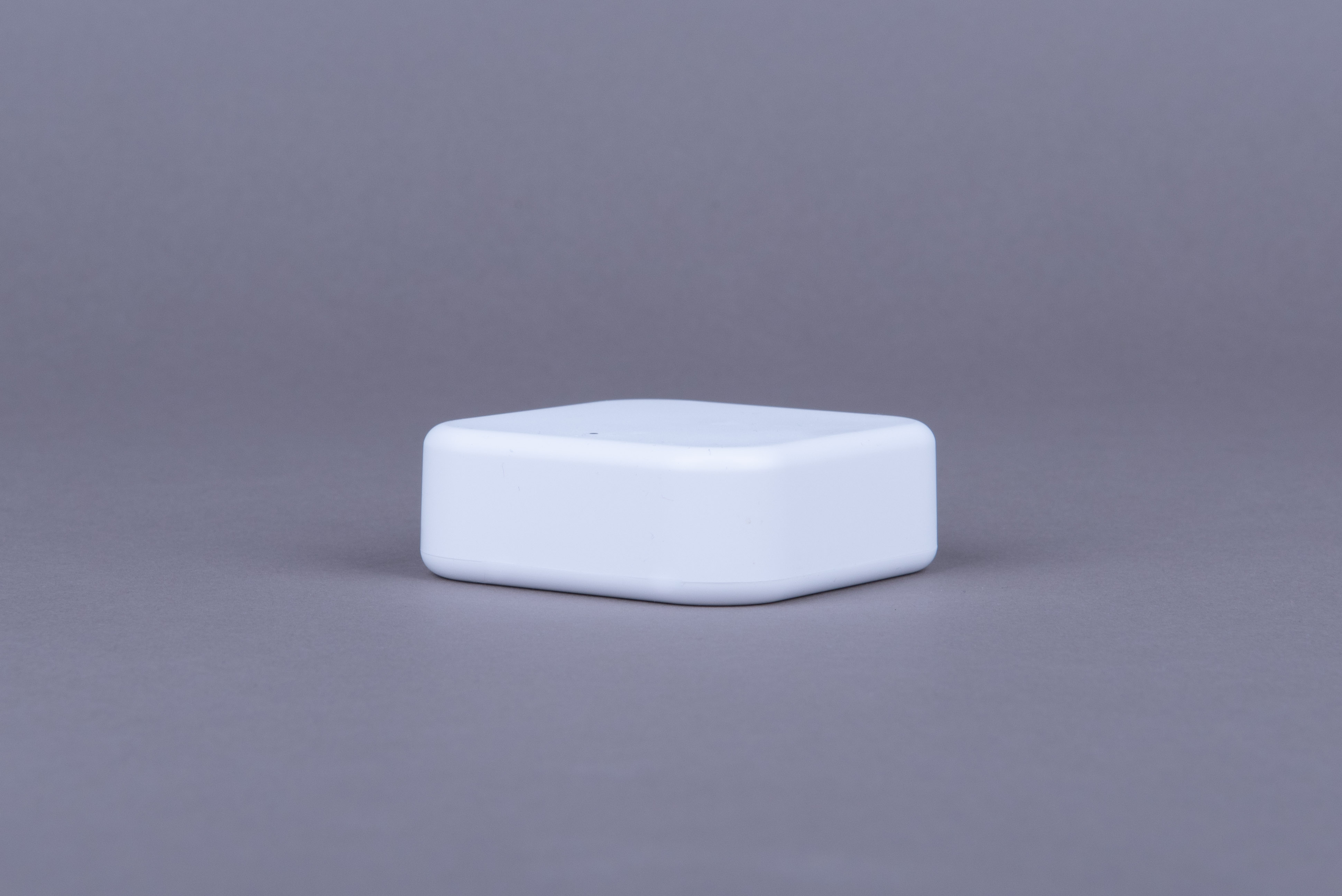

5.5. Gateway/Bridge WiFi (opcjonalnie)
5.5.1. Przygotowanie zamka

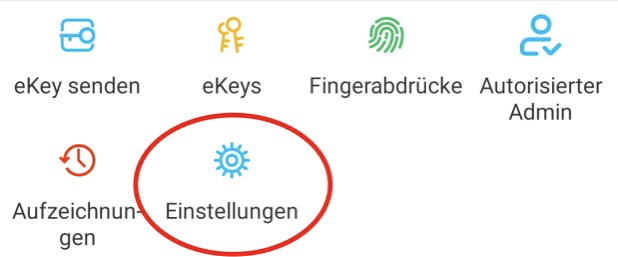

Najpierw musisz aktywować zdalne otwieranie zamka. Naciśnij na stronie głównej „Einstellungen" (Ustawienia).

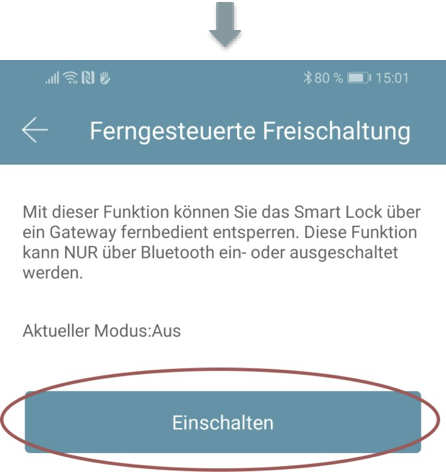

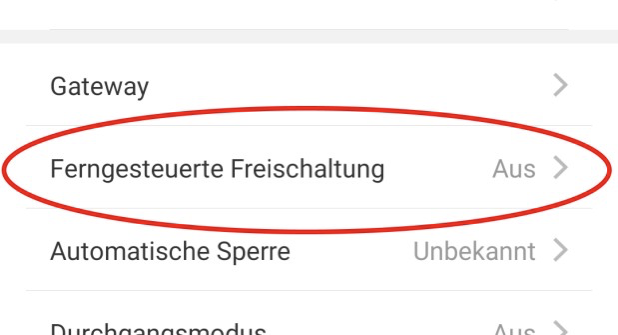

Następnie wybierz"Ferngesteuerte Freischaltung“ (Zdalna aktywacja) i naciśnij „Einschalten“ (Włącz)

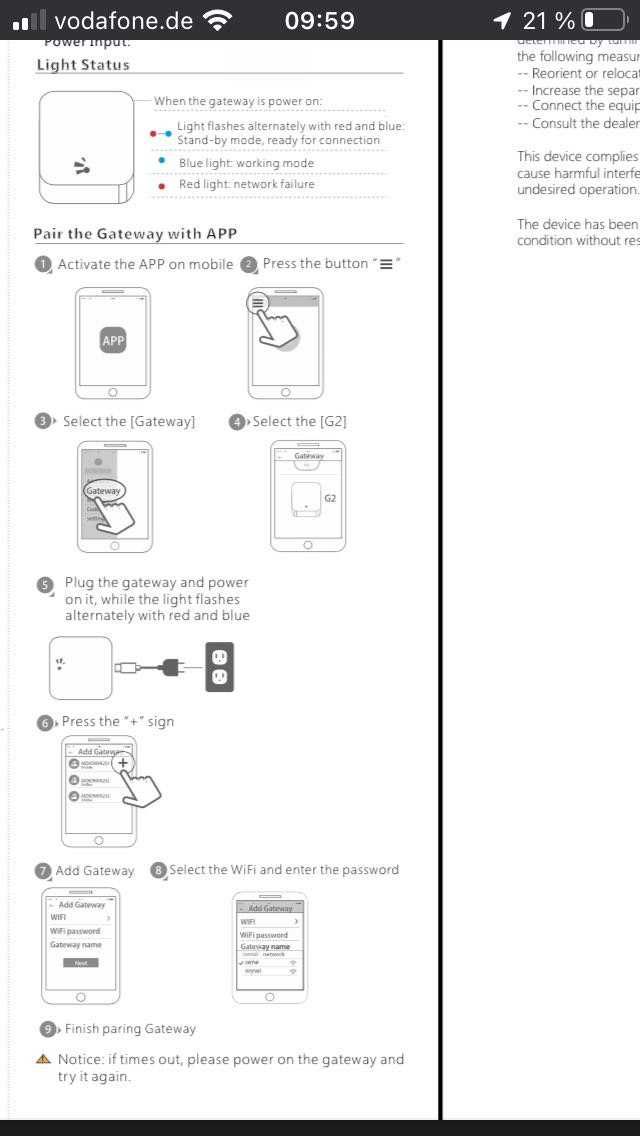

5.5.2. Dodawanie Gateway/Bridge WiFi
Na głównej stronie naciśnij w lewym górnym rogu na symbol

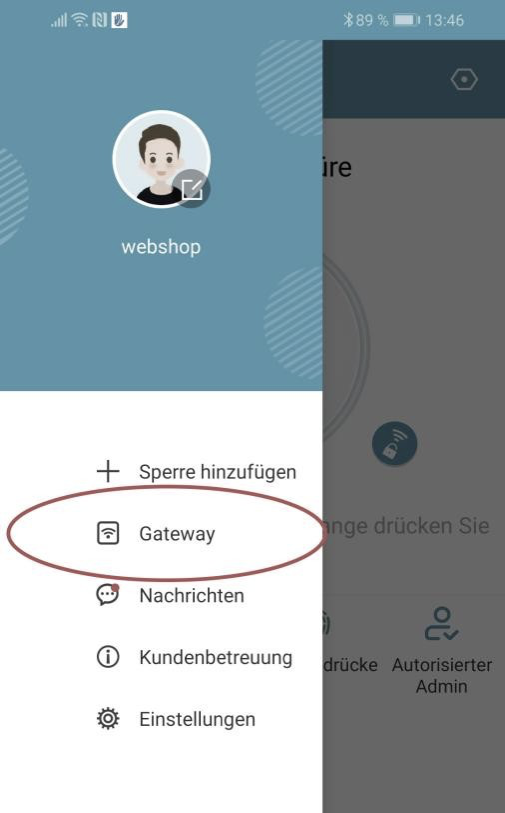

W Menu które się otworzy kliknij "Gateway". W następnym oknie naciśnij w prawym górnym rogu +.

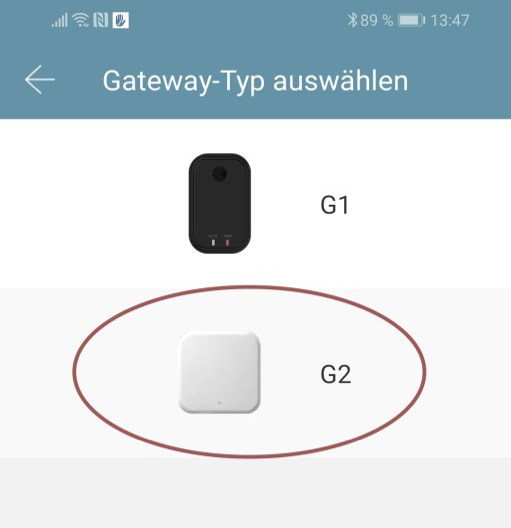

W następnym oknie wybierz "G2" jako Gateway-Typ.
Upewnij się, że lampka na Gateway miga na przemian na niebiesko i czerwono. Możesz to zrobić odłączając Gateway od zasilania i ponownie podłączając.

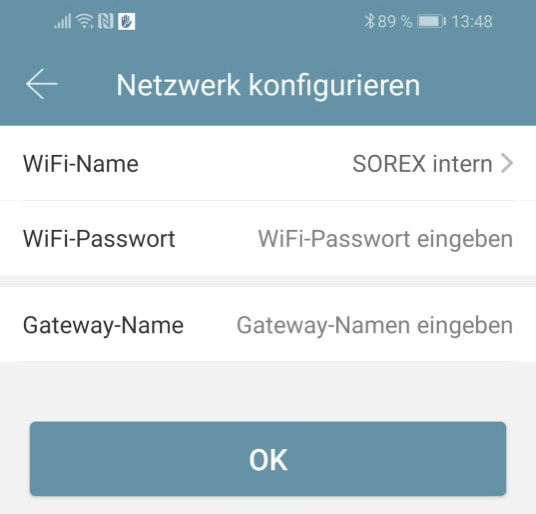

Skonfiguruj Gateway wybierając właściwą sieć WLAN, wprowadzając WLAN-Passwort i przypisując nazwę Gateway. Potwierdź za pomocą "OK".
Gateway automatycznie wyszukuje zamki w pobliżu i dodaje je do zdalnego otwierania. Ten proces może potrwać kilka minut.
Teraz możesz zdalnie otwierać i/lub zarządzać zamkiem.
Uwaga: Gateway musi zawsze znajdować się w zasięgu Bluetootha-zamków zarówno podczas kodowania jak i dalszego użytkowania (do 10m - w zależności od lokalnych warunków). Jeśli zamki są dalej od siebie oddalone i chcesz sterować obydwoma zdalnie musisz dokupić dodatkowe Gateways.
5.5.3. Usuwanie Gateway/Bridge WiFi
Naciśnij na stronie głównej w lewym górnym rogu na symbol
W Menu, kliknij“Gateway“. W następnym oknie wybierz Gateway, którą chcesz usunąć.
Po wybraniu Gateway możesz ją usunąć naciskając przycisk „Löschen" (Usuń).

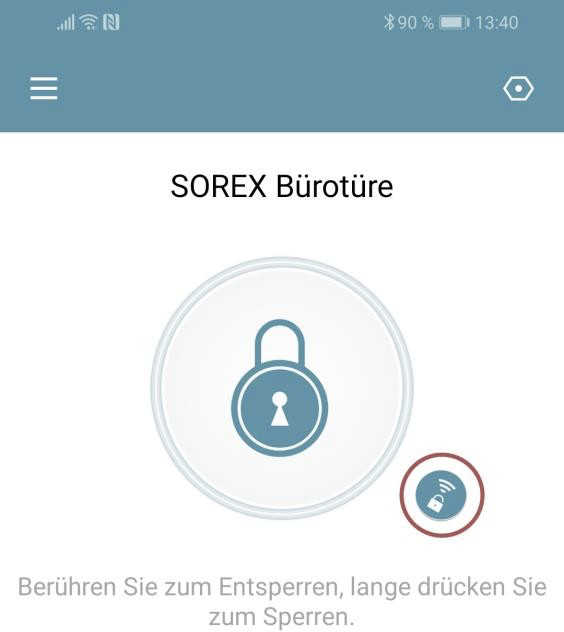

5.5.4. Otwieranie via Gateway/Bridge WiFi
Na stronie startowej możesz teraz otworzyć zamek z dowolnego miejsca (np. gdy jesteś w podróży). Nie jesteś już ograniczony zasięgiem Bluetooth. Dotknij, aby odblokować, naciskaj dłużej, aby zablokować.
6. Przywracanie ustawień fabrycznych
Możesz zresetować Unilock WiFi na 2 sposoby:

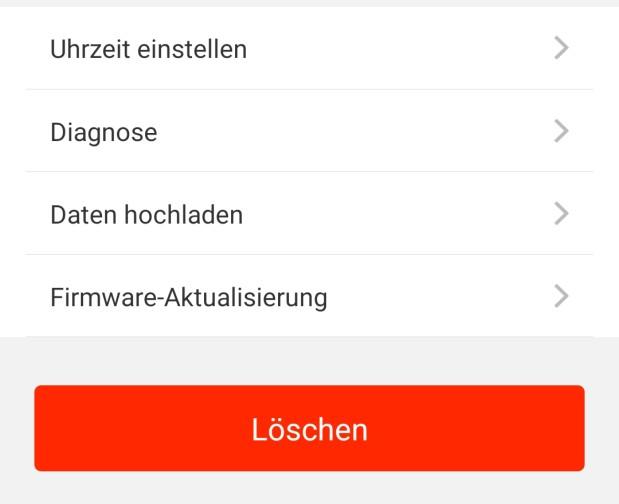

Usuń Unilock z Aplikacji (UniLock auswählen/Wybierz UniLock -> Einstellungen/Ustawienia -> Löschen/Usuń). Aby to zrobić musisz znajdować się w zasięgu urządzenia.

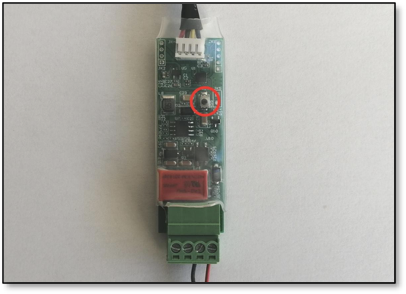

lubNaciskaj przycisk Reset na jednostce wew. przez ok. 3 sek. lub do momentu gdy 2 sygnały dźwiękowe zostaną odtworzone w krótkich odstępach czasu.
Inne
Version 1.3 Copyright: Mai 2022, Impressum: Sorex wireless Solutions GmbH, Technologie- und Forschungszentrum WN, Viktor-Kaplan-Straße 2B, A-2700 Wiener Neustadt
7. Ważne informacje dla Producentów Drzwi nt. przekazywania drzwi z elektroniką

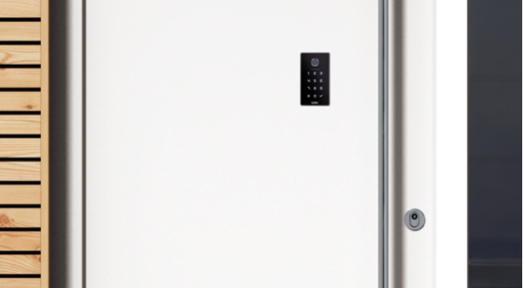

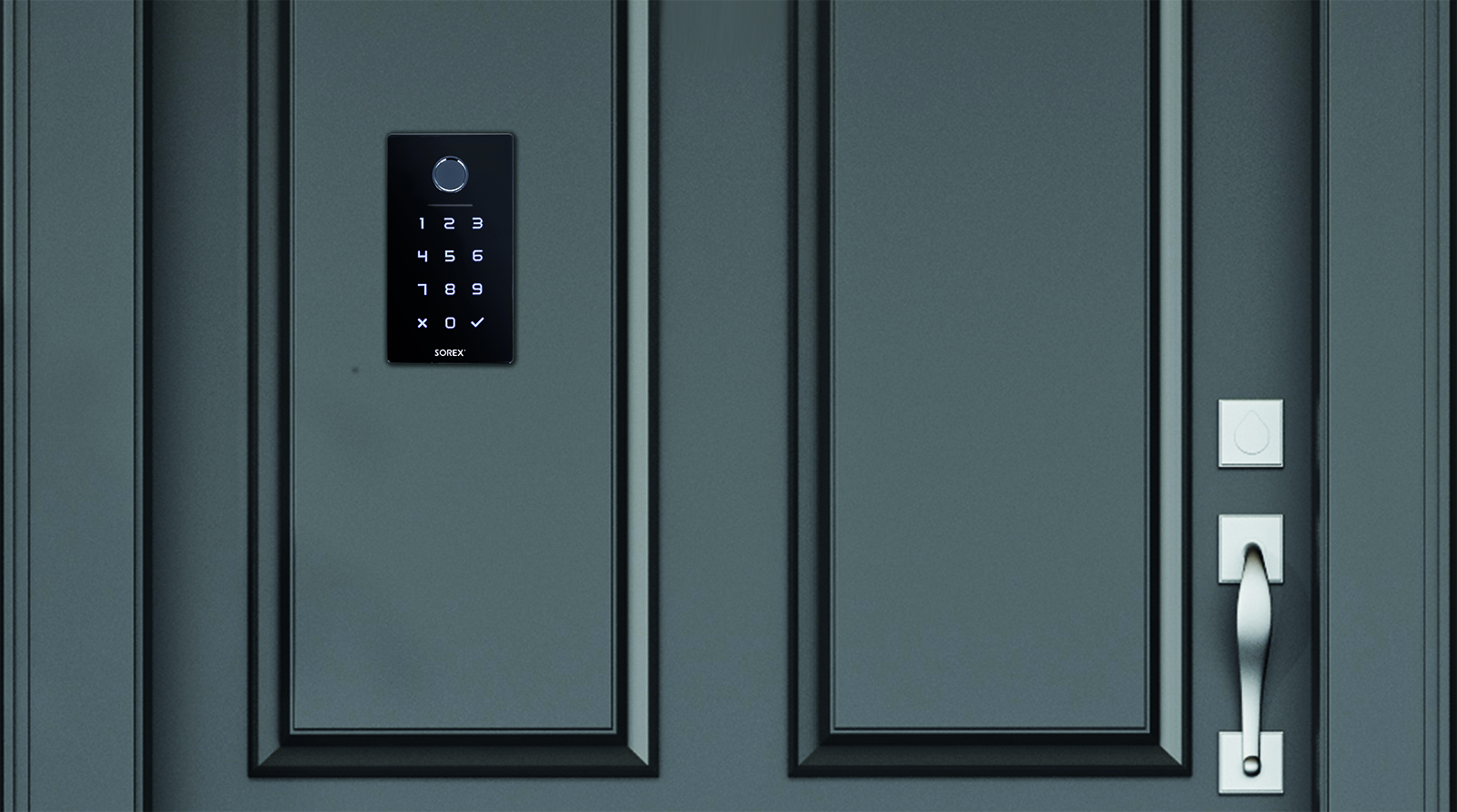

8. Galeria
9. Q&A Pytania i Odpowiedzi
Aplikacja jest dostępna w 27 językach na iOS 9.0, Android 4.4 i ich następców. Uprawnienia administratora można przenosić pomiędzy telefonami.
Co sie stanie jesli wlasciciel/Admin zgubi tel. komorkowy?
Dann kann er mit "Passwort zurücksetzen" sich auf seine E-Mail Adresse ein neues Zugangspasswort schicken lassen.
Czy mozna i jak przenosic uprawnienia administratora miedzy telefonami kom.
Im Menü beim Schloss unter dem Menüpunkt "Autorisierter Admin" -> Admin erstellen. dieser kann Zeitgesteuert und permanent vergeben werden.
DWG 3D Format
Dzwiek dzwonka UniLock
Das Geräusch der Glocke stammt lediglich aus der App, über welche entsperrt wurde.
Das Unilock besitzt keinen Eingang/Ausgang für eine verkabelte Glocke, diese Funktion hat nur unser SMART WiFi Wandleser.
Czy mozna podlaczyc dwa UniLocki do jednych drzwi?
Tak, np. do zamka Winkhaus.
Konfiguracja UniLock + Wi-Fi G2 dla celow Airbnb
Wstepną konfiguracje nalezy wykonac przy pomocy tel. komorkowego administratora (Bluetooth). Po zapamietaniu zamka/drzwi i bramki Gateway reszte mozna skonfigurowac
a) przy pomocy aplikacji na tel. komorkowym
b) na komputerze przy pomocy przegladarki internetowej; nalezy uzyc tych samych danych dostepowych co w aplikacji. (https://sorex.eu/sorex-smartlock-web)
Administrowana moze byc dowolna ilosc drzwi/zamkow.
Die Erstkonfiguration muss via Handy (Bluetooth) erfolgen. Sobald Schloss und Gateway angelernt sind, lässt sich auch, neben App, alles via Webbrowser konfigurieren, z.B. neue Codes anlernen (https://sorex.eu/sorex-smartlock-web)
Es lassen sich beliebig viele Türen anlernen und administrieren.
--
Czy mozna UniLock obslugiwac via komputer?
Tak, Klient moze korzystac z wersji internetowej na komputerze. Nalezy uzyc tych samych danych dostepowych co w aplikacji. Link: https://lock.ttlock.com
--
Podczas otwierania za pomocą karty świeci się zielone światło, co oznacza, że otwieranie powinno być wykonane pomyślnie. Czy słyszysz "kliknięcie" wewnątrz urządzenia/przekaźnika?
Aby wykluczyć problem z okablowaniem, zalecamy:
a) pomiar przejścia przy przekaźniku za pomocą miernika napięcia. Jeśli nie ma przejścia/impulsu, gdy przekaźnik się otwiera, wygląda na to, że przekaźnik ma uszkodzenie-> zdemontowac urzadzenie, aby moc dostac sie do przekaznika
b) Jeśli możesz wykonać pomiar po udanej operacji otwierania (zielone światło), przyczyną jest okablowanie z drzwiami.
--
bei der Öffnung mit Karte leuchtet es grün, d.h. es sieht so aus, als würde die Öffnung erfolgreich durchgeführt werden.
Hören Sie dann ein "Klicken" an der Inneneinheit/Relais?
Um ein Problem mit der Verkabelung ausschließen zu können, empfehle ich Ihnen, den Durchgang am Relais mit einem Voltmeter zu messen.
Haben Sie keinen Durchgang, wenn das Relais öffnet, hat das Relais scheinbar einen Defekt. Können Sie einen Durchgang nach erfolgter Öffnung messen (grünes Licht), dann liegt es an der Verkabelung mit der Türe.
--
Fehlermeldung "Gerät kann nicht hinzugefügt werden"
UniLock wird in der Anwendung erkannt, aber kann nicht zur Schlossliste hinzugefügt werden.
Fehlermeldung: "Gerät kann nicht hinzugefügt werden" wird angezeigt.
--
Versuchen Sie das Produkt laut Bedienungsanleitung zurückzusetzen. Am besten direkt kurz vor dem Anlernen in der App.
Gerne können Sie uns auch ein Video schicken, um etwaige Bedienungsfehler ausschließen zu können. Sollte das Problem weiterhin bestehen, bitten wir um Zusendung des defekten Produkts. Wir werden dieses daraufhin selbst bei uns im Haus testen.
App-Anleitung:
https://support.sorex.eu/hc/de/categories/6658802391581-Apps
Hier finden Sie mehr beschriebene Funktionen als in der "Offline"-Anleitung
UniLock Garantie
