1. Dane techniczne
Nr Artykułu | DO501000 |
EAN | 0685717261229 |
Właściwość | Dla ochrony przed sabotażem zewnętrzny kabel przekaźnika (jednostka wewnętrzna) |
Szyfrowanie jednostki wew. i zew. | AES 128 Bit |
Częstotliwość | 2,4 GHz |
IP-Klasa | IP66 (jeśli sklejony szczelnie i wodoodpornie) |
Zakres temperatur | -30° do 60°C |
Zasilanie | 12/24V DC, min 0,5A |
Przekaźnik | 1A/250V Prąd przełączania/napięcie przełączania |
Kompatybilność z zamkami | Ze wszystkimi wysokojakościowymi zamkami elektromechanicznymi; GU A-Öffner, Fuhr, Winkhaus, KFV/Sigenia, Maco,… |
Przechowywanie danych użytkownika (odciski palców, RFID, kody cyfrowe, nr tel. kom.) | Stałe, nawet w przypadku braku prądu |
Ilości możliwe do zapamiętania | 100 Odcisków palców 150 Kodów cyfrowych 200 RFID-Transponderów bez limitu eKeys |
UWAGA: Wewnętrzna i zewnętrzna jednostka ze względów bezpieczeństwa są ze sobą sparowane. Oznacza to, że jednostki wewnętrznej i zewnętrznej nie można dowolnie zamieniać. Jeśli chcesz wymienić część, MUSZĄ być wymieniane obie części razem.

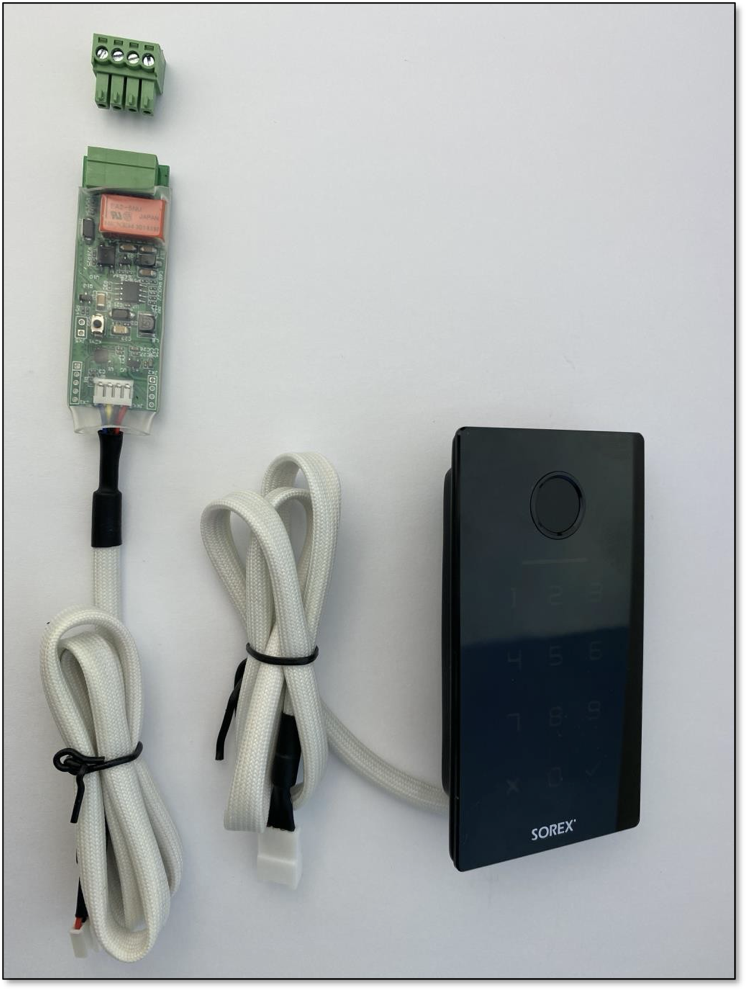

2. Zakres dostawy

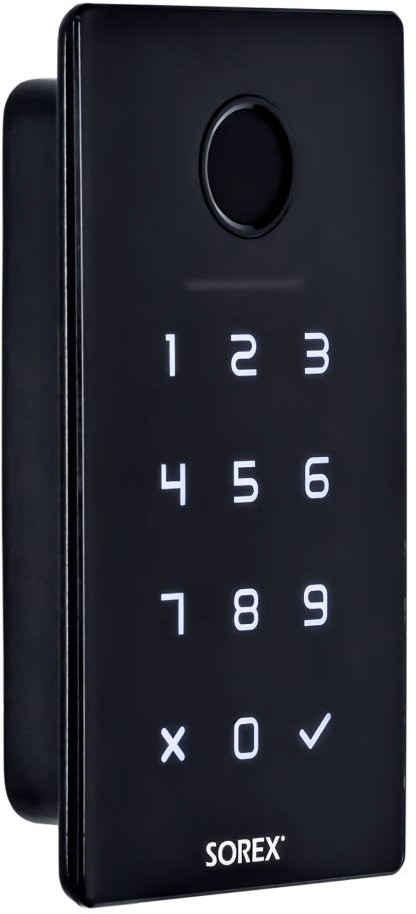

UniLock jednostka wewnętrzna inkl. Kabel do podłączenia z jednostką zewnętrzną (Długość kabla 115 cm)
UniLock jednostka zewnętrzna inkl. Kabel do podłączenia z jednostką wewnętrzną
Wtykowy zacisk śrubowy do jednostki wewnętrznej do podłączenia z zamkiem elektrycznym i zasilaczem.
3. Plan frezu
Wymiary w mm (nie w skali)
Głębokość całkowita: 20mm
Głębokość instalacji: 15mm
4. Montaż / Okablowanie
4.1. Montaż Puszka natynkowa opcjonalnie
4.1.1. Zakres dostawy
Panel przedni z wgłębieniem na SOREX Unilock WiFi
Panel tylni z wgłębieniem (czarny)
Ramka uszczelniająca (biała)
Uszczelka kabla (biała)
4.1.2. Montaż
Krok: Wpuść kabel przekaźnika Unilock WiFi w ściane.
Krok: Umieść uszczelkę kabla we wgłębieniu w tylnym panelu. W tym celu należy wyciąć wgłębienie na kabel w środkowej części uszczelki kabla. Wgłębienie w uszczelce należy następnie szczelnie zamknąć akrylem.
Krok: Zacisnąć ramkę uszczelniającą na tylnym panelu.
Krok: Przepchnij kabel wychodzący z Unilock WiFi przez wgłębienie w panelu przednim, a następnie przez wgłębienie w uszczelce kabla do ściany.
Krok: Wewnątrz podłącz kabel przekaźnika z kablem wychodzącym z Unilock WiFi. Przetestuj ponownie urządzenie i podłączenie przed zakończeniem montażu.
Krok: Zamocuj tylny panel do ściany przy pomocy 4 pasujących śrub. Zalecamy uszczelnienie otworów na śruby akrylem.
Krok: Umieść białą płytkę czołową na wierzchu tylnej płytki.
Krok: Przyklej Unilock WiFi do panelu przedniego za pomocą dwustronnej taśmy samoprzylepnej.
Krok: Dodatkowo Unilock można uszczelnić za pomocą fugi silikonowej wokół szklanej płytki urządzenia.

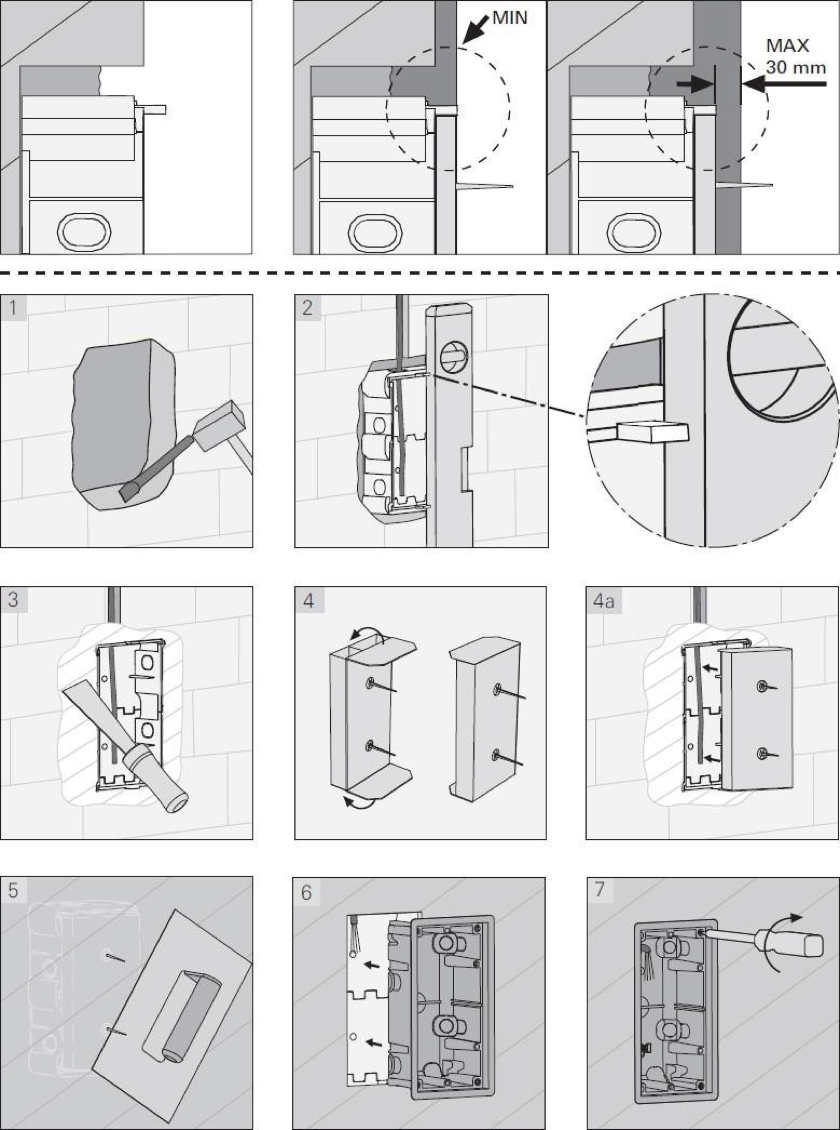

4.2. Montaż Puszka podtynkowa opcjonalnie
4.3. Montaż w drzwiach (bez puszki)

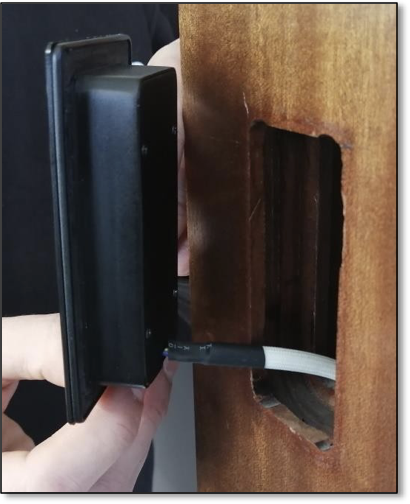

Wyfrezuj otwór w miejscu montażu na ścianie lub w skrzydle drzwi
Przeciągnij kabel przez wyfrezowany otwór.

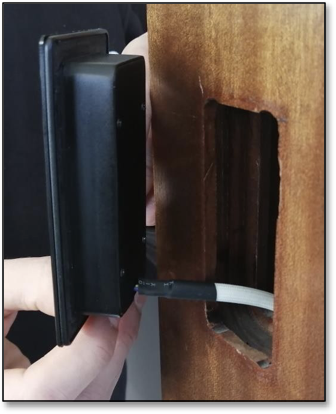

Połącz kabel jednostki zewnętrznej z kablem jednostki wewnętrznej.
Upewnij sie, że jednostka wewnętrzna nie jest dostępna od zewnątrz np. przez wyciągnięcie kabli.

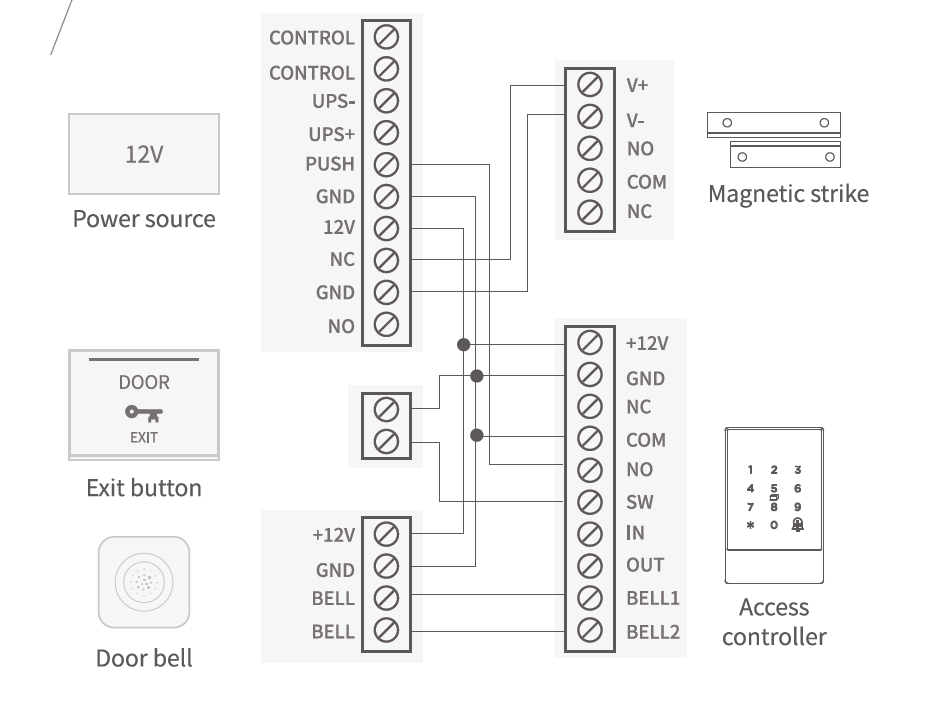

4.4. Okablowanie

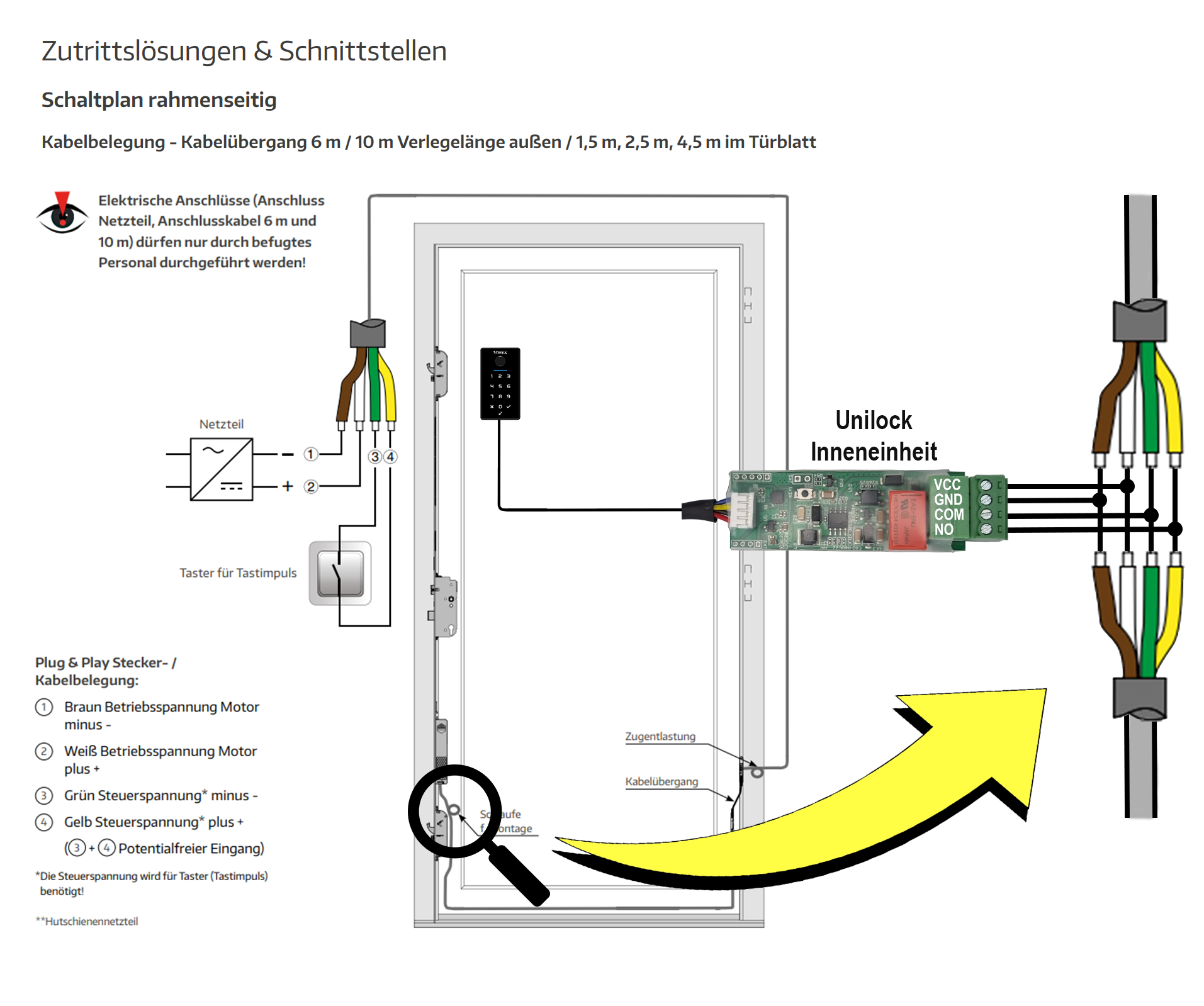

Okablowanie Przekaźnik (Jednostka wewnętrzna) z zamkami GU A-Öffner, Fuhr, Winkhaus, KFV

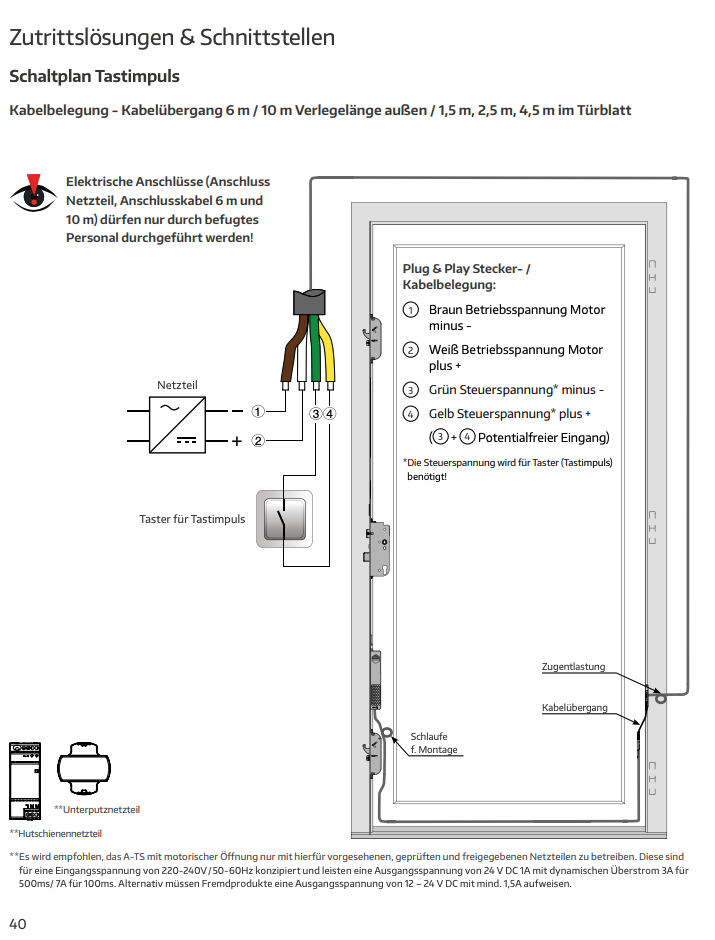

Teraz można jednostkę wewnętrzną (przekaźnik) podłączyć z zamkiem i zasilaczem (patrz Załącznik UniLock Schematy okablowania).
| |
Maco A-TS: UniLock należy podłączyć wg zamarkowanych kolorami kabli : Zielony 3 i żółty 4. Powinien to wykonać elektryk. W tym celu należy otworzyć kabel przy zamku i przełączyć UniLock za pomocą zacisków. | |
| |
UWAGA: Koniecznie wykonaj test i sprawdź czy urządzenie działa. Sprawdź czy UniLock jest zasilany i przeprowadź testowe otwarcie. Sprawdź czy mechanizm otwierania drzwi zwalnia. Jeśli urządzenie jest w stanie fabrycznym możesz przeprowadzić test otwarcia; wpisz na klawiaturze kod „123456“ i potwierdź „haczykiem“.
4.5. Zakończenie montażu

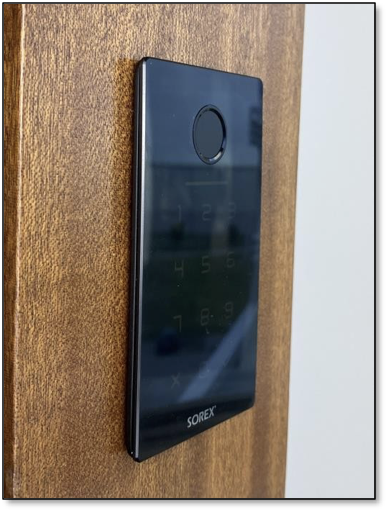

Jeśli poprzednie testy zakończyły się pomyślnie, możesz zakończyć montaż. W tym celu usuń folie ochronną z dwustronnej taśmy samoprzylepnej na UniLock i przyklej go w miejscu montażu.
Po przyklejeniu UniLock należy koniecznie sprawdzić szczelność montażu.
Możesz to sprawdzić ostrożnie spuszczając wodę po urządzeniu. Następnie sprawdź czy za urządzenie dostała się woda. W tym przypadku ponownie mocno dociśnij urządzenie w miejscu w którym ma być zamontowane i odczekaj dłużej przed wykonaniem kolejnego testu z wodą.
Jeśli podczas kolejnego testu za urządzenie znowu dostanie się woda urządzenie należy zasilikonować (lub można to zrobić w każdym przypadku).
5. Przywracanie ustawień fabrycznych
Możesz zresetować Unilock WiFi na 3 sposoby:
Usuń Unilock z Aplikacji Wybierz UniLock -> Ustawienia -> Usuń.
Aby to zrobić musisz znajdować się w zasięgu urządzenia.W przypadku jeśli nie masz już dostępu do swojego urządzenia (np. urządzenie jest uszkodzone), możesz je usunąć z App w następujący sposób: otwórz App i naciśnij w lewym górnym rogu strony głównej. W Menu, które się otworzy, naciśnij „Ustawienia”. Teraz wybierz „Przenieś zamek” i wybierz żądany zamek. Możesz teraz usunąć urządzenie, klikając przycisk „Przenieś do kosza”. Potwierdź za pomocą hasła do konta.

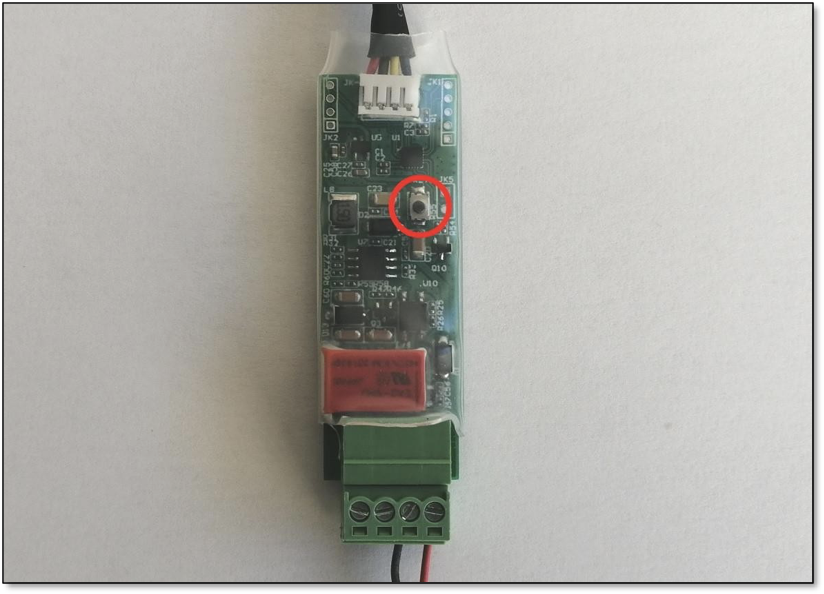

Naciskaj przycisk Reset na jednostce wew. przez ok. 3 sek. lub do momentu, gdy 2 sygnały dźwiękowe zostaną odtworzone w krótkich odstępach czasu.
6. Ważne informacje dla Producentów Drzwi nt. przekazywania drzwi z elektroniką (Checklista)
Każdorazowo otrzymujecie Państwo produkt po kontroli jakości, a więc w 100% poprawnie działający.
PRODUCENT DRZWI
Montaż i Uruchomienie należy wykonać wg dostarczonej z produktem Instrukcji obsługi i montażu
Podłączenie należy wykonać wg dostarczonego z produktem w pudełku Schematu podłączenia
Udokumentowanie Producent dokumentuje, że urządzenie zostało u niego prawidłowo podłączone (np. w formie krótkiego filmu nakręconego tel. komórk.) i przyporządkowuje urządzenie/film do nr umowy z klientem (konieczne w przypadku jakiegokolwiek zgłoszenia).
Przekazywanie drzwi Przy przekazywaniu drzwi->szczególnie ważne jeśli drzwi "jadą za granicę"->Producent drzwi -> Dystrybutor drzwi -> Montażysta -> należy wykonać ew. kolejny filmik. W ten sposób, na każdym etapie, należy udokumentować, że przekazujemy drzwi z prawidłowo działającym czytnikiem.
PODŁĄCZENIA PRZEZ ELEKTRYKA!
Drzwi z czytnikiem wymagają podłączenia przez elektryka. Z naszego doświadczenia wynika, że drzwi od producenta wychodzą z prawidłowo zamontowanym czytnikiem. Błędy są popełniane przy niefachowym podłączaniu drzwi na miejscu u klienta. Rozciąganie w czasie podłączenia drzwi i uruchomienia czytnika powoduje zdekompletowanie, zakurzenie i wilgoć elektroniki.
Doprecyzowanie Umowy: Dlatego na etapie Umowy z Użytkownikiem należy doprecyzować kto odpowiada za podłączenie drzwi z elektroniką i uruchomienie/zaprogramowanie czytnika.
Protokół odbioru. Poprawne przekazanie Użytkownikowi drzwi z elektroniką powinno zakończyć się podpisanym przez Użytkownika Protokołem odbioru z funkcjonującym czytnikiem.
CHECKLISTA PROCES DLA PRODUCENTA DRZWI
Istnieje poprawny proces montażu i okablowania?
Istnieje proces dokumentacji, że drzwi wyjechały sprawne od producenta drzwi?
Istnieje proces przekazywania drzwi, aby elektryk miał wszystkie informacje do podłączenia?
Istnieje zapis w Umowie kto odpowiada za podłączenie drzwi z elektroniką i uruchomienie/zaprogramowanie czytnika?
Istnieje proces odbioru/protokół przekazania drzwi klientowi lub film?
Wszystkie ww punkty są niezbędne do ew. zgłoszenia reklamacyjnego lub suportowego. Meldunki typu: „czytnik nie działa”, „drzwi u klienta nie działają” wskazują na błąd wykonany przy podłączaniu i nie są wystarczające do złożenia reklamacji urządzenia.
Prosimy o korzystanie z naszej bogatej Bazy wiedzy.
Prosimy również o przekazanie informacji na produkcje/technologa/działu umów i eksportu.
Wielkie dzięki!
