Gate schemat podłączenia
V1/2018
Bezpieczna i sprawna instalacja drzwi z zamkiem i czytnikiem
Instalacja drzwi z zamkiem elektromechanicznym i czytnikiem jest bardzo prosta, ale podłączenie powinien wykonywać elektryk posiadający odpowiednią wiedzę.
Montaż jednostki zewnętrznej i wewnętrznej
Jeśli podłączenie do prądu zostało poprawnie wykonane i Gate jest w stanie fabrycznym (jeszcze bez zapamiętanych palców) czerwona + zielona diody LED świecą nieprzerwanie.
W jednostce zewnętrznej po prawidłowym montażu świeci nieprzerwanie niebieska dioda LED.
Jeśli podłączenie kablowe jednostki zewnętrznej i wewnętrznej jest prawidłowe w jednostce wewnętrznej świeci nieprzerwanie LED "Connection”

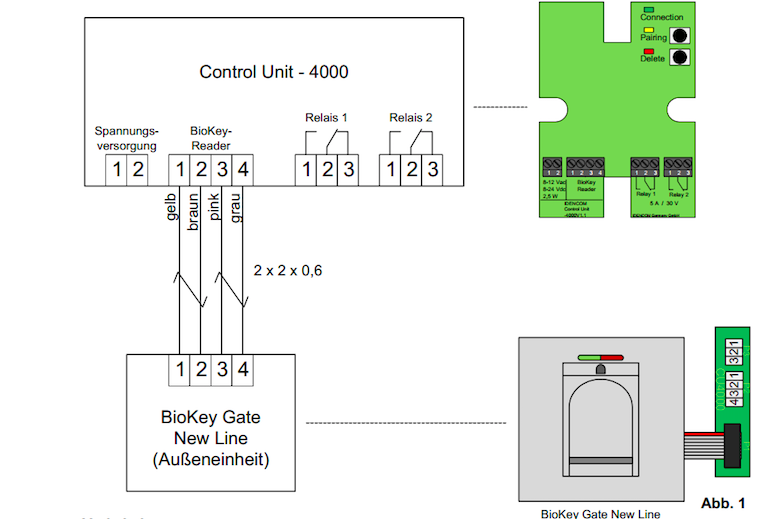

Rys. 1 Okablowanie Przy montażu natynkowym należy prawidłowo połączyć kabel płaski = czerwona linia, patrz rys. powyżej.
Gate Control Unit – 4000 (jednostka wewnętrzna) ma dwa przekaźniki z bezpotencjałowym kontaktem.
Rys. 2 i 3 przedstawiają dwa typowe przykłady podłączeń w zależności od elektrozaczepu lub zamka elektromechanicznego.

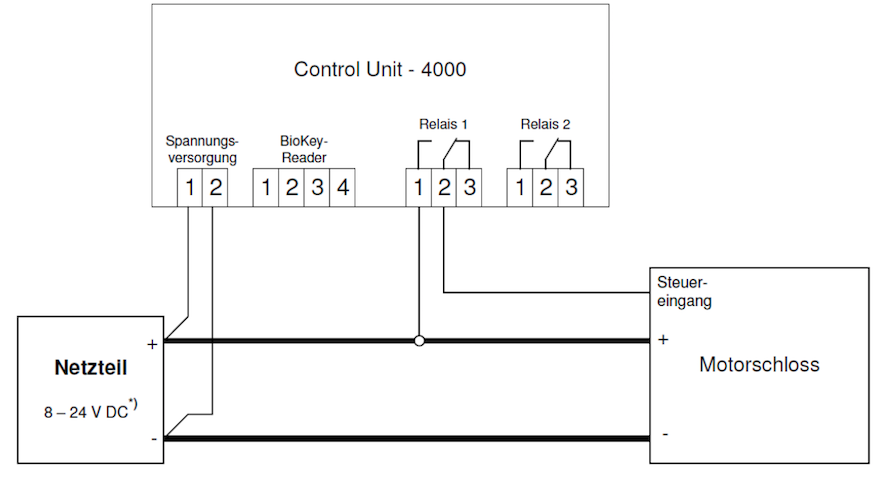

Rys. 2 Przykład podłączenia dla przycisków automatycznego otwierania drzwi
*Minimalna moc elektryczna, Zasilacz sieciowy 2W dla Gate + moc, którą potrzebuje przycisk automatyczny.

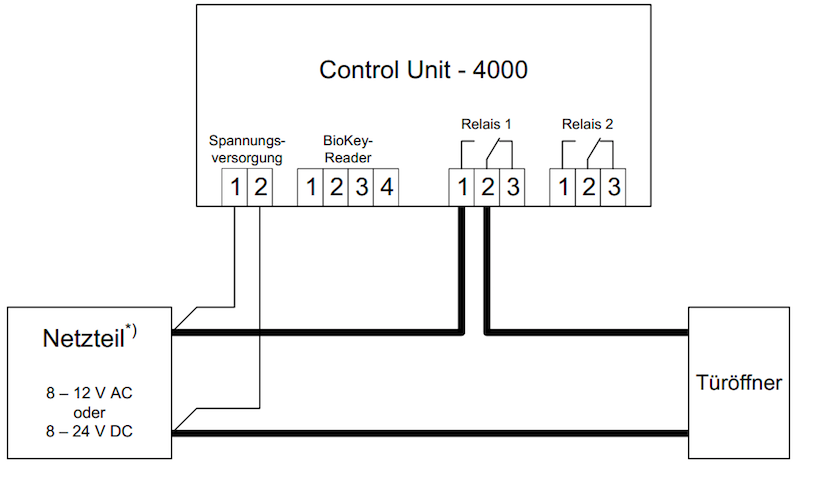

Rys. 3 przedstawia podłączenie tylko do zamków: GU A-Öffner i KFV Genius, Winkhaus (STV-EAV, blueMotion).
Przy zamku Fuhra należy zacisk 1 przekaźnika dokręcić do minusa (nie do plusa). Napięcie musi pasować do zamka.
