Gate Schemat podłączenia od V9.x

Gate Schemat podłączenia V9.x

Bezpieczna i sprawna instalacja drzwi z zamkiem i czytnikiem

Instalacja drzwi z zamkiem elektromechanicznym i czytnikiem jest bardzo prosta, ale podłączenie powinien wykonywać elektryk posiadający odpowiednią wiedzę.

Montaż jednostki zewnętrznej i wewnętrznej

Jeśli podłączenie do prądu zostało poprawnie wykonane i Gate jest w stanie fabrycznym (jeszcze bez zapamiętanych palców) czerwona + zielona diody LED świecą nieprzerwanie.

W jednostce zewnętrznej po prawidłowym montażu świeci nieprzerwanie niebieska dioda LED.

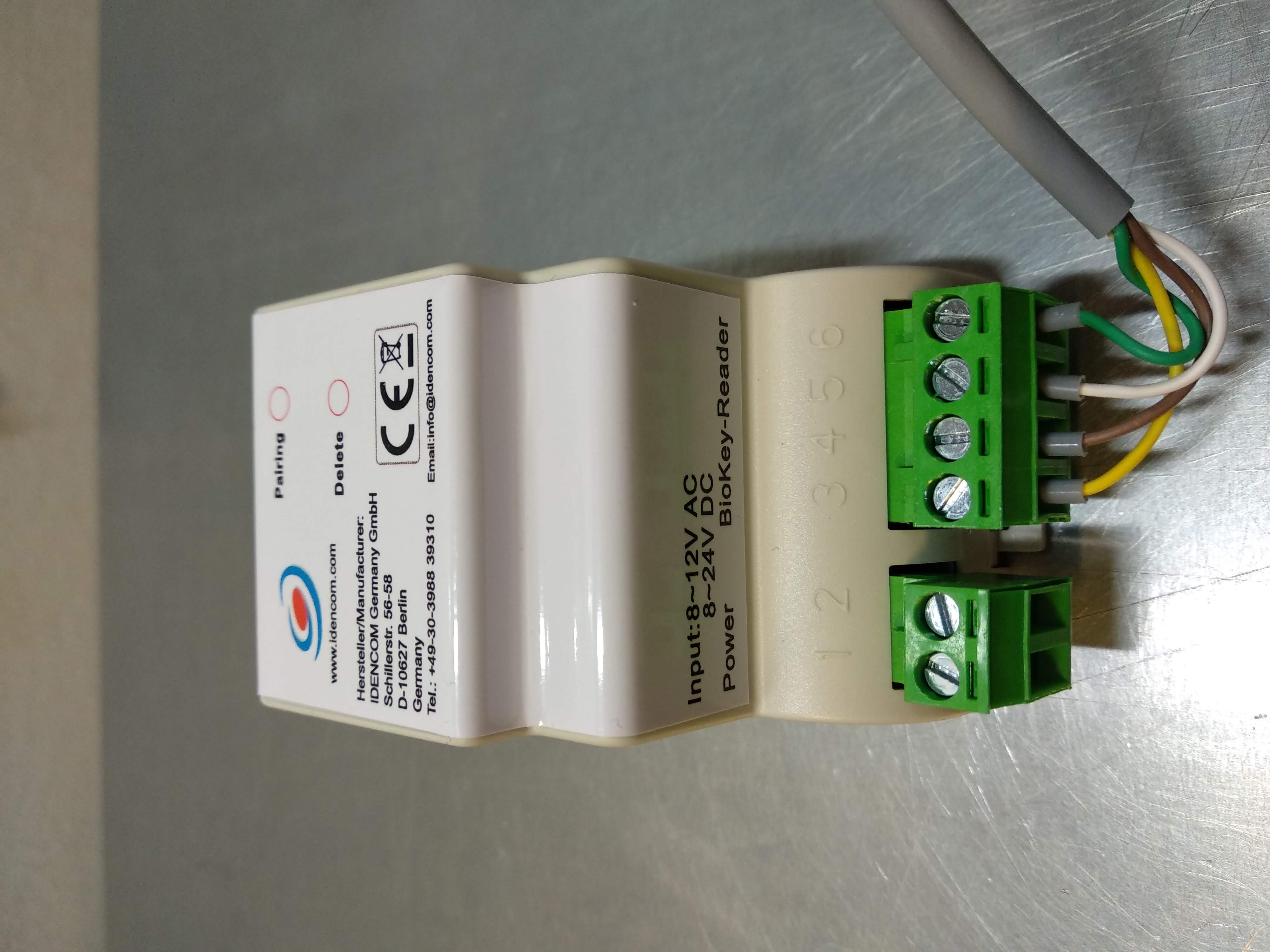

Control Unit 4000 H (H=Hutschiene/na szyne montażową) musi znajdować się w bezpiecznym miejscu i nie może być dostępna z zewnątrz!

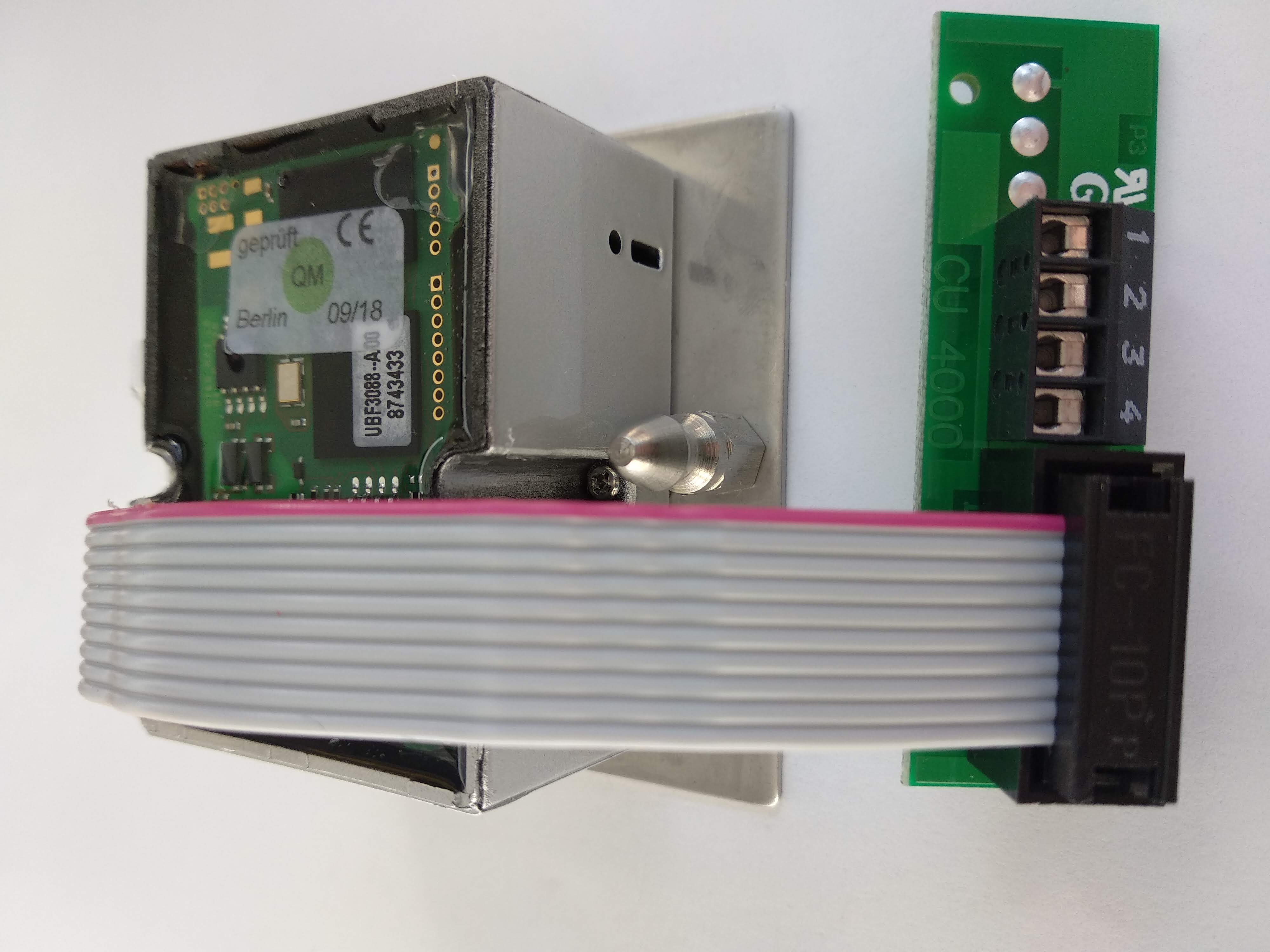

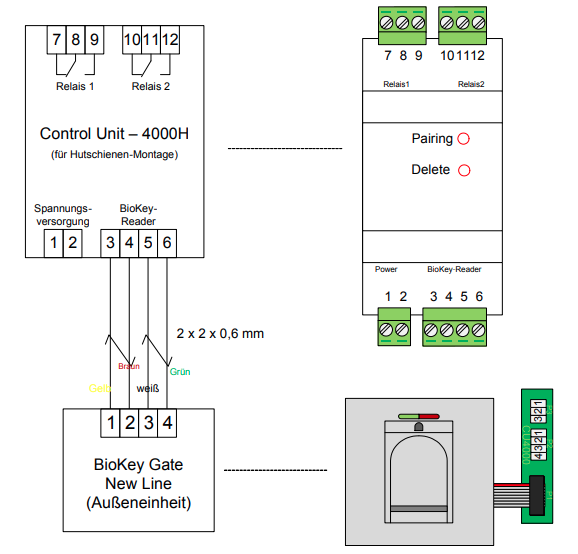

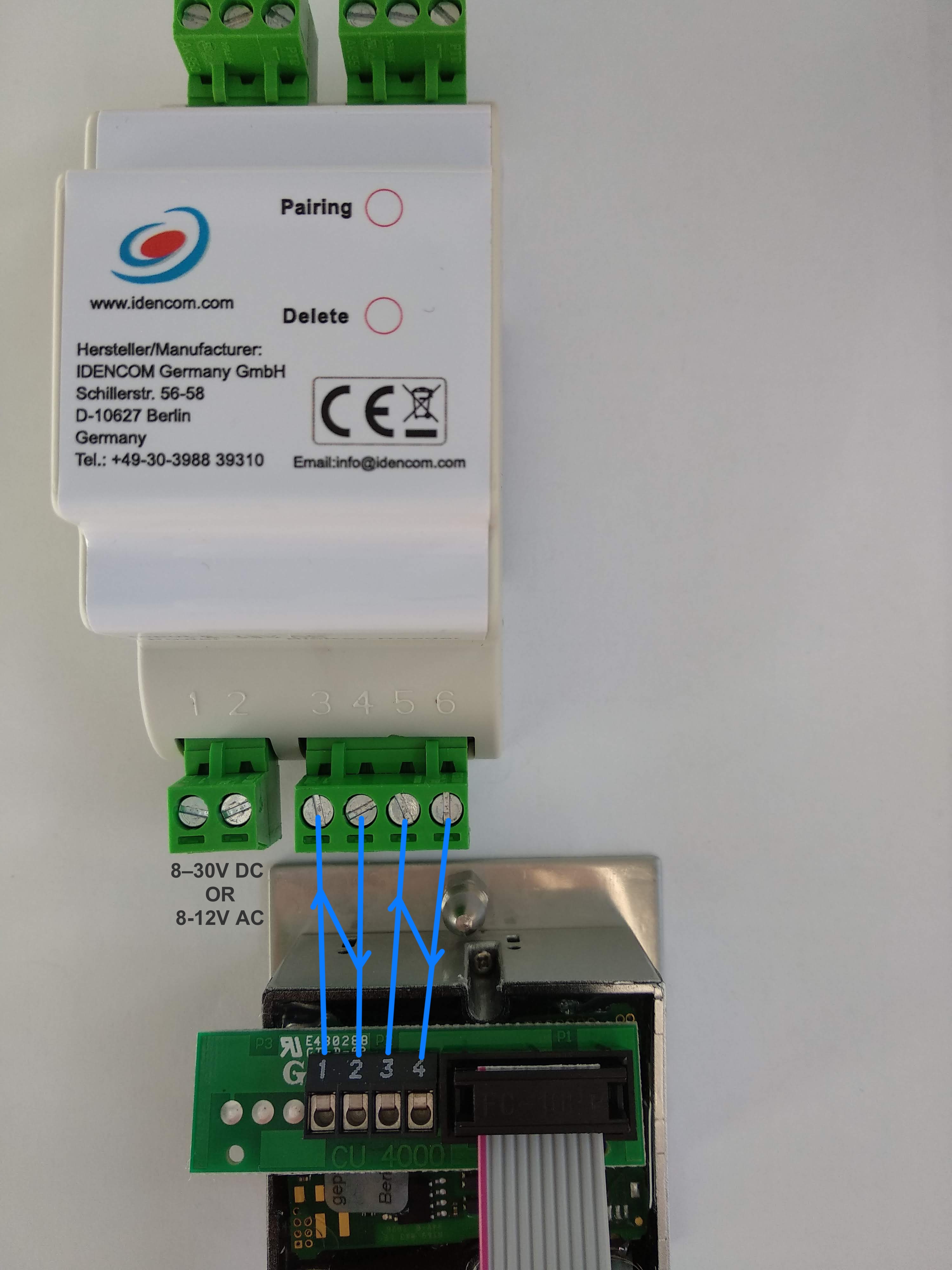

Rys. 1 Okablowanie  Przy montażu natynkowym należy prawidłowo połączyć kabel płaski = czerwona linia, patrz rys. i zdjęcia.

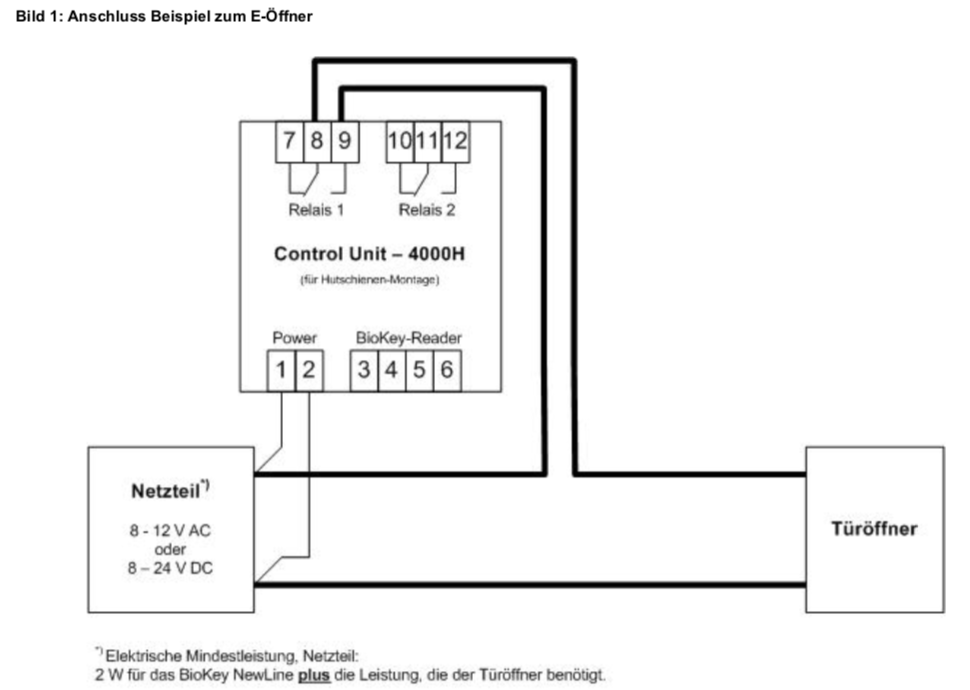

Schemat okablowania Control Unit z E-Öffner

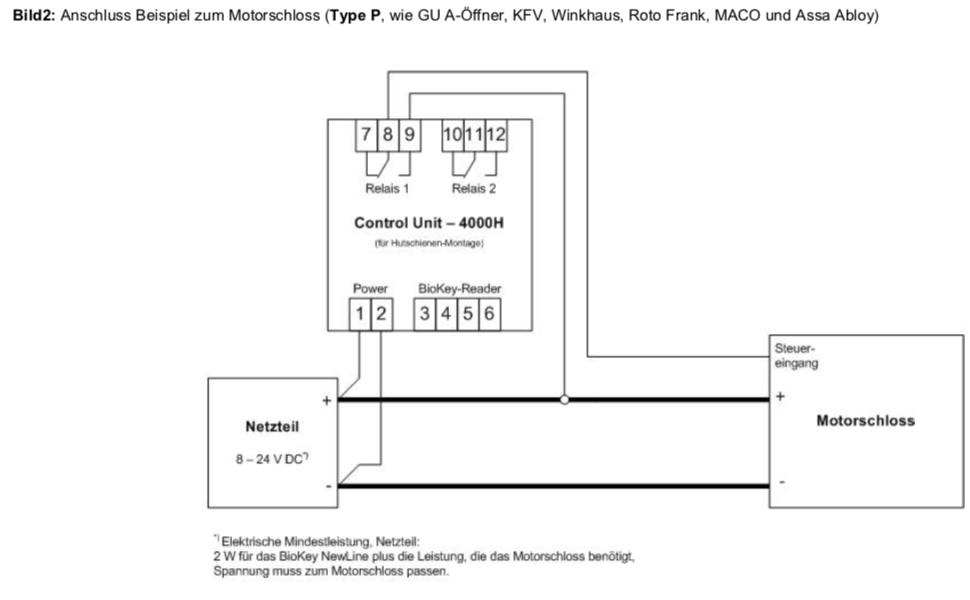

Schemat okablowania Control Unit z zamkami elektromechanicznymi

Autotest

Krok 1:
Montaż jednostki zewnętrznej i wewnętrznej Jeśli podłączenie do prądu zostało poprawnie wykonane i Gate jest w stanie fabrycznym (jeszcze bez zapamiętanych palców/kodów) czerwona + zielona diody LED świecą nieprzerwanie.

Krok 2:
Do kontroli prawidłowego podłączenia czytnika z zamkiem przewidziany jest Autotest pilotem (bez konieczności wprowadzania odcisków palców producenta czy montażysty na czytniku dla klienta). Autotest daje gwarancje, że podłączenie zamka w drzwiach z czytnikiem zostało prawidłowo wykonane i  przejście kablowe, zasilanie i czytnik) pracują poprawnie. Autotest służy również, aby zademonstrować właścicielowi/deweloperowi,  że podłączenie drzwi, zamka i czytnika poprawnie funkcjonuje.

Autotest przeprowadzamy przy pomocy pilota.

1. Na wstępie należy sprawdzić, czy czytnik znajduje się w stanie ustawienia fabrycznego. Czerwona i zielona diody LED świecą nieprzerwanie.

2. Następnie pilotem przyciskamy: 0 -> OK

3. Autotest startuje automatycznie: kontrolowane są parowanie, kodowanie i połączenie. Autotest trwa około 10 sek.
   1. Test poprawny: zamek się otwiera i diody (czerwona i zielona) świecą znowu nieprzerwanie.
   2. Test negatywny: zamek nie reaguje lub dioda świeci na czerwono→ sprawdzić podłączenie zamka wg Schematu okablowania.
4. W przypadku Klawiatury Autotest wykonujemy przy pomocy Mastercode (Mastercode fabryczny = 2587).

Opis błędu jednostka zewnętrzna	Przyczyna	Co należy zrobić
Miga tylko czerwona dioda LED	Jednostka zew. i wew. źle sparowane	Pairing taster” z Control Unit 4000H przez 3 sek. trzymając naciskać: nowe sparowanie
Miga czerwona i zielona dioda LED	RS485 Bus błąd magistrali, błąd w okablowaniu	Sprawdzić/wymienić Zaciski 5 i 6
Czerwona dioda LED świeci constant	Defekt Hardware	Konieczna wymiana. Zgłoszenie na [e-mail]

Opis błędu jednostka wew. Relais/Przekaźnik	Przyczyna	Co należy zrobić
Jeśli więcej niż 1 raz (>1) został rozpoznany palec, a drzwi się nie otwierają (przekaźnik nie przełącza)	a) Jednostka wew. nie jest podłączona do zew. b) Przełącznik (bezpotencjałowy) niewłaściwie podłączony z zamkiem c) Hardware defekt jednostki wew.	a) sprawdzić okablowanie b) włączyć/wyłączyć prąd urządzenia c) jeśli a) i b) nie pomogą Zgłoszenie na [e-mail] i ew. wymiana jednostki wew.
