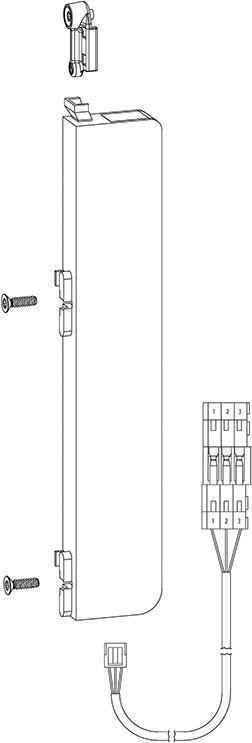

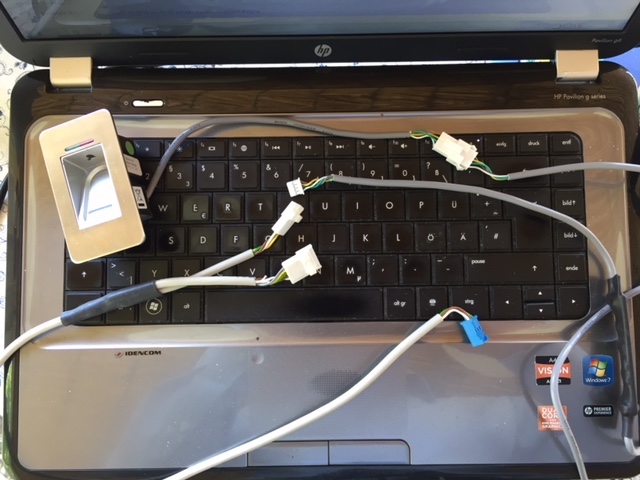

Wtyczka do GU A-Öffner
Różnica miedzy uniwersalnym – B&Code i GU-A – B&Code polega na tym, ze dla zamka GU przewód brązowy i biały zaciskamy razem w tulejce końcowej.
Na miejscu technik podłącza przewody brązowy i biały do V+.

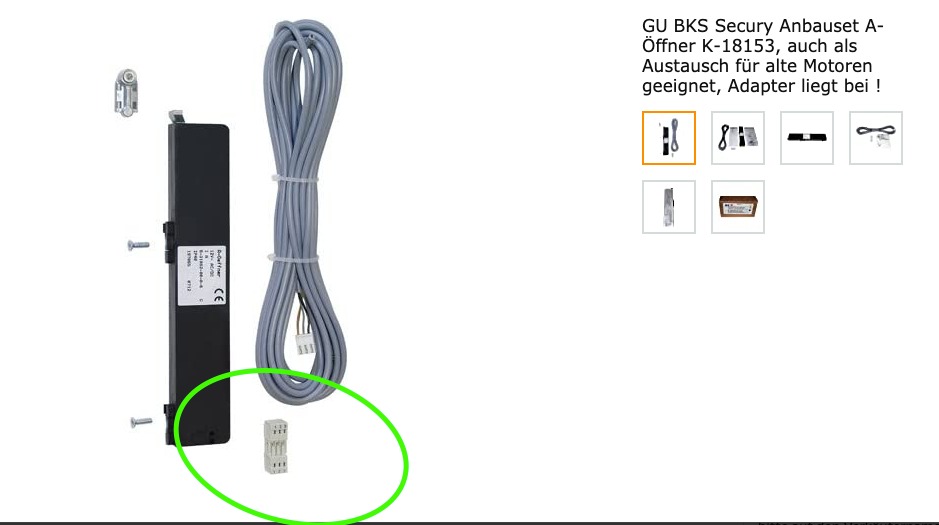

W załączeniu Schemat okablowania (GU str. 2). Wtyczka w zestawie zamka GU A-Öffner.
Der Unterschied zwischen Universal – B&Code und GU-A – B&Code besteht darin, dass wir hier am Schlossende die braune und die weiße Ader in einer Aderendhülse zusammen krimpen.
Vor Ort kann der Techniker einfach BRAUN und WEISS an V+ anschließen.
Schlossende Universal:
Schlossende GU-A:
Die Verkabelung findest Du nochmal im Anhang (auf Deutsch).
Dort ist für GU-A auf Seite 2 Abbildung 1 zu finden.

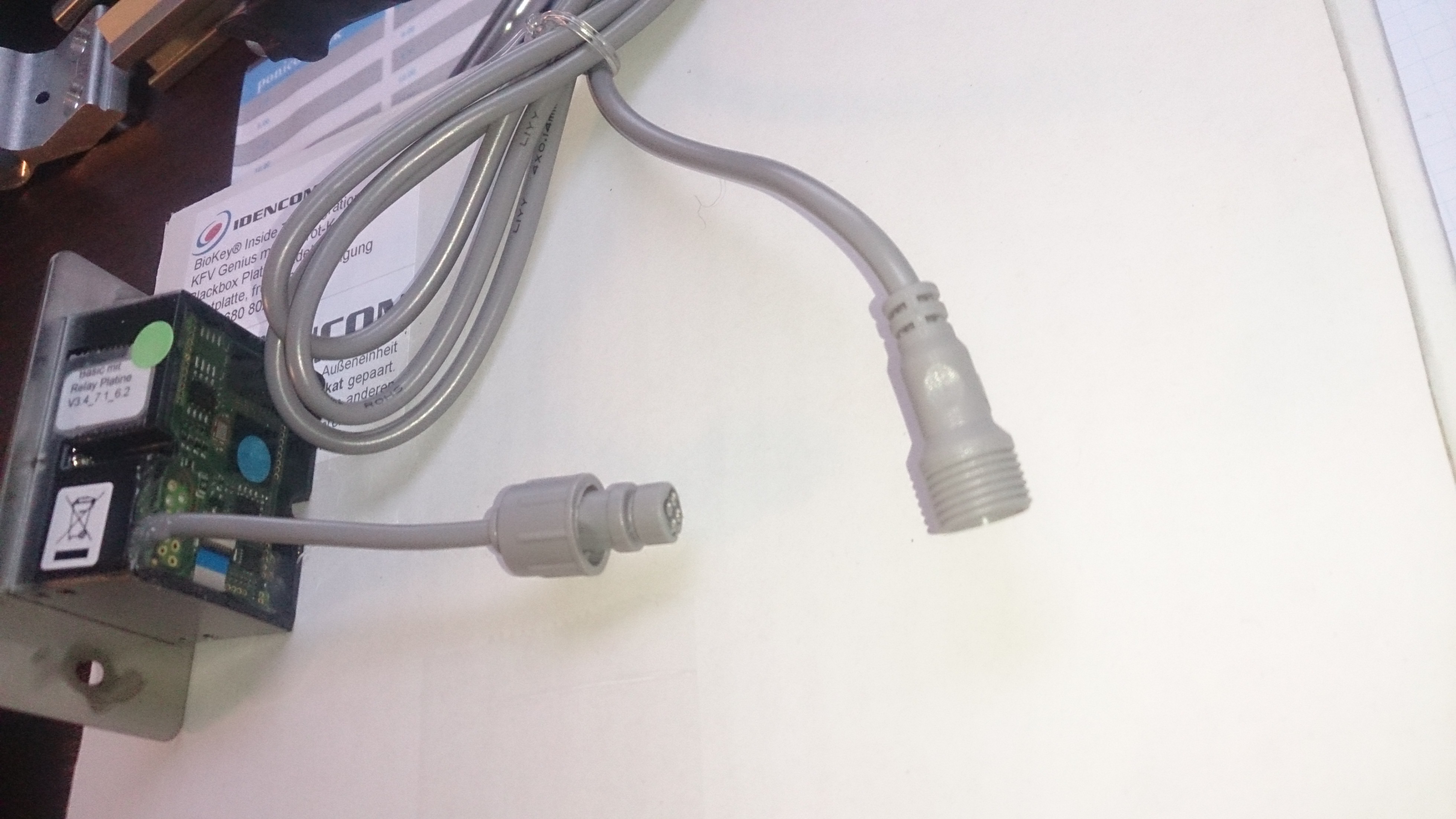

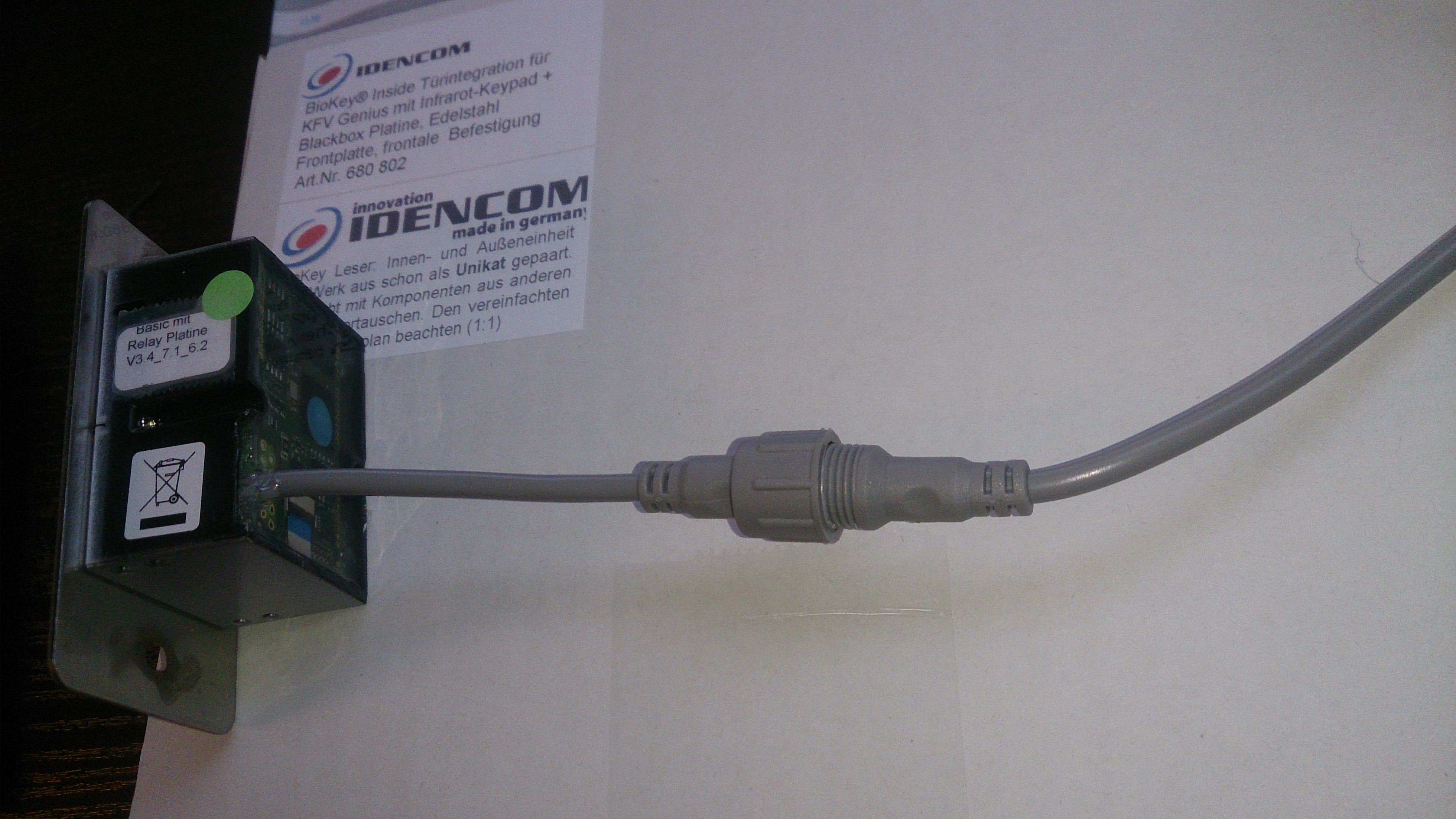

Wtyczka do zamka KFV
Wtyczka/Kostka konieczna do podłączenia czytnika/klawiatury/RFID/B&Code Idencom z zamkiem KFV jest częścią składową zamka KFV.
PIN 2-3-4 służy do podłączenia urządzeń Idencom

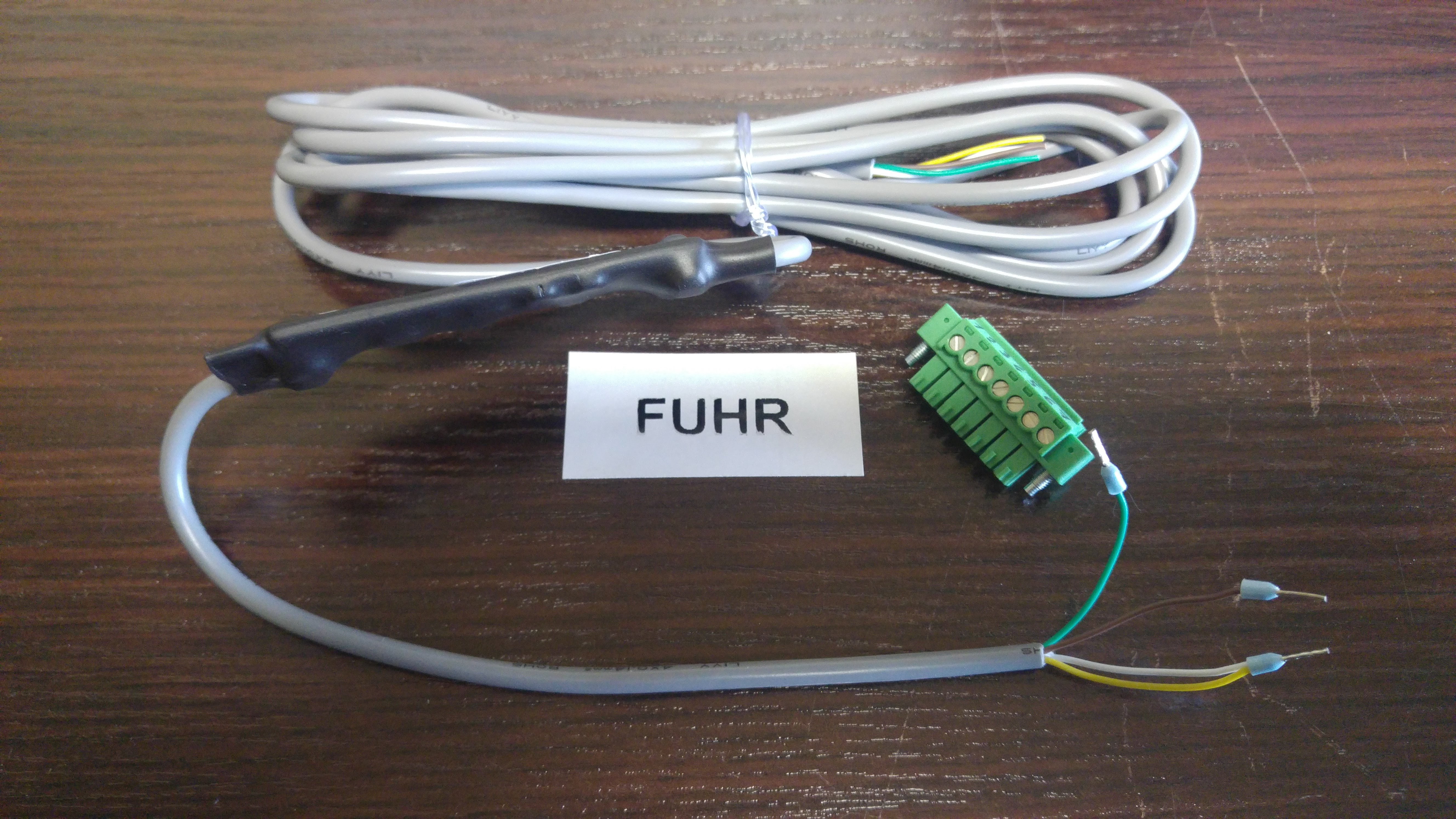

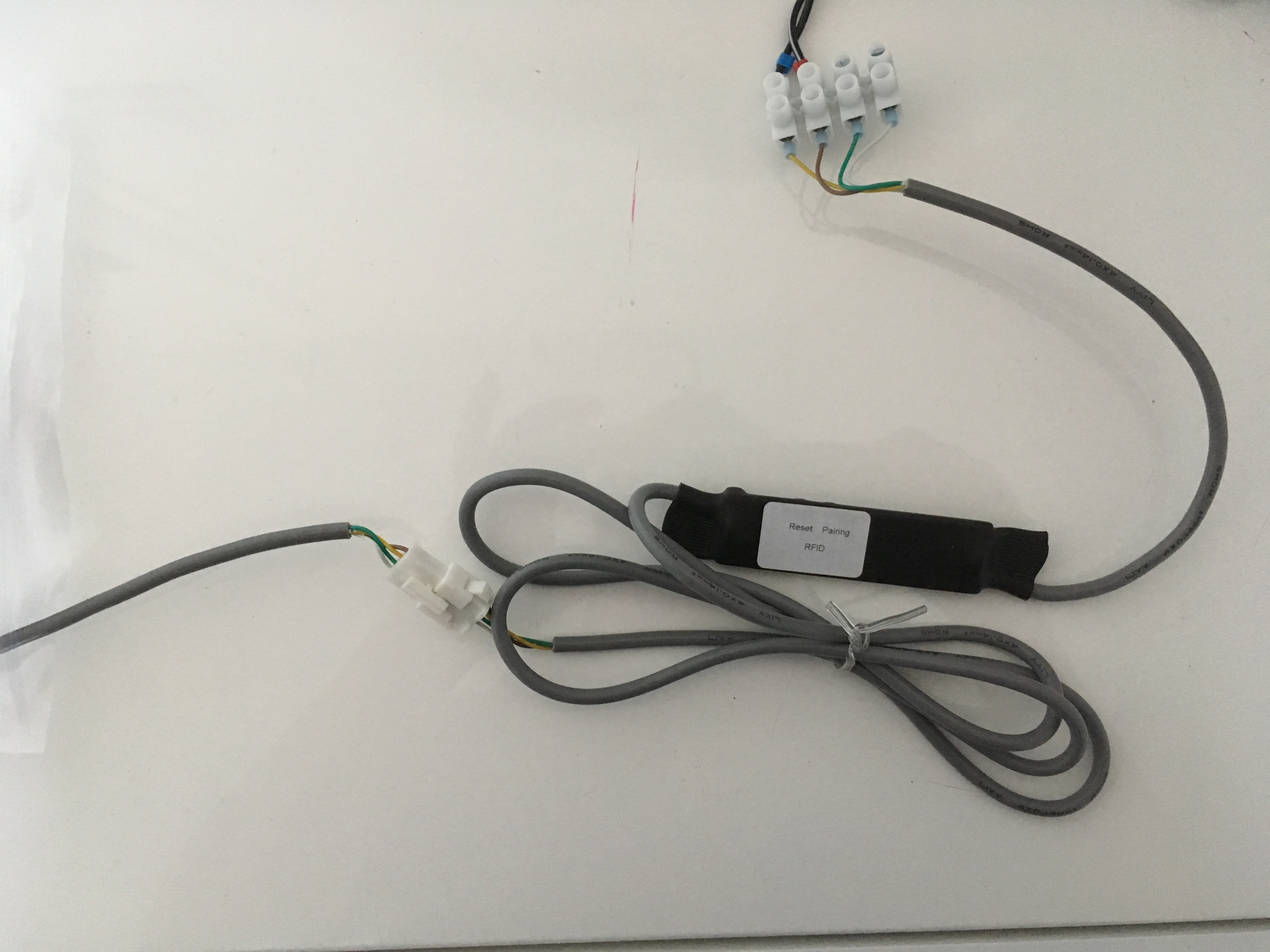

Wtyczka do zamka Fuhr
Do podłączenia czytnika/klawiatury/RFID/B&Code Idencom z zamkiem Fuhr jest konieczna wtyczka/kostka. Kostki mają 7 śrub (których nie należy naruszać).
Są to tzw. PIN 1-7, z czego 4, 5, 6 służą do podłączenia Idencom. Na PIN 2 i 3 przychodzi zasilanie z zasilacza (PIN 2 GND z zasilacza-).
Kostki są ogólnodostępne w Hurtowniach pod nazwą: „Łączniki wtykowe płytek drukowanych – MC 1,5/ 7-STF-3,5 – 1847107”
Hurtownia Phoenix lub Alfa https://www.phoenixcontact.com/online/portal/pl?uri=pxc-oc-itemdetail:pid=1847107&library=plpl&pcck=P-11-02-11&tab=1
w Alfa: Złącze stykowe TYP MC 1,5/7-stf-3,5
Symbol produktu: E27PHOE 1847107

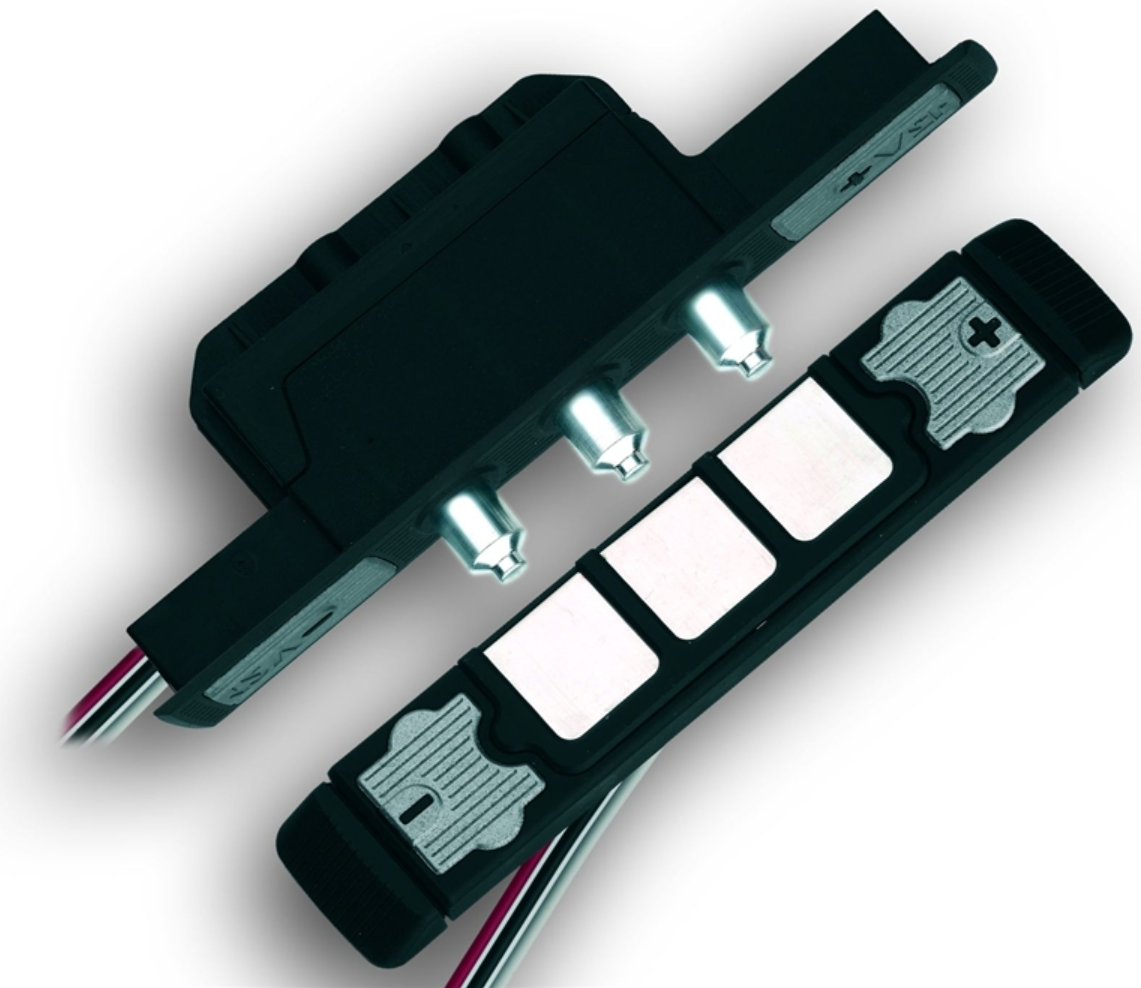

Stößelkontakt
Das ist ein ganz normaler Stößelkontakt. Tür auf: Strom weg, Tür zu: Strom da
Angeschlossen nur plus und minus und eventl. die Steuerleitung, wenn benötigt.
Das wird oft verbaut. Z.B. auch von GU als Secure Connect 50 oder 200. Natürlich auch von anderen Firmen.
Der Türbauer muss die Tür genau einstellen, sodass die Stößel auch Kontakt haben. Die Stößel müssen auch gepflegt werden.
Ob der Scanner im Laufe der Zeit nicht mehr richtig funktioniert, das kann ich nicht sagen.
Bei vielen Reklamationen, die ich kenne, war der Stößelkontakt betroffen, nicht der Scanner.
Wtyczka do zamka Winkhaus
Do podłączenia czytnika/klawiatury/RFID/B&Code Idencom z zamkiem Winkhaus jest konieczny tzw. Y Kabel Idencom. Kabla nie ma w zestawie Idencom i należy go zamówić w firmie Winkhaus.
Do Winkhaus STV-EAV Winkhaus-Art.-Nr 49869924986992
Y-Kabel Set for BioKey Inside:
Art.-Nr. 5040 508 (Kabelübergang)
Art.-Nr. 5040231 (Stößelkontakt)
Produkt: Kabelset STV-LE20XSET KÜ-T-INSIDE-EAV FL3,5M+KA3M, z kablami do podłączenia Idencom BioKey INSIDE Fingerprint
.
Do Winkhaus blueMotion Winkhaus-Art-Nr. 4986484
Czy Winkhaus mozna przerobic na Fuhr? Teoretycznie tak, ale produkt traci gwarancje. Wtyczke (biala) odciac-> 4 kable-> szary zaizolowac,
pozostale podlaczyc wg schematu dla Fuhra (weiss -).

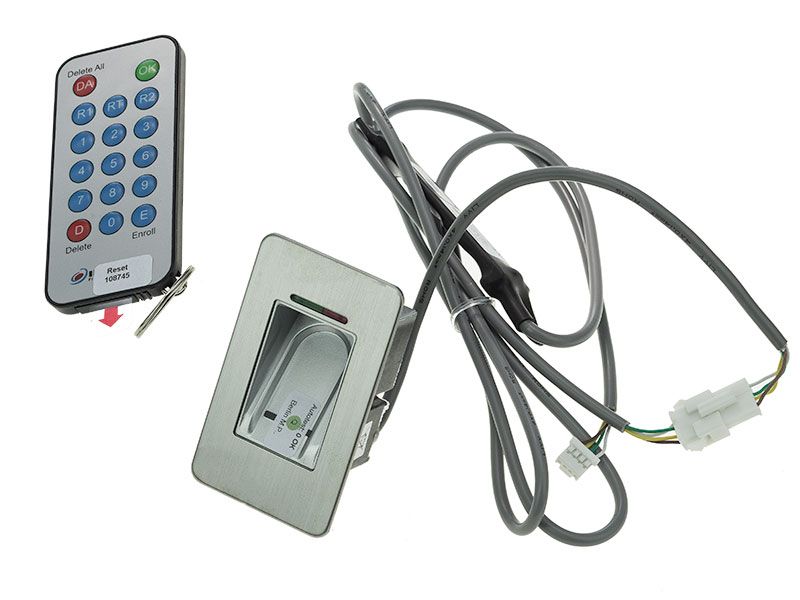

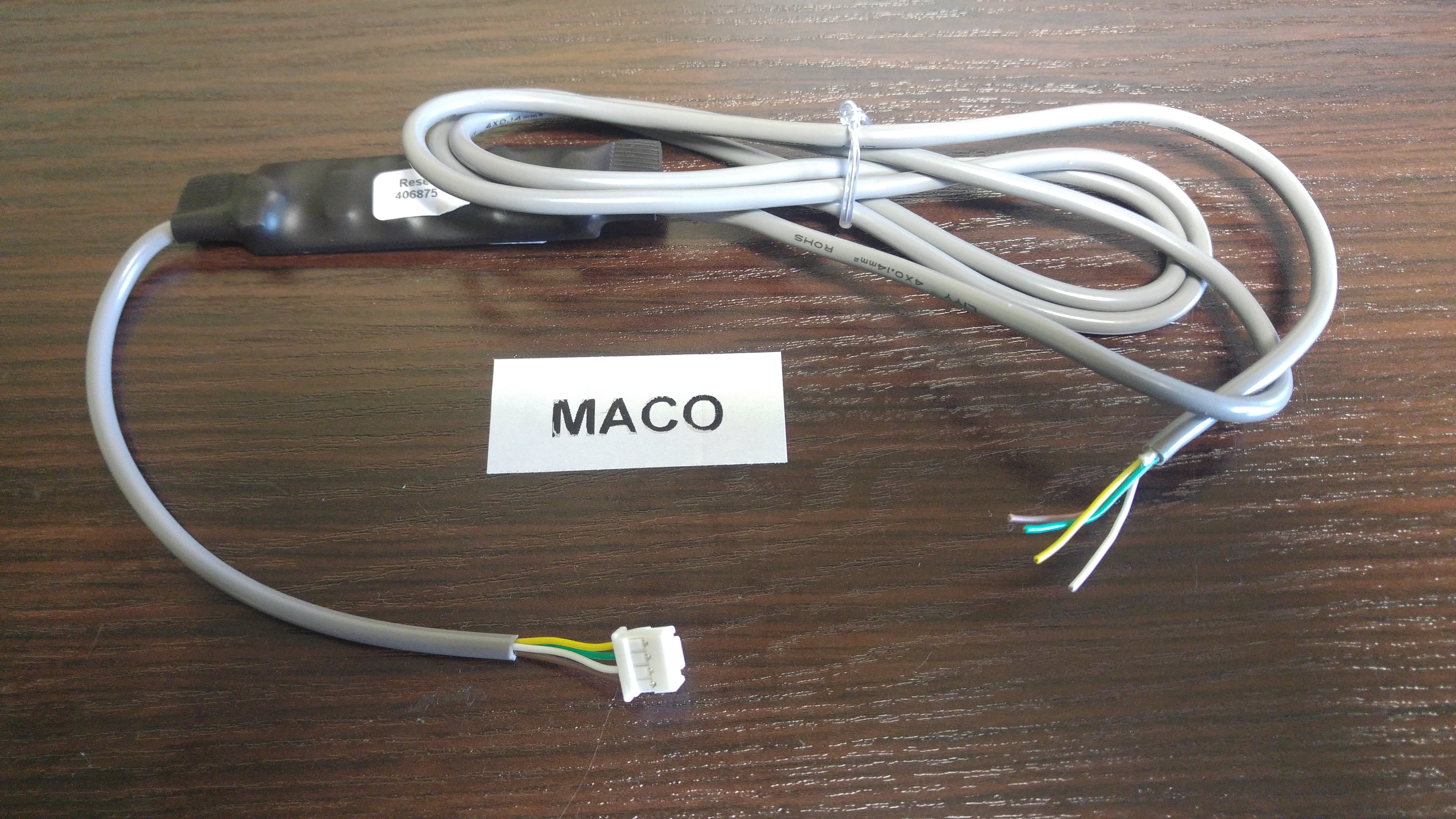

Wtyczka do zamka Maco
Do podłączenia czytników/klawiatur/RFID/B&Code Idencom z zamkiem Maco jest konieczna biała wtyczka/kostka/zlaczka. Kostka jest w zestawie Idencom. Podłączenie Plug&Play do wtyczki w zamku Maco.
Maco Blackbox Lötung anders (wie bei G-U Kabelübergang weiss abgeschnitten)
Universal->kfv, fuhr ok
Kfv->fuhr ok
maco->kfv no
Do MACO INSTINCT Gateway i INSTINCT Interface złaczka JST tzw. JST-Stecker.
Archiwum
Wtyczka uniwersalna (do elektrozaczepu)
Wtyczki płaskie lub okrągłe.
W przypadku wymiany jednostki zewnętrznej należy wziąć wersję wyjściową.
Wtyczki płaskie są przeznaczone do drzwi alu i pcv
Wtyczki okrągłe są dedykowane do drzwi drewnianych (można je stosować również do drzwi aluminiowych i PCV).
Numeracja produktów z wtyką okrągłą wygląda następująco: 680 8xx-1, końcówka – 1 w numerze artykułu oznacza wtyczkę okrągłą do drzwi drewnianych

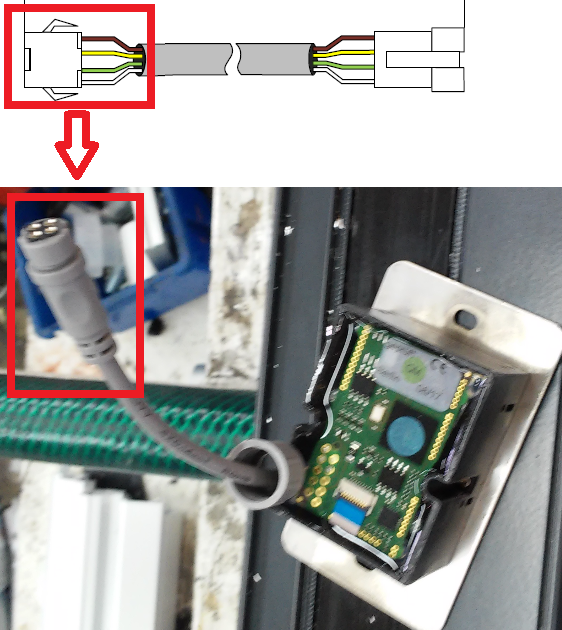

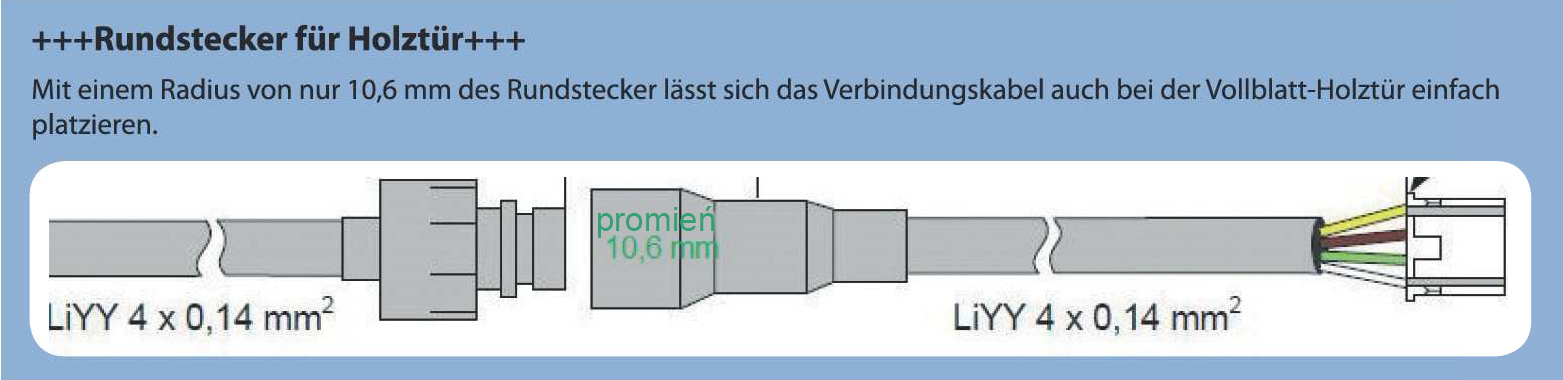

Wygląd wtyczki okrągłej do drzwi drewnianych:
.

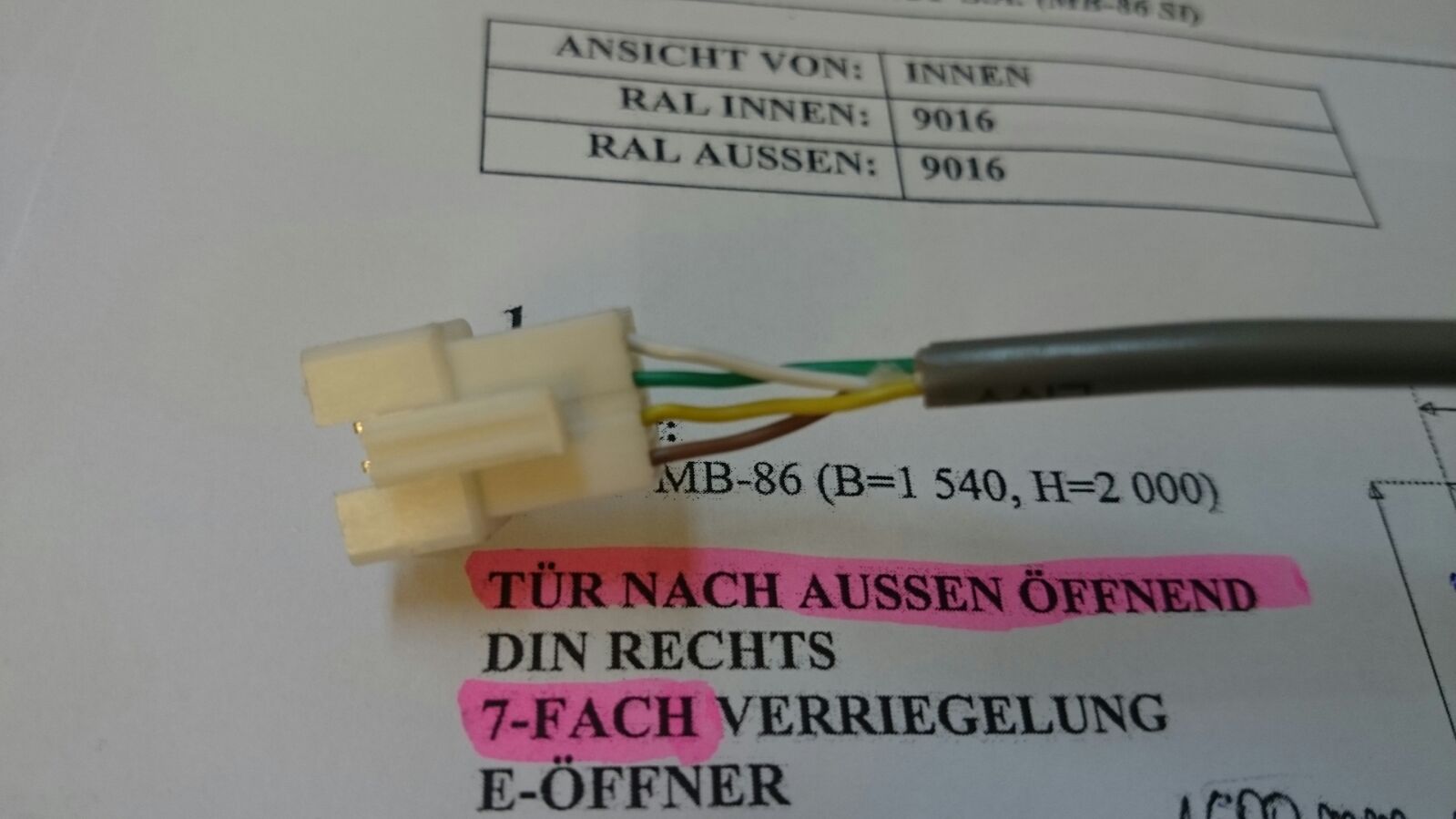

Wygląd płaskiej wtyczki do drzwi alu i pcv:
