Czytnik linii papilarnych, Klawiatura i RFID Inside
Czytnik linii papilarnych, klawiatura i RFID modele Inside, stalowe do implementacji w skrzydle drzwi mają jeden wymiar frezu i takie same wymiary zewnętrzne.
Wymiar korpusu: 36 × 47 × 29 mm (szer x wys x głębokość)

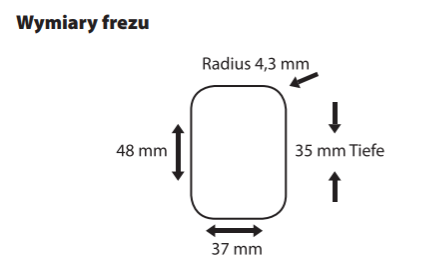

Wymiar frezu: >37 × 48 x 35 mm (szer x wys x głębokość)
Wymiar frezu: >37 x 48 x 25 mm (szer x wys x głębokość, najnowsza wersja czytnika linii papilarnych)
Wymiar ramka: 44,6 x 75,4 mm (szer x wys)
Szczegóły w Instrukcji obsługi i Schemacie okablowania w pudełku z produktem.
Schematy dwg. z dokładnymi wymiarami otworów do czytnika linii papilarnych:
BioKey Inside_mocowanie_w_skrzydle_44,6×75,4×1,2+0,3mm_dwie_części_promień_ 4,3mm_60mm odległość_do_zamocowania.dwg
BioKey Inside_Obudowa-Nr 1.dwg
Czytnik linii papilarnych z APP
Wymiar frezu: >37 x 48 x 25 mm (szer x wys x głębokość, najnowsza wersja czytnika linii papilarnych)
Czytnik linii papilarnych mini-X z APP
Wymiar frezu: >30 × 48 x 18 mm (szer x wys x głębokość)
Bluetooth&Code
Wymiary Bluetooth&Code (model szklany, czarny lub niebieski)
Panel przedni z podświetleniem: 45 x 90,5 x 2 mm (szer x wys x głębokość)
Wymiar obudowy: 39 x 84,5 x 16 mm (szer x wys x głębokość)
Wymiary frezu Bluetooth&Code: 39,8 x 85,3 mm x 16,8 mm, promień 5 mm
Szczegóły w Instrukcji obsługi i Schemacie okablowania w pudełku z produktem.

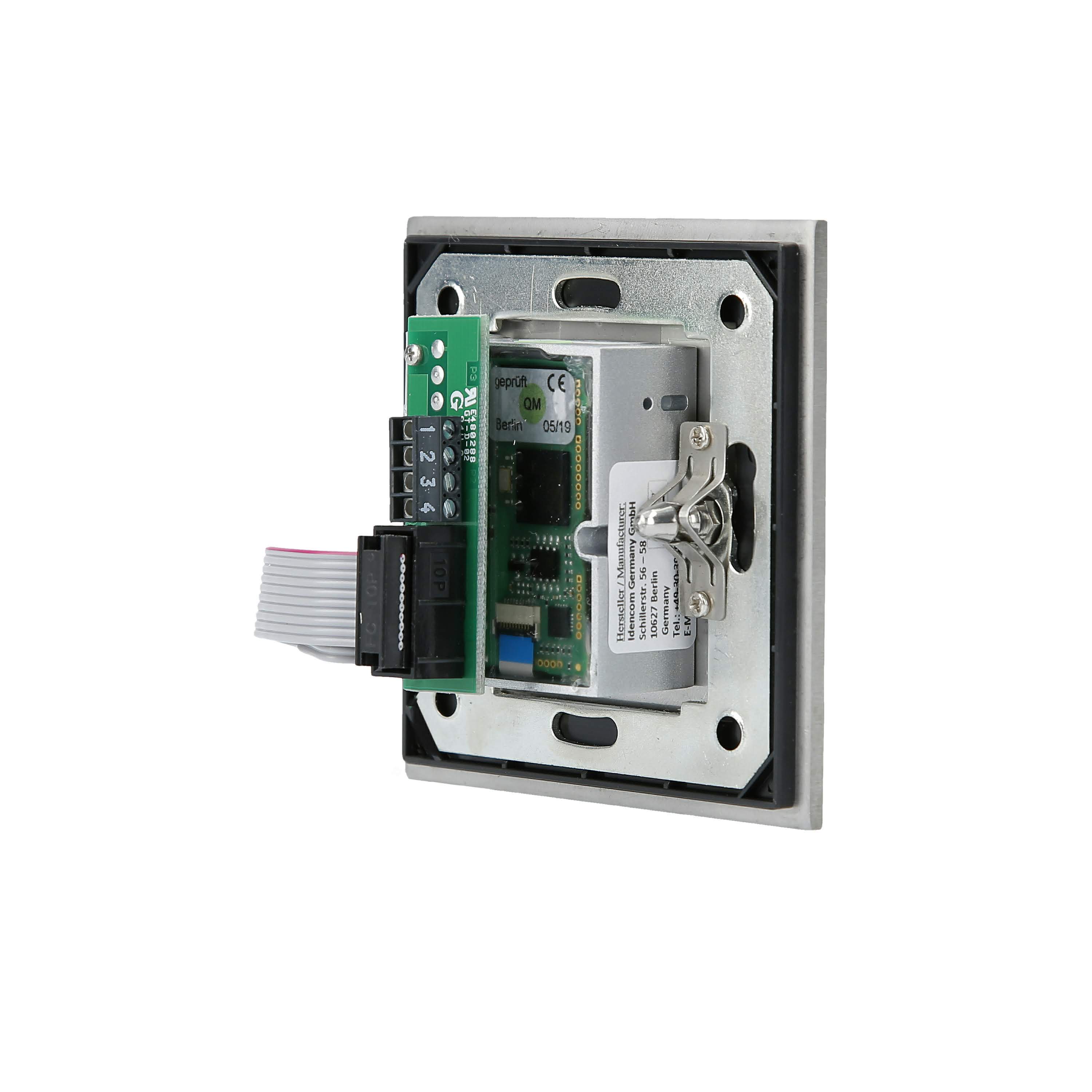

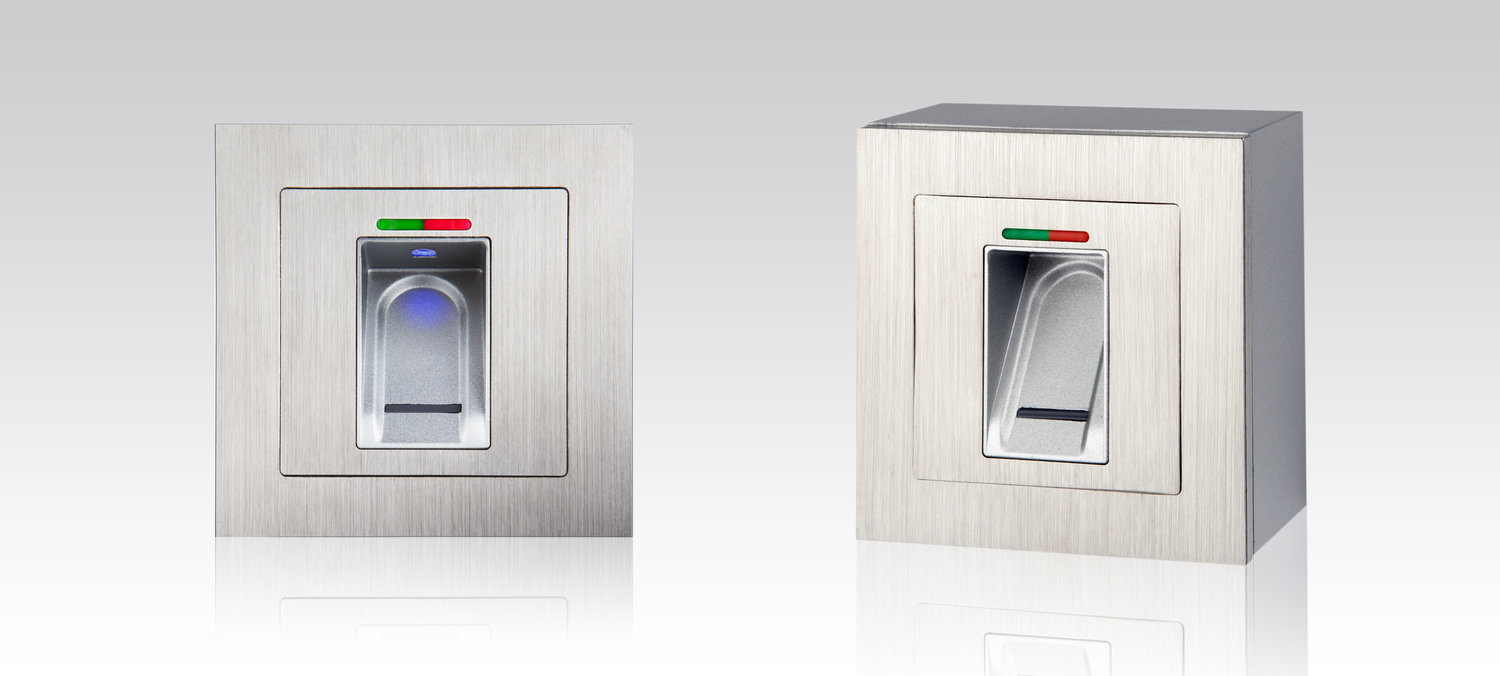

GATE Czytnik/Klawiatura/RFID
Wymiary GATE Czytnika/Klawiatury i RFID sa identyczne.
Wersja podtynkowa: wymiary zewnętrzne: 80,5 x 80,5 x 30 mm (szer x wys x głębokość)
Wymiary bez ramek: 55 x 55 x 30 mm (wchodzi do puszki elektrycznej)
Wersja natynkowa: wymiary zewnętrzne: 80,5 x 80,5 x 30 mm (szer x wys x głębokość) + 3 cm box zewnętrzny
Wymiary bez ramek: 55 x 55 x 30 mm
Więcej informacji w Instrukcji obsługi i Schemacie okablowania w pudełku z produktem.

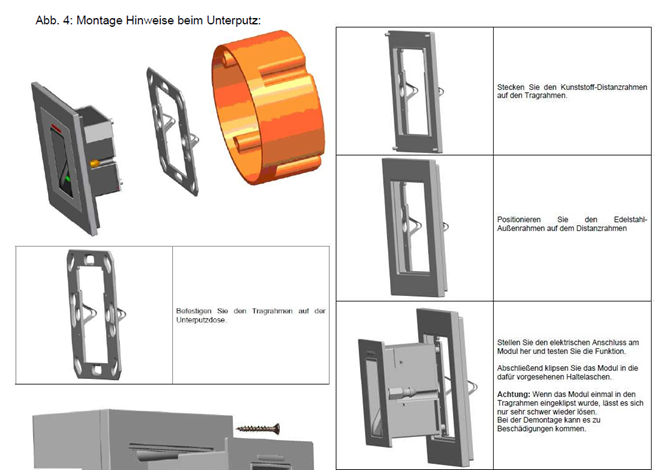

GATE Montaż Wersja podtynkowa
--

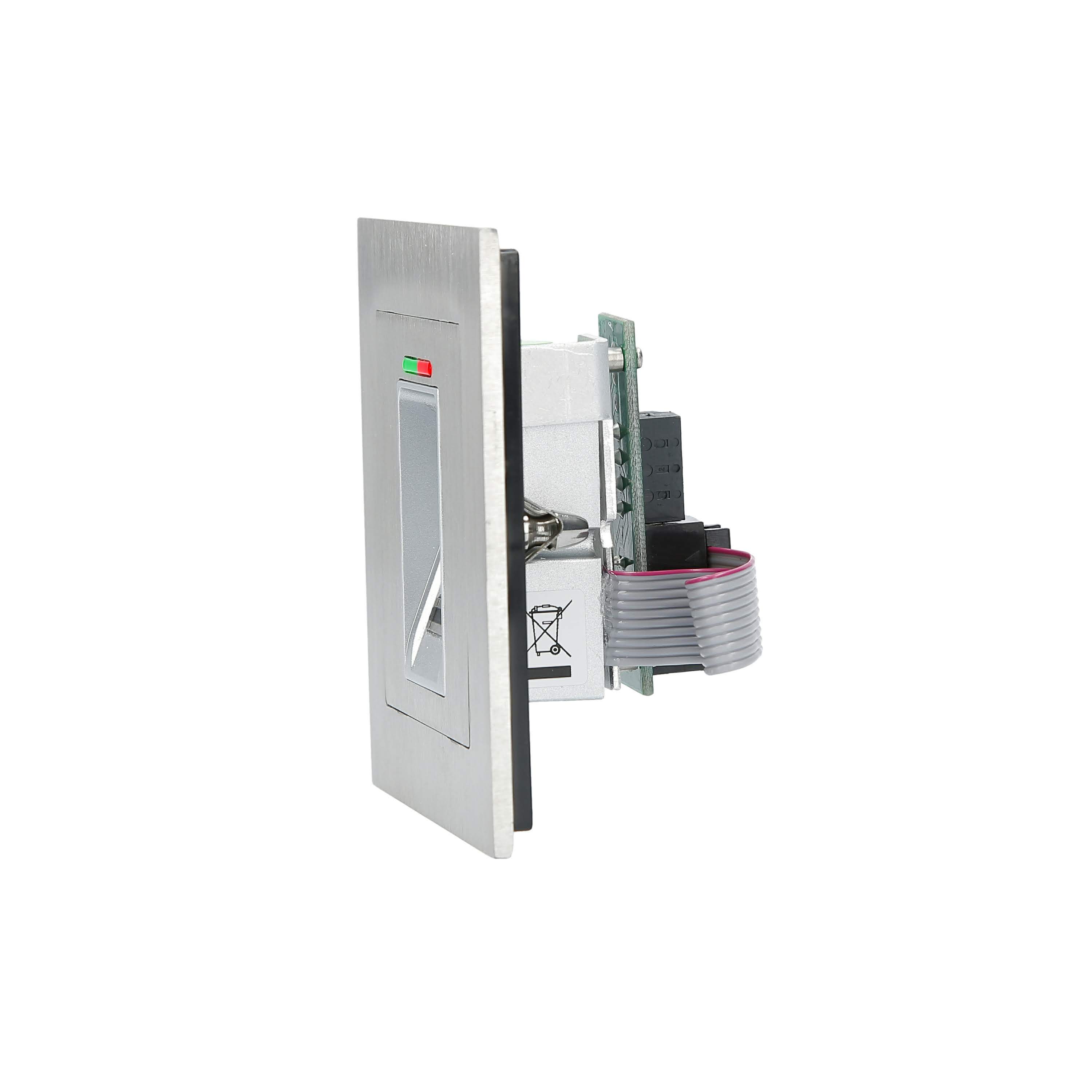

Czytniki Gate New Line wersja do wbudowania w drzwi: 44,6 x 75,4 x 1,5 mm (szer x wys x głębokość)
Pliki DWG
https://drive.google.com/drive/u/0/folders/1TvfgN9isZUPAIURTSm64IxTqej4Uca0B
