Gate z Whitebox do 09/2018

• Czytnik z Whitebox Jak podłączyć
• Którędy wyprowadzić przewody z puszki „Control Unit 4000”
• Jak max. długi może być kabel przy Gate łączący jednostkę zewnętrzną z Control Unit
• Ile prądu pobierają urządzenia Gate
• Czy jest możliwe po wyrwaniu czytnika Gate złączenie kabli i otwarcie drzwi?
• Gate Czy można połączyć z alarmem
• Gate Czytnik i klawiatura dwa urządzenia obok drzwi
• Whitebox z napięciem zmiennym
• Dane techniczne porównanie
• Wymiary Whitebox

Czytnik z Whitebox Jak podłączyć

Click here to expand...

1. Jeśli mamy do montażu czytnik/klawiaturę Inside/Gate z Whitebox (biała puszka po prawej stronie) to okablowanie (obojętne czy do zamków elektromechanicznych, czy do elektrozaczepu) należy wykonać wg tego samego schematu (patrz Instrukcja obslugi_BioKey Gate Basic).

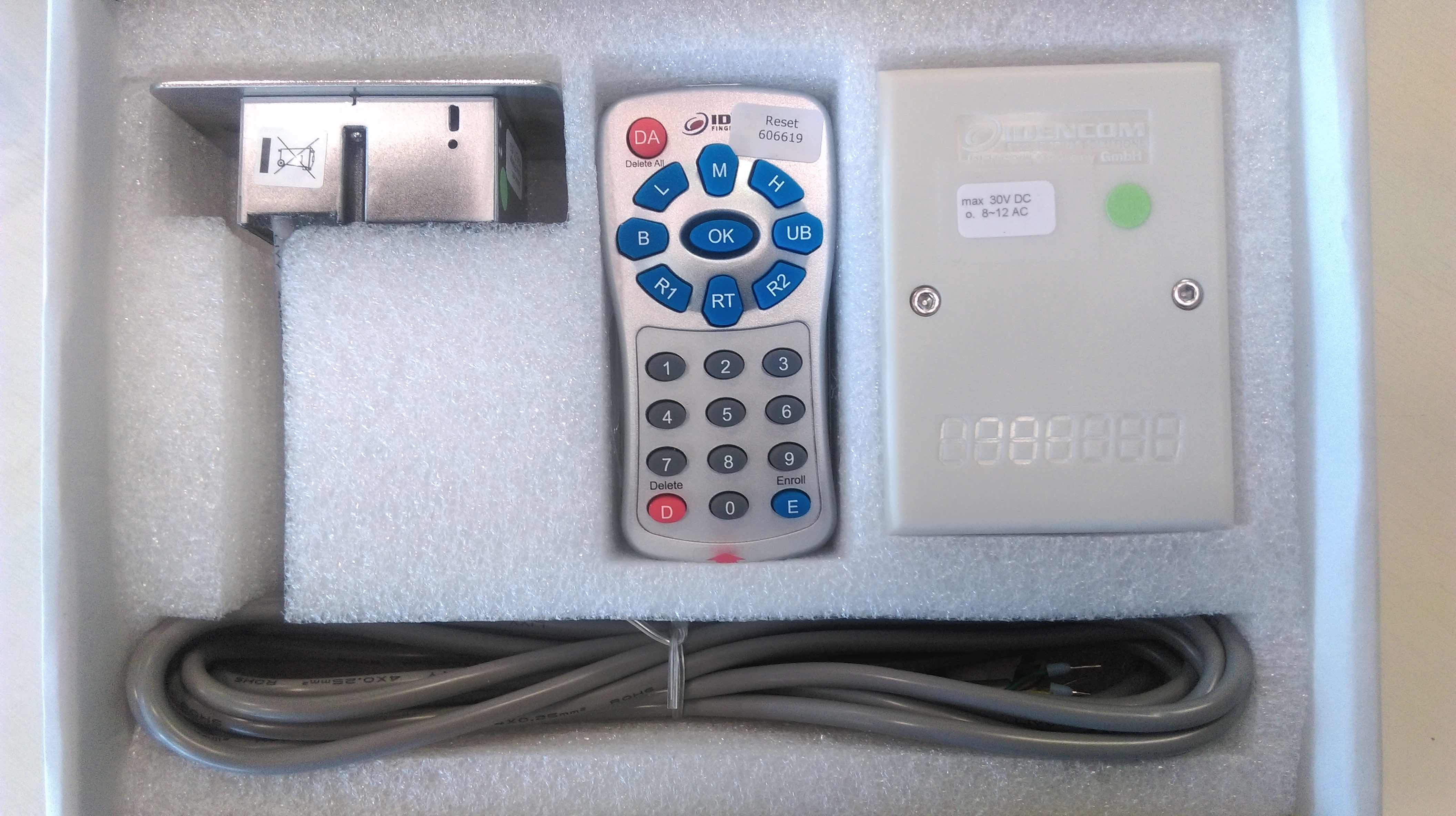

2. Normalnie w zestawie nie ma okrągłego kabla łączącego BioKey czytnik (jednostkę zewnętrzną) z Whitebox (Relais Platine zwana również Control Unit 4000)

3. W niektórych przypadkach dostarczamy okrągły kabel  (już połączony z czytnikiem BioKey), wtedy należy podłączać wg: Verkabelung_Rundkabel vorbereitet für Whtiebox Relay Platine

Schemat podłączenia uniwersalny

Schemat podłączenia gu

Schemat podłączenia kfv

Schemat podłączenia winkhaus

Którędy wyprowadzić przewody z puszki „Control Unit 4000”

Click here to expand...

Pytanie: Którędy wyprowadzić przewody z puszki „Control Unit 4000”? Nie ma żadnych otworów oprócz mocowania. Czy mamy je sami wykonać?

Dwa na czerwono oznaczone punkty służą do zamocowania śrubami

Pytanie: Którędy wyprowadzić przewody? Nie ma przewidzianego otworu.

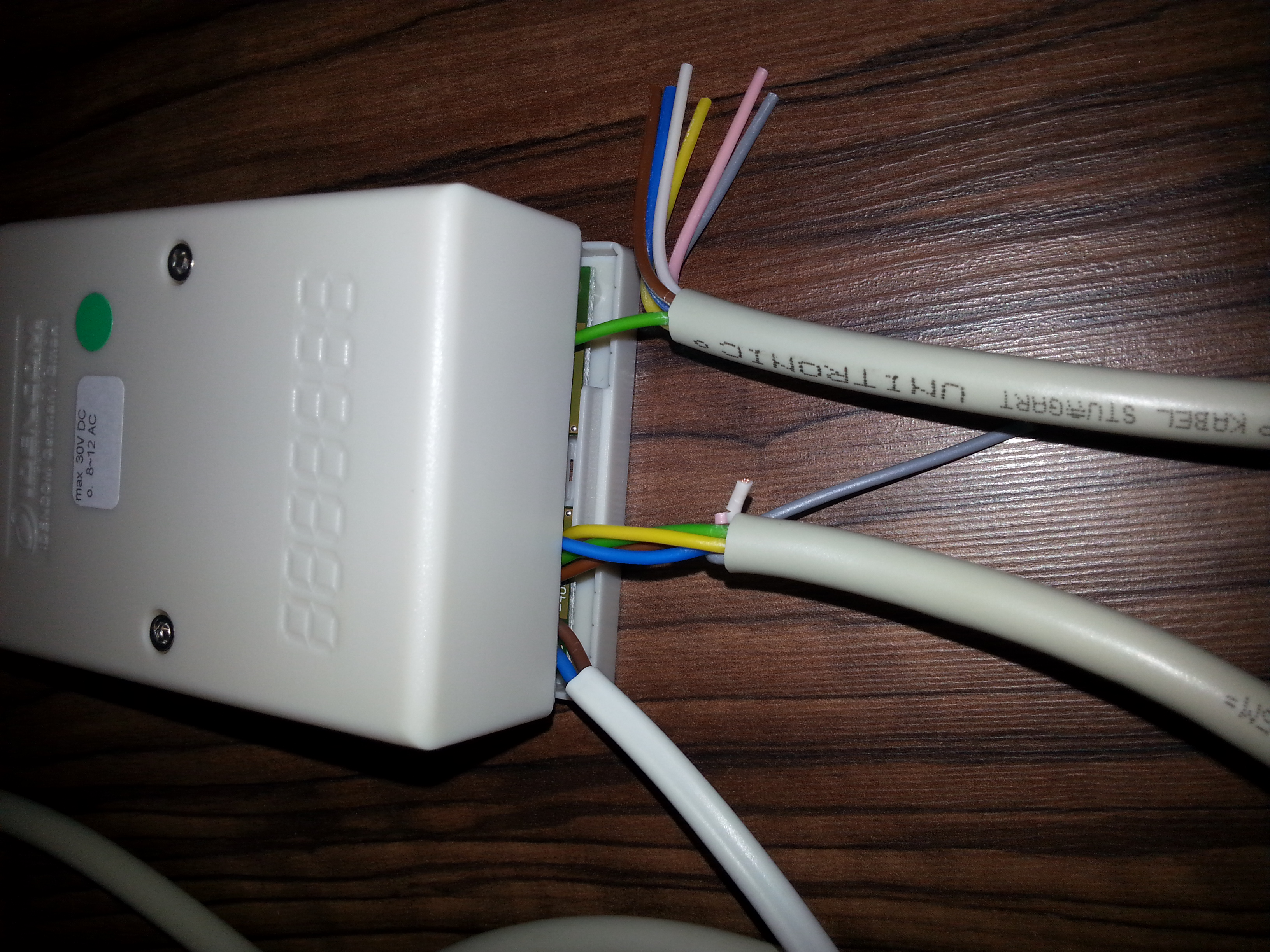

Odpowiedz 2. W miejscach zaznaczonych na czerwono można wyłamać plastik w celu wyprowadzenia kabli.

Jak max. długi może być kabel przy Gate łączący jednostkę zewnętrzną z Control Unit



Click here to expand...

Przy kablu CAT5 (średnica 0,51 mm lub więcej, three-strandingl) można założyć długość 50 m.

Ile prądu pobierają urządzenia Gate

Click here to expand...

Urządzenia Gate pobierają ok. 200mA, x 5 V = 1 W

Gdzie zamontować puszkę z zestawu Gate

Click here to expand...

Gdzie zamontować puszkę? Koło transformatora w skrzynce rozdzielczej?

Odpowiedz 3. Puszkę należy zamontować na tzw. Hutschiene (zamówić u nas lub dokupić samemu)

Czy jest możliwe po wyrwaniu czytnika Gate złączenie kabli i otwarcie drzwi?

Click here to expand...

Nie, nie jest to możliwe. Gate składa się z dwóch części: zewnętrznej i wewnętrznej.

Cała technologia działania  i logika czytnika mieści się w tzw. Whitebox (część wewnętrzna).

Whitebox (białą część) podczas montażu należy umieścić wewnątrz pomieszczenia, w skrzynce elektrycznej.

Gate Czy można połączyć z alarmem

Click here to expand...

Do połączenia z alarmem należy użyć czytnika/klawiatury Gate z min. 2 przekaźnikami, z zaznaczeniem, że urządzenie będzie podłączane do alarmu.

Gate Czytnik i klawiatura dwa urządzenia obok drzwi

Click here to expand...

Czy można podłączyć obok drzwi z zamkiem Winkhaus na murze dwa urządzenia Gate: czytnik i klawiaturę Idencom?

Tak, jest to technicznie możliwe. Zarówno czytnik linii papilarnych Gate jak i klawiatura Gate mają tzw. Whitebox. Obydwa urządzenia zostają równolegle podłączone. Obydwa urządzenia są zasilane prądem z zasilacza i przekaźniki obu Whitebox są równolegle przełączane.



Inną kombinacją z podobnymi funkcjami jest zastosowanie nowego rozwiązania:

Od 2017 r. czytnik linii papilarnych Idencom ma nową funkcje. Nowym Mini – pilotem, w który jest wyposażony każdy zestaw z czytnikiem linii papilarnych, można dodatkowo otwierać drzwi kodem. Funkcja ta pozwala korzystać z czytnika linii papilarnych w rozszerzony sposób: z jednej strony bez kluczowo na zapamiętane wzorce palców, z drugiej strony kodem na klawiaturze breloka. Nowa funkcja wydaje się szczególnie przydatna w przypadku np. czasowego udostępnienia klawiatury-breloka dla gości biznesowych czy prywatnych.



Whitebox z napięciem zmiennym

Click here to expand...

Archiwalne do 9/2018:

Czytniki podłączamy zawsze do zamków/elektrozaczepów z napięciem stałym

Opcja A:

680 809 Biokey z Blackbox  do elektrozaczepów z napięciem stałym DC 8-24 V

Wyjątek stanowi tzw. uniwersalny Whitebox, który gwarantuje uniwersalność zastosowania i 100% działanie niestandardowych systemów

Opcja B:

680 900 Biokey z Whitebox do elektrozaczepów z napięciem stałym DC do 5A lub napięciem zmiennym AC

Art. Nr. 682 900 BioKey z Whitebox i 2 przekaźnikami (działa np. z Fuhr elektrozaczep 6-12 AC/DC)

1) Biokey Inside z Blackbox pracuje na napięciu stałym DC (8~24 V DC)

2) Jeśli musi pracować na napięciu zmiennym  AC należy użyć tzw.Whitebox (8~ 12 V AC lub 8~24 V DC)

Nr katalogowy artykułu:

Nr. 680 900  (9=Whitebox)

Nr. 680 800  (8=Blackbox)

Ostatnia cyfra oznacza rodzaj zamka np.: Nr. 680 803 (3=Fuhr)

Czytnik linii papilarnychz Whitebox, uniwersalny do elektrozaczepu:  + 39 EUR

Czytnik: Nr. 680 900-> 448 + 39 = 487 EUR

Klawiatura: Nr. 670 900-> 348 + 39 = 387 EUR

3) Modele z Whitebox do elektrozaczepu AC/DC maja wersje:

• standard
• 2 przekazniki+pilot
• 2 przekazniki + pilot z mozliwoscia podlaczenia do alarmu

Nie maja wersji 1 przekaznik+pilot.

Dane techniczne porównanie

Click here to expand...

INSIDE do zamków elektromechanicznych

Napięcie zasilania:	8‒24 V DC (nie podłączać prądu przemiennego AC!)
Przekaźnik:	24 V DC 500 mA (maks.)

INSIDE do Elektrozaczepow Art. Nr 680 809 (Blackbox)

Napięcie zasilania:	8‒24 V DC (nie podłączać prądu przemiennego AC!)
Przekaźnik:	1500 mA (maks.)

GATE+ Art. Nr 680 900 (Inside with Whitebox)

Napięcie zasilania:	8‒30V DC  lub 8-12V AC
Przekaźnik:	24 V AC/DC 5.0A (maks.)

Wymiary Whitebox

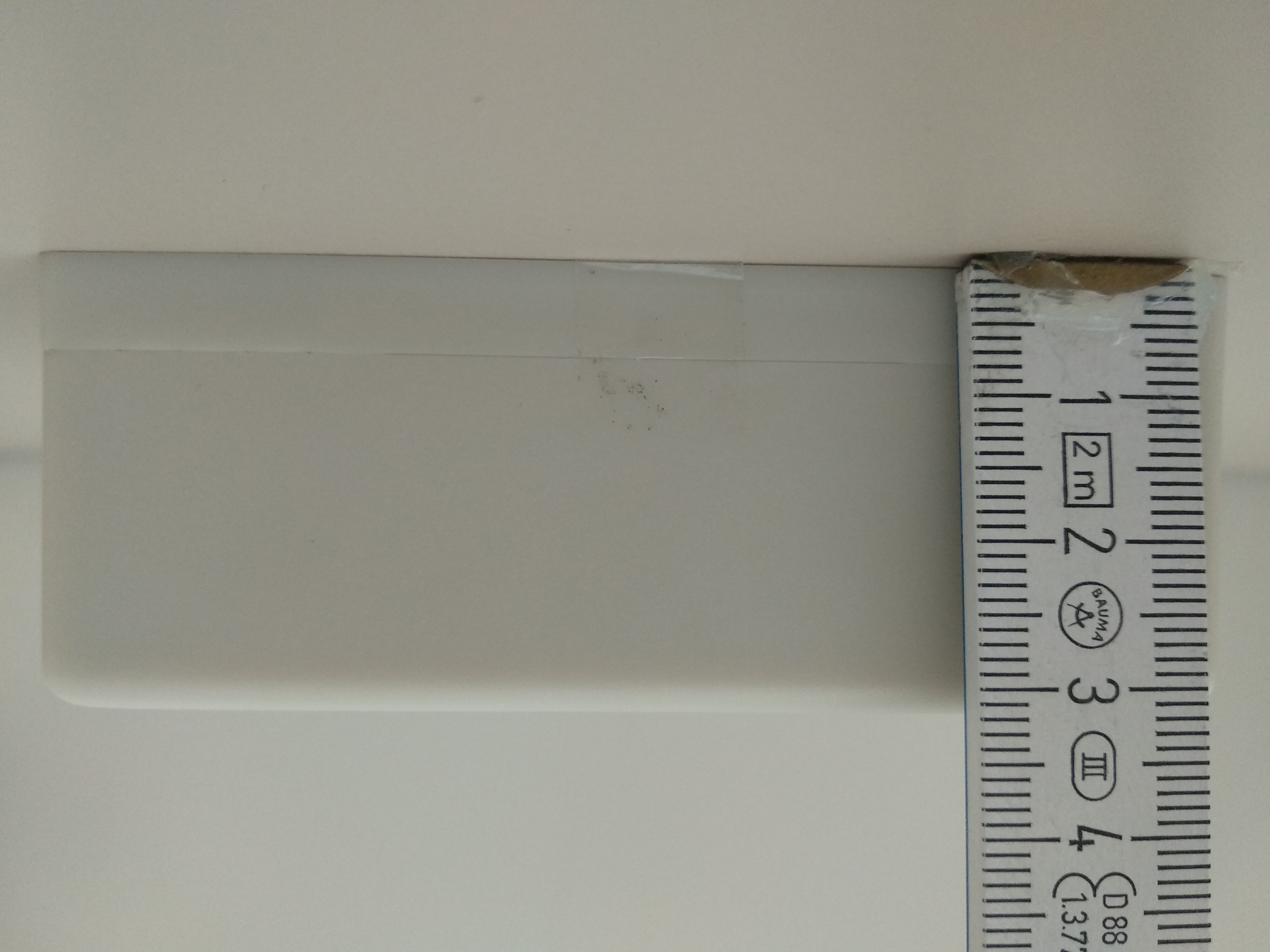

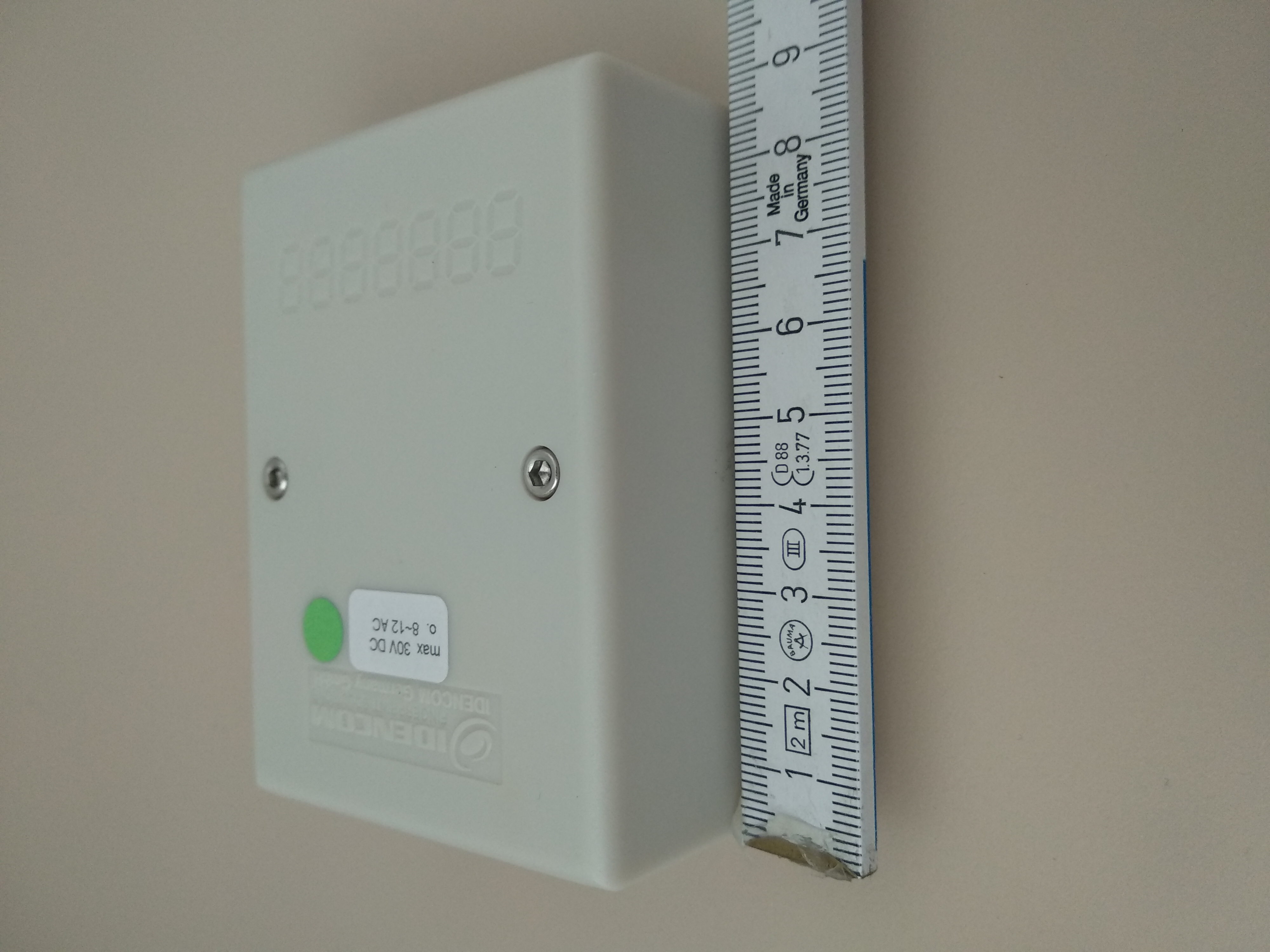

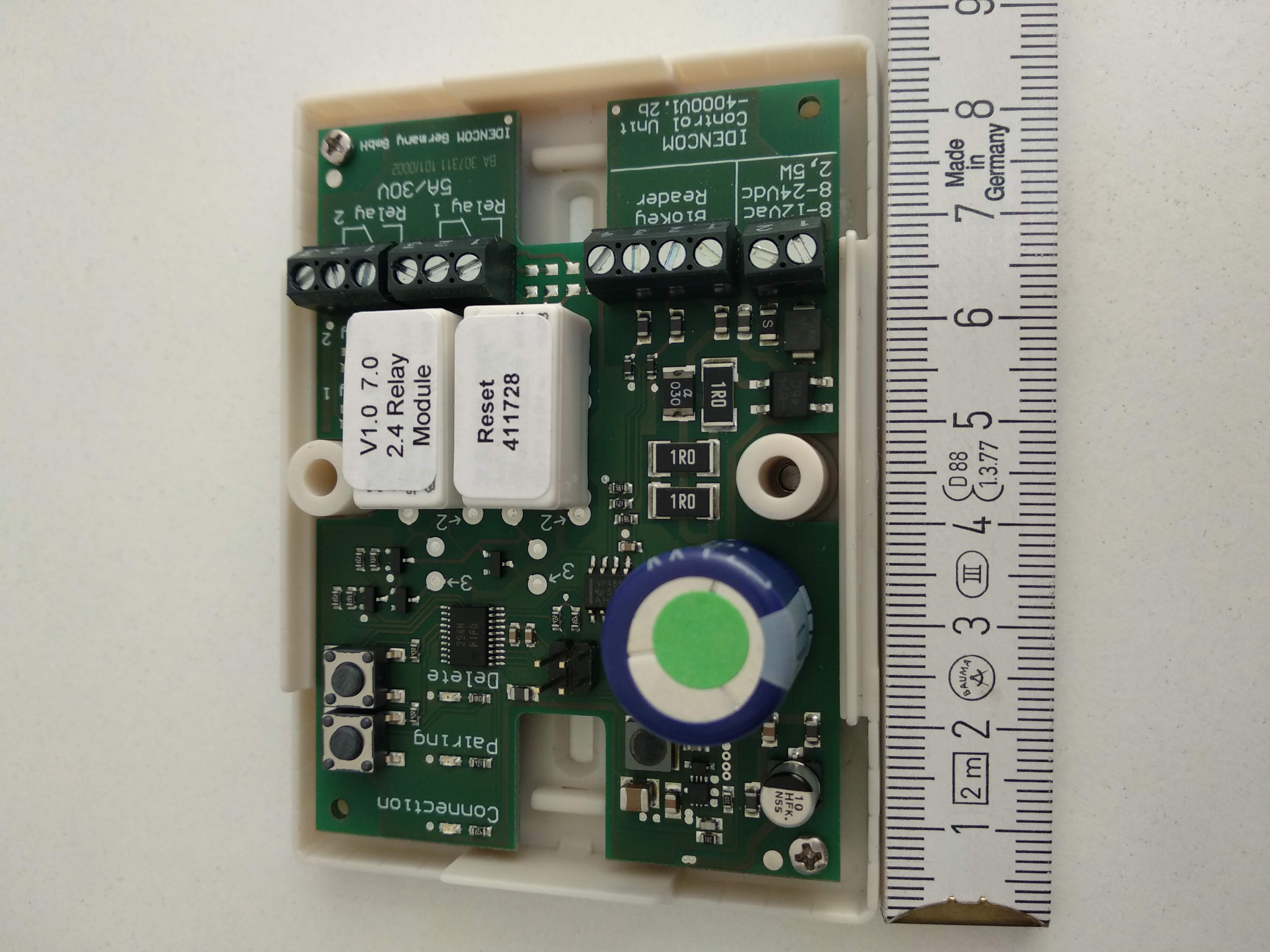

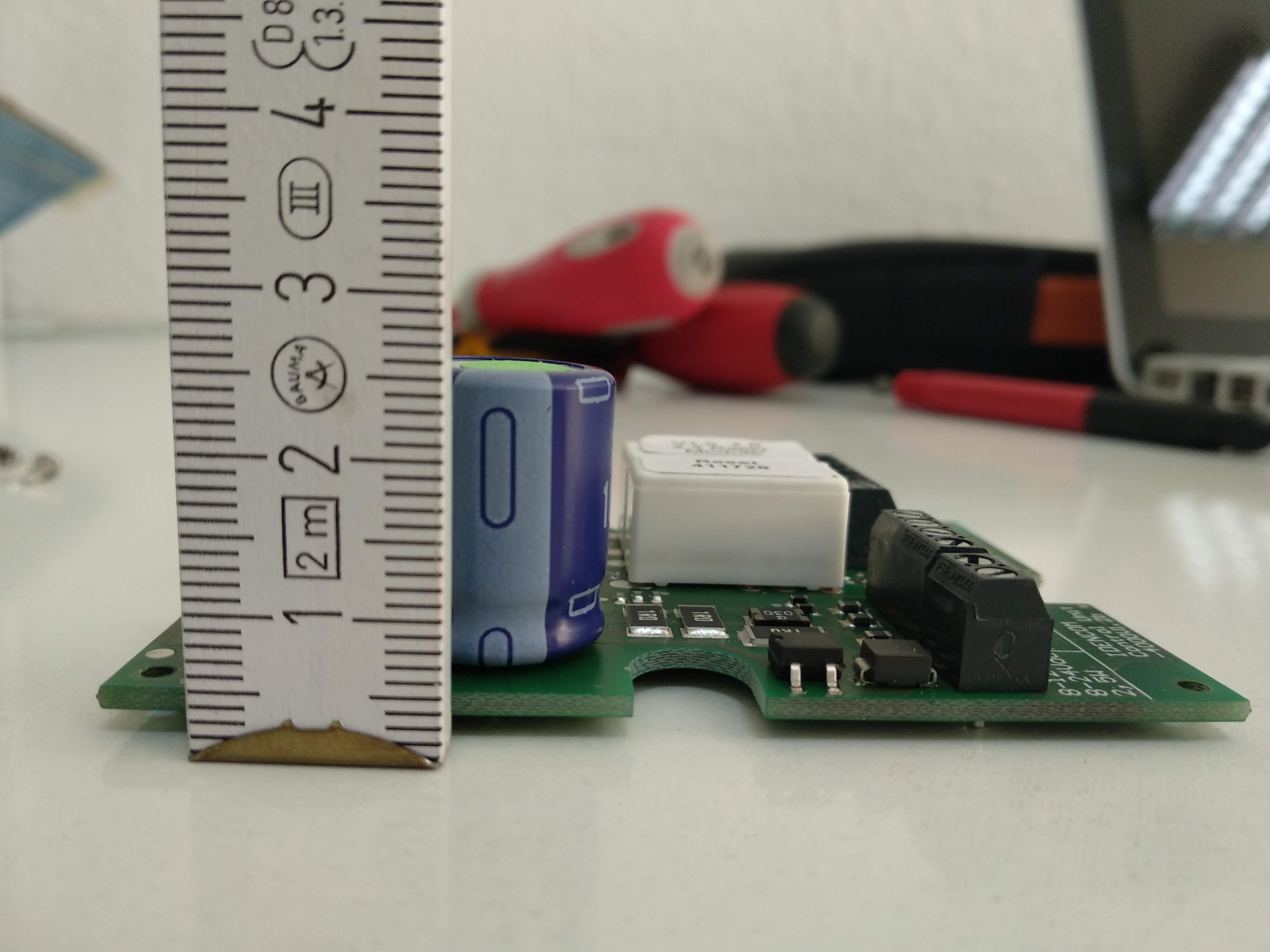

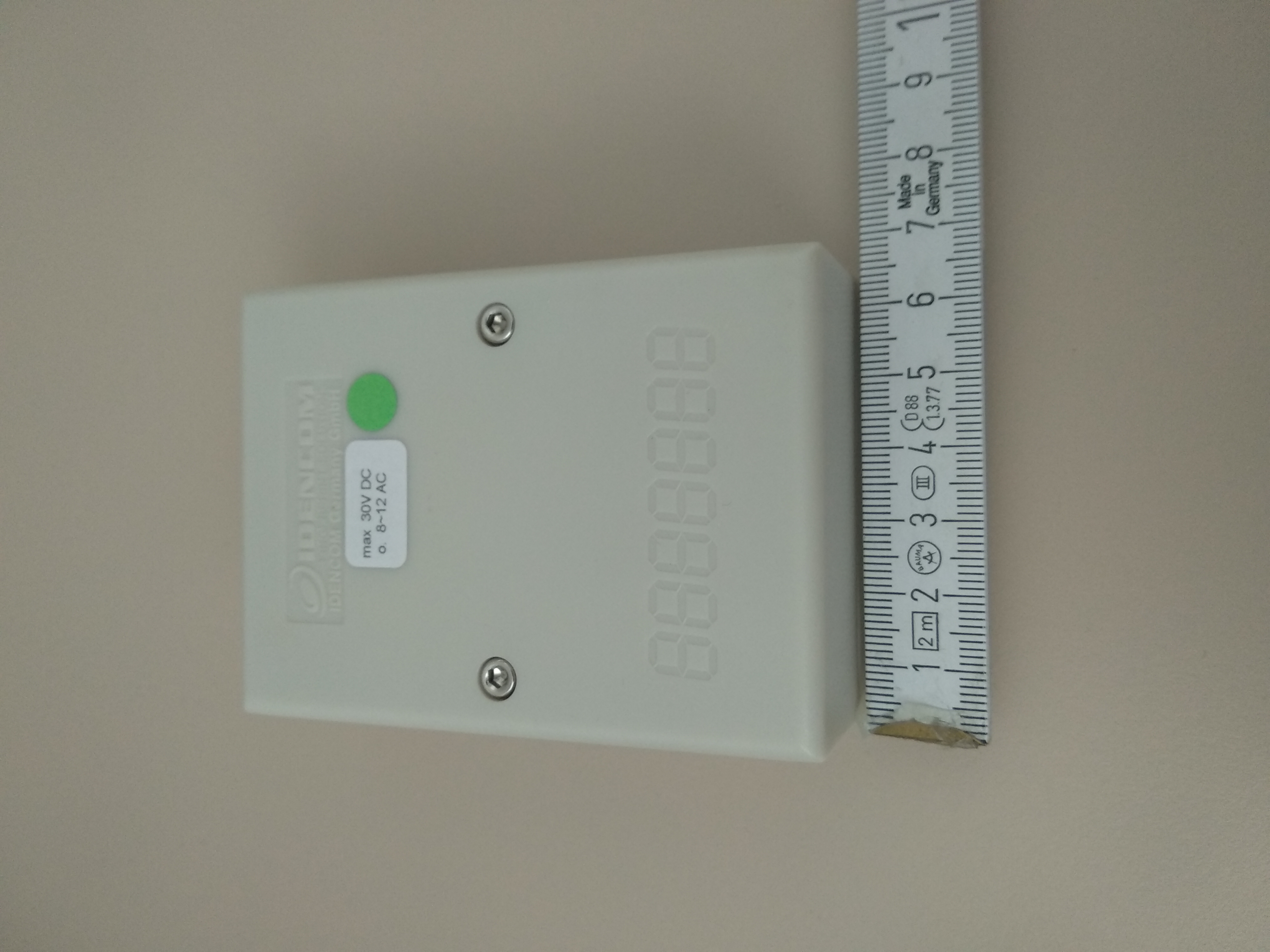

Wymiary: 6,5 x 9 x 3 cm

Click here to expand...
