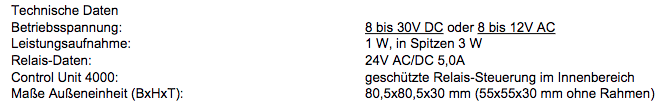

Dane techniczne
Napięcie zasilania: |
8‒30V DC lub 8-12V AC |
Pobór mocy: |
1 W, w końcówkach 3 W |
Przekaźnik: |
24 V AC/DC 5.0A (maks.) |
Zakres temperatur: |
od -20°C do +85°C |
Pamięć: |
do 150 wzorców palców, w tym 9 palców Masterfinger |
Obudowa: |
IP 65, szczelnie odlana, do użytku zewnętrznego |
Control Unit 4000 |
przekaźnik sterujący chroniony wewnątrz |
Wymiary zewnętrzne |
80,5x80,5x30 mm (wys. x szer x głębokość), bez ramek 55x55x30 mm |
Protokół dostępu: |
>1000 zapisów w jednostce zew. |
Gwarancja producenta: |
24 miesiące |
Gate Schemat podłączenia do 2020 r.(archiv)
Montaż jednostki zewnętrznej i wewnętrznej
|
Jeśli podłączenie do prądu zostało poprawnie wykonane i Gate jest w stanie fabrycznym (jeszcze bez zapamiętanych palców) czerwona + zielona diody LED świecą nieprzerwanie. W jednostce zewnętrznej po prawidłowym montażu świeci nieprzerwanie niebieska dioda LED. Control Unit 4000 H (H=Hutschiene/na szyne montażową) musi znajdować się w bezpiecznym miejscu i nie może być dostępna z zewnątrz! |

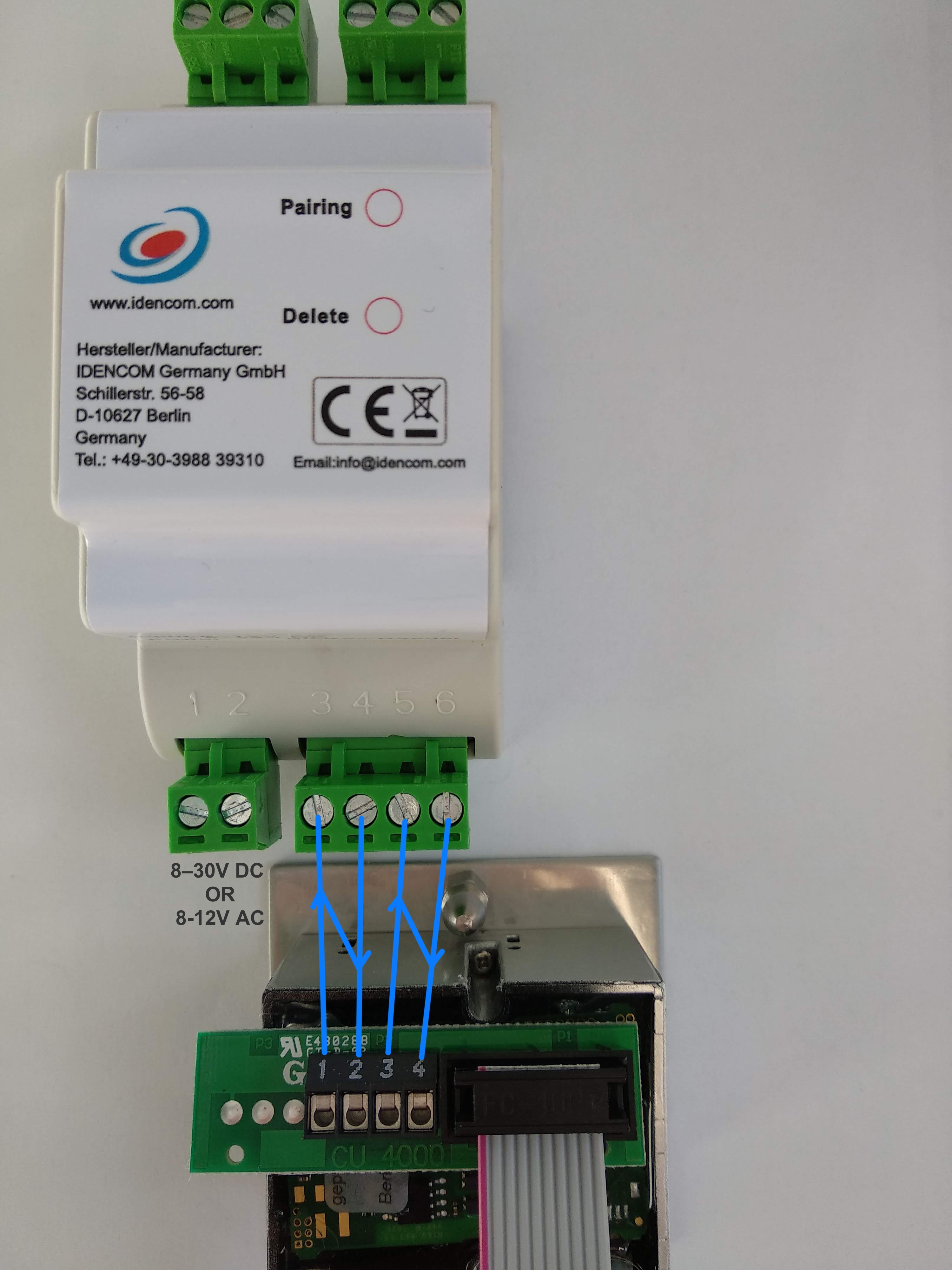

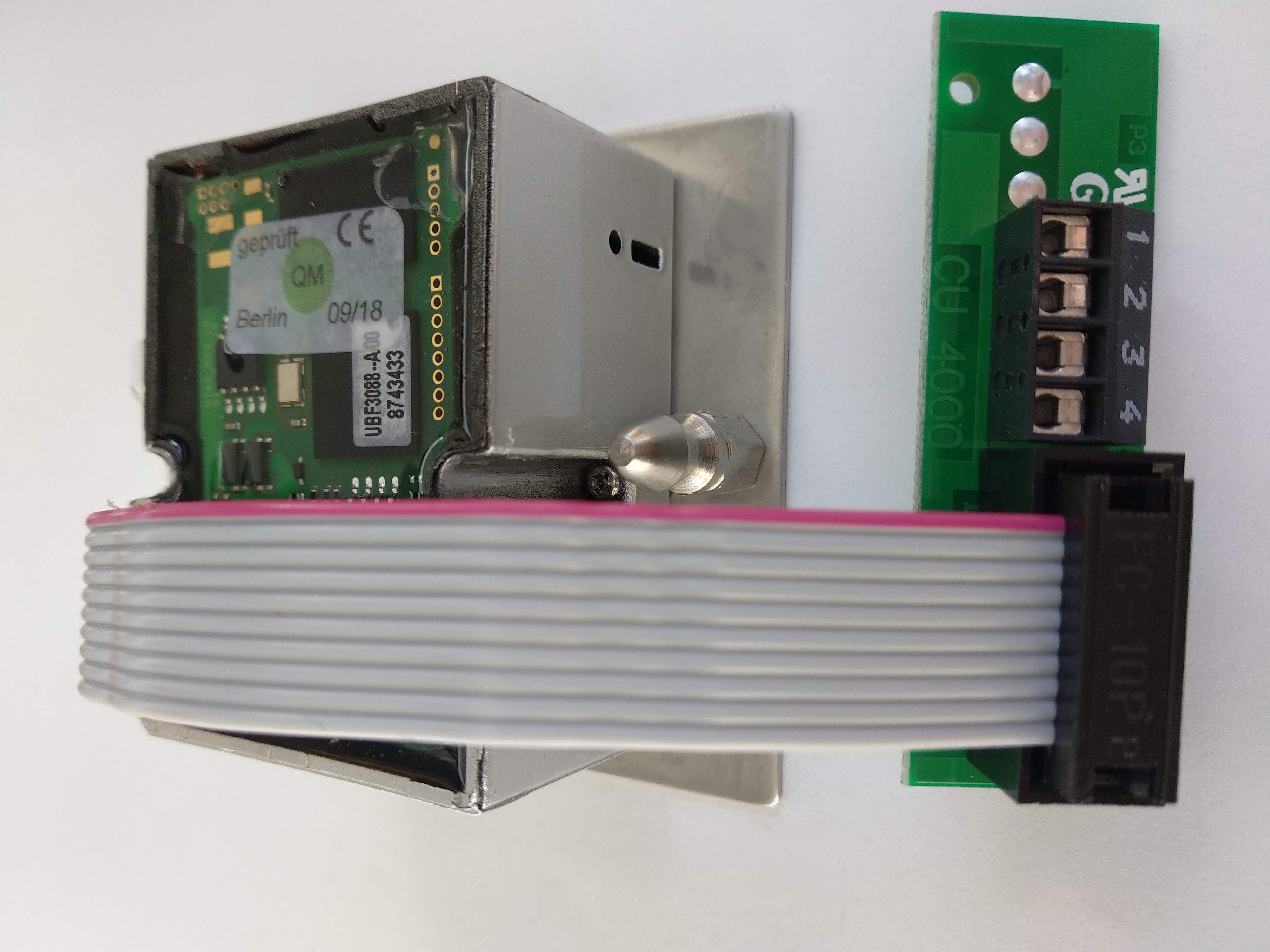

Rys. 1 Okablowanie Przy montażu natynkowym należy prawidłowo połączyć kabel płaski = czerwona linia, patrz rys. i zdjęcia.

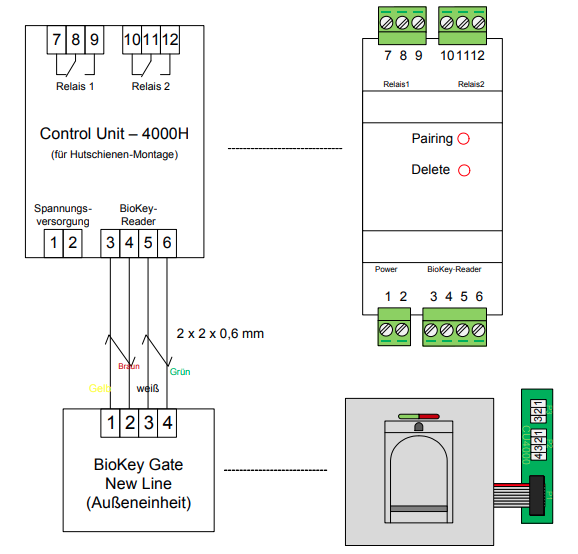

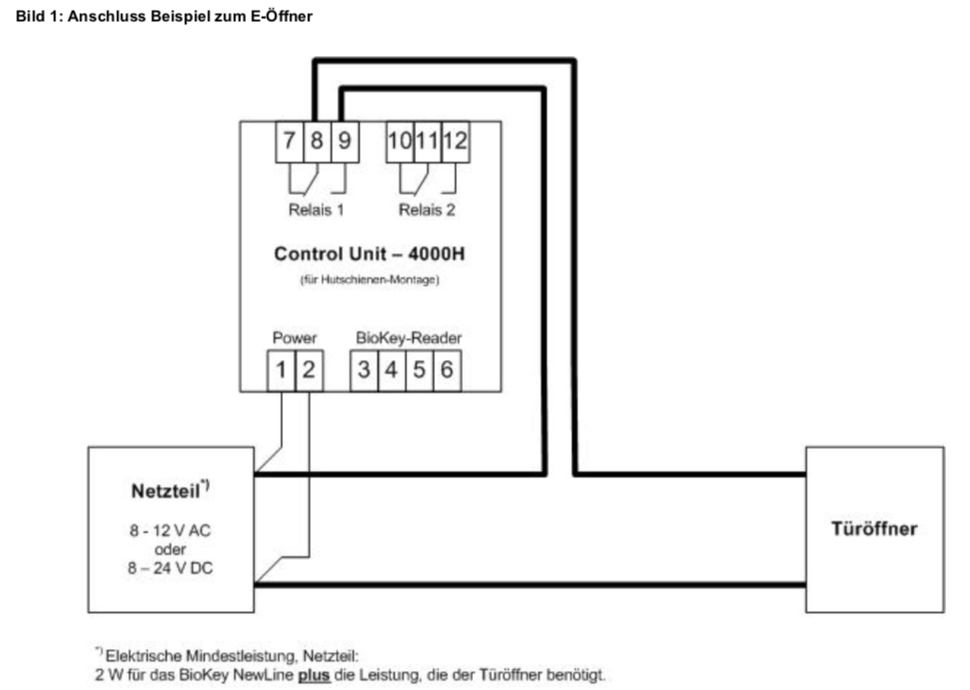

Schemat okablowania Control Unit z E-Öffner

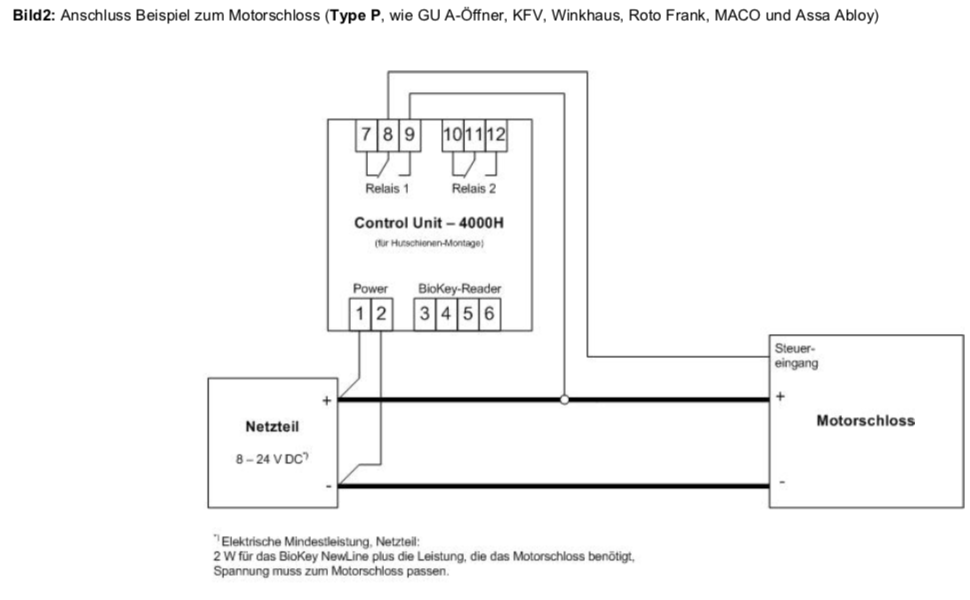

Schemat okablowania Control Unit z zamkami elektromechanicznymi
Schematy okablowania dla Czytnika/Klawiatury Gate Basic/Premium/Premium Plus sa identyczne.
Autotest
Krok 1:
Montaż jednostki zewnętrznej i wewnętrznej Jeśli podłączenie do prądu zostało poprawnie wykonane i Gate jest w stanie fabrycznym (jeszcze bez zapamiętanych palców/kodów) czerwona + zielona diody LED świecą nieprzerwanie.
Krok 2:
Do kontroli prawidłowego podłączenia czytnika z zamkiem przewidziany jest Autotest pilotem (bez konieczności wprowadzania odcisków palców producenta czy montażysty na czytniku dla klienta). Autotest daje gwarancje, że podłączenie zamka w drzwiach z czytnikiem zostało prawidłowo wykonane i przejście kablowe, zasilanie i czytnik) pracują poprawnie. Autotest służy również, aby zademonstrować właścicielowi/deweloperowi, że podłączenie drzwi, zamka i czytnika poprawnie funkcjonuje.
Autotest przeprowadzamy przy pomocy pilota.
Na wstępie należy sprawdzić, czy czytnik znajduje się w stanie ustawienia fabrycznego. Czerwona i zielona diody LED świecą nieprzerwanie.
Następnie pilotem przyciskamy: 0 -> OK
-
Autotest startuje automatycznie: kontrolowane są parowanie, kodowanie i połączenie. Autotest trwa około 10 sek.
Test poprawny: zamek się otwiera i diody (czerwona i zielona) świecą znowu nieprzerwanie.
Test negatywny: zamek nie reaguje lub dioda świeci na czerwono→ sprawdzić podłączenie zamka wg Schematu okablowania.
W przypadku Klawiatury Autotest wykonujemy przy pomocy Mastercode (Mastercode fabryczny = 2587).
Rys. 1 Okablowanie Przy montażu natynkowym należy prawidłowo połączyć kabel płaski = czerwona linia, patrz rys. zdjęcia.
Control Unit 4000H (H=Hutschiene) musi znajdować się w bezpiecznym miejscu i nie może być dostępna z zewnątrz!
Autotest
Do kontroli prawidłowego podłączenia czytnika z zamkiem przewidziany jest Autotest pilotem (bez konieczności wprowadzania odcisków palców producenta czy montażysty na czytniku dla klienta). Autotest daje gwarancje, że podłączenie zamka w drzwiach z czytnikiem zostało prawidłowo wykonane i przejście kablowe, zasilanie i czytnik) pracują poprawnie. Autotest służy również, aby zademonstrować właścicielowi/deweloperowi, że podłączenie drzwi, zamka i czytnika poprawnie funkcjonuje.
Autotest Czytnik linii papilarnych
- Montaż jednostki zewnętrznej i wewnętrznej według schematu podłączenia.
- Jeśli podłączenie do prądu zostało poprawnie wykonane i Gate jest w stanie fabrycznym (jeszcze bez zapamiętanych palców/kodów). Czerwona + zielona diody LED świecą nieprzerwanie.
Następnie pilotem przyciskamy: 0 -> OK
- Autotest startuje automatycznie: kontrolowane są parowanie, kodowanie i połączenie. Autotest trwa około 10 sek.
- Test poprawny: zamek się otwiera i diody (czerwona, zielona i niebieska) świecą znowu nieprzerwanie.
- Test negatywny: zamek nie reaguje lub dioda świeci na czerwono→ sprawdzić podłączenie zamka wg Schematu okablowania.
Autotesty pilotem są nielimitowane, aż do zapamiętania pierwszego Masterfinger.
Analiza błędu
| Opis błędu jednostka zewnętrzna | Przyczyna | Co należy zrobić |
|---|---|---|
| Miga tylko czerwona dioda LED | Jednostka zew. i wew. źle sparowane | Pairing taster” z Control Unit 4000H przez 3 sek. trzymając naciskać: nowe sparowanie |
| Miga czerwona i zielona dioda LED | RS485 Bus błąd magistrali, błąd w okablowaniu | Sprawdzić/wymienić Zaciski 5 i 6 |
| Czerwona dioda LED świeci constant | Defekt Hardware | Konieczna wymiana. Zgłoszenie na support@idencom.pl |
| Opis błędu jednostka wew. Relais/Przekaźnik | Przyczyna | Co należy zrobić |
|---|---|---|
| Jeśli więcej niż 1 raz (>1) został rozpoznany palec, a drzwi się nie otwierają (przekaźnik nie przełącza) | a) Jednostka wew. nie jest podłączona do zew. |
a) sprawdzić okablowanie |

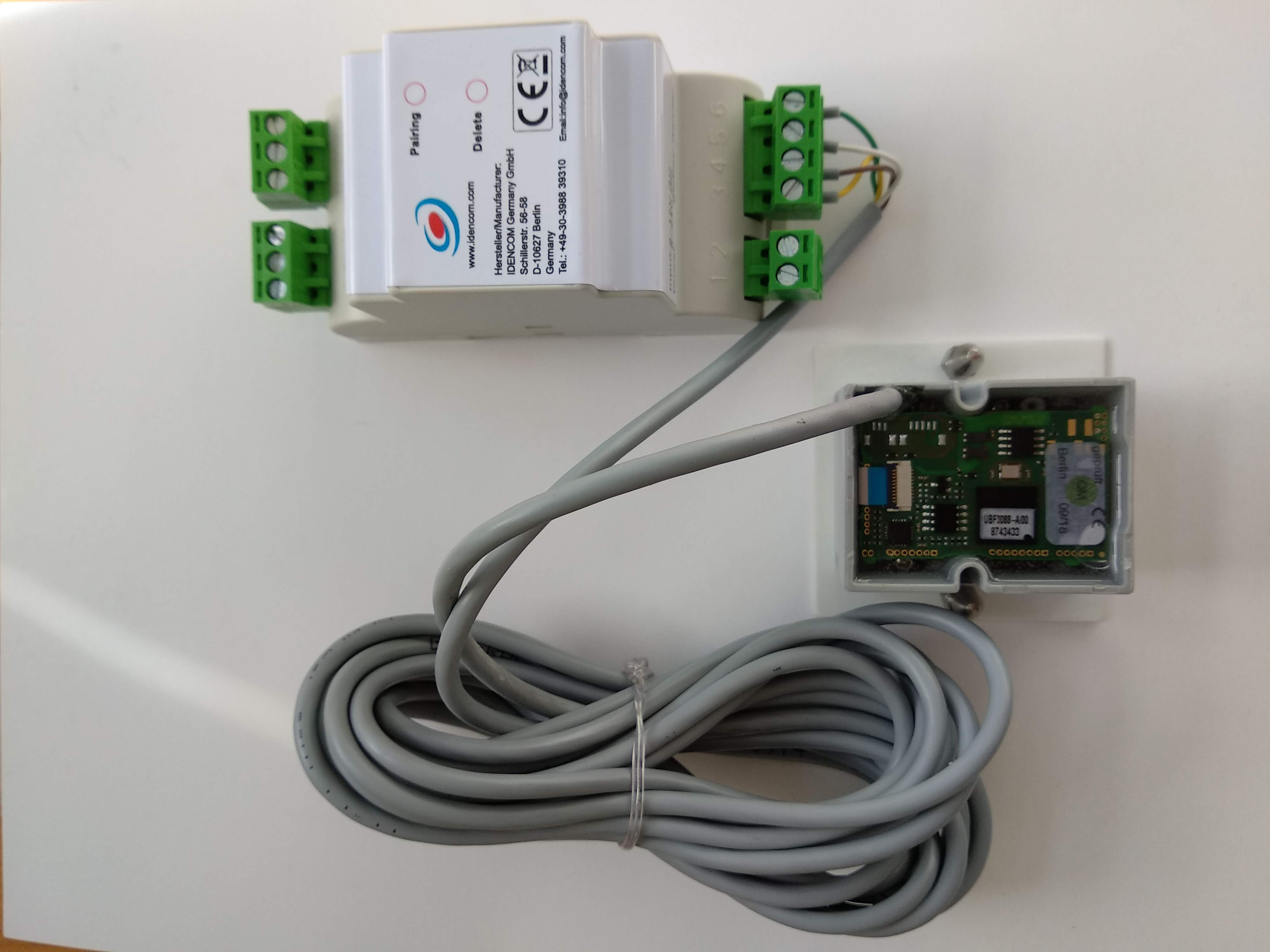

Kabel Whitebox
Zakres dostawy Art Nr. 680 900 zawiera 5m kabel (koszt jest wliczony w cenę produktu). Samego kabla nie można u nas zamowic bo nie mamy go jako osobnego produktu w programie.
Wtyczka JST SMP-04V-NC z powiązanymi stykami BHF-001T-0,8BS, gniazdo zaciskane.
Kabel: LiYY 4x 0,14 mm² długość 5m. Końcówki tulejkowe (izolowane) o przekroju 0,14mm².
Zielona wtyczka Whitebox (montaż na szynie) jest w zakresie dostawy i powinna być juz włożona do Whiteboxa.
Art Nr. 680 900 immer ein passendes 5m Kabel beiliegen (Kosten sind im Produktpreis inkl.).
Einzeln nachbestellbar ist dieser Artikel momentan noch nicht angelegt. Schätzungsweise wird das dann ähnlich dem ArtNr. 300 017 sein: somit schätze ich mal auf einen Preis von 20€.
An sich ist der Stecker ein: JST SMP-04V-NC mit den zugehörigen Kontakten: BHF-001T-0,8BS Crimp Socket
Das Kabel: LiYY 4x 0,14 mm² mit einer Länge von 5m. Aderendhülsen (isoliert) mit einem Querschnitt von 0,14mm².
Der grüne Stecker der Whitebox (Hutschienen-Montage): der muss immer mitgeliefert werden und sollte schon an der Whitebox stecken.
Dla Gate z Whitebox nie jest potrzebny kod parowania. Klienci mogą tutaj nacisnąć przycisk parowania na Whiteboxie.
Jeżeli chodzi o kod fabryczny: zawsze używaj tego, który jest naklejony na skanerze. W przekaźniku kod fabryczny nie jest przechowywany.
Bei der Gate-Ausführung wird kein Paarungscode gebraucht. Die Kunden können hier die Paarungstaste an der Whitebox drücken.
Sofern der Werkscode gemeint ist: immer den verwenden, der auf dem Scanner klebt. Im Relais wird kein Werkscode gespeichert.

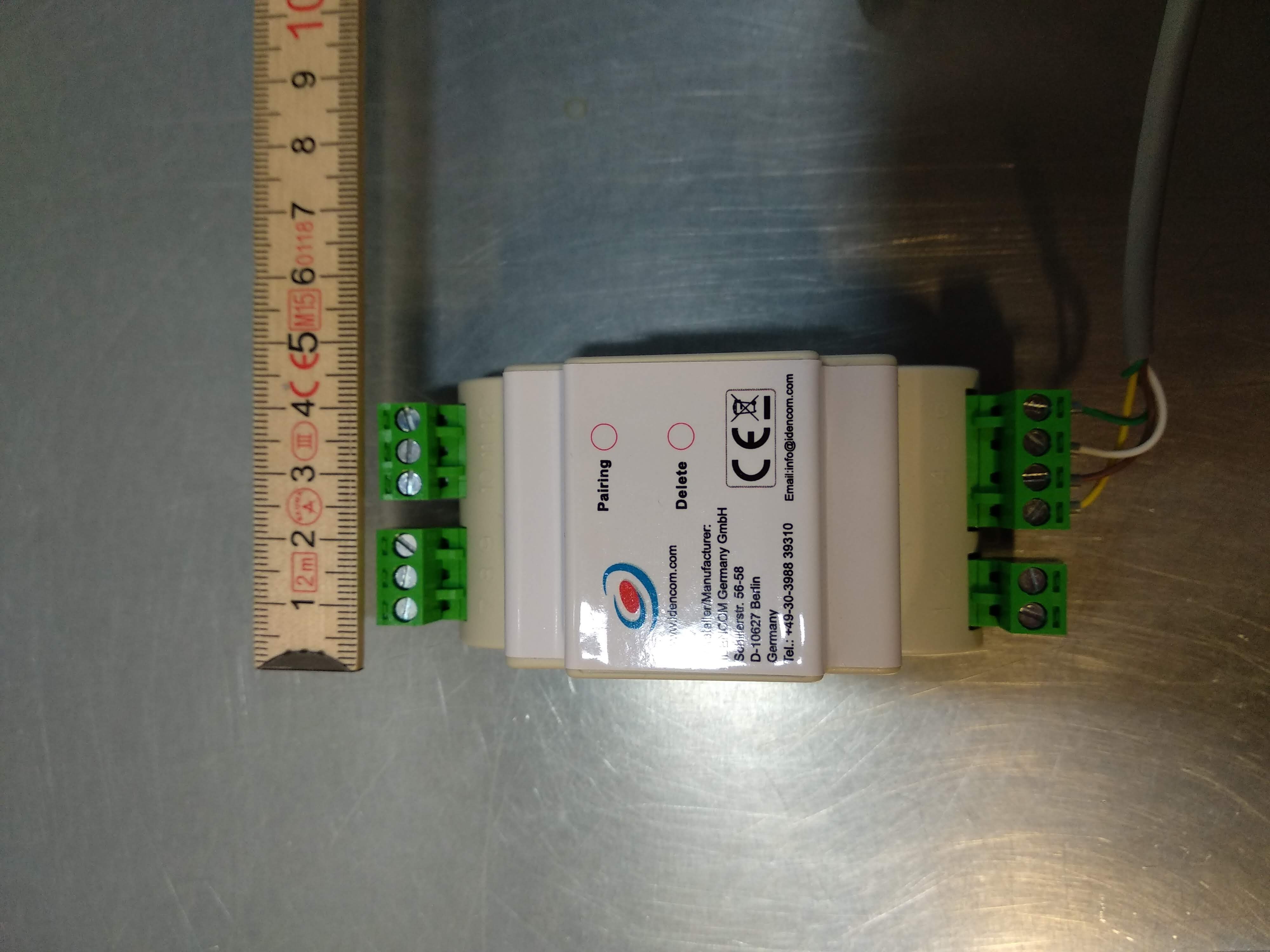

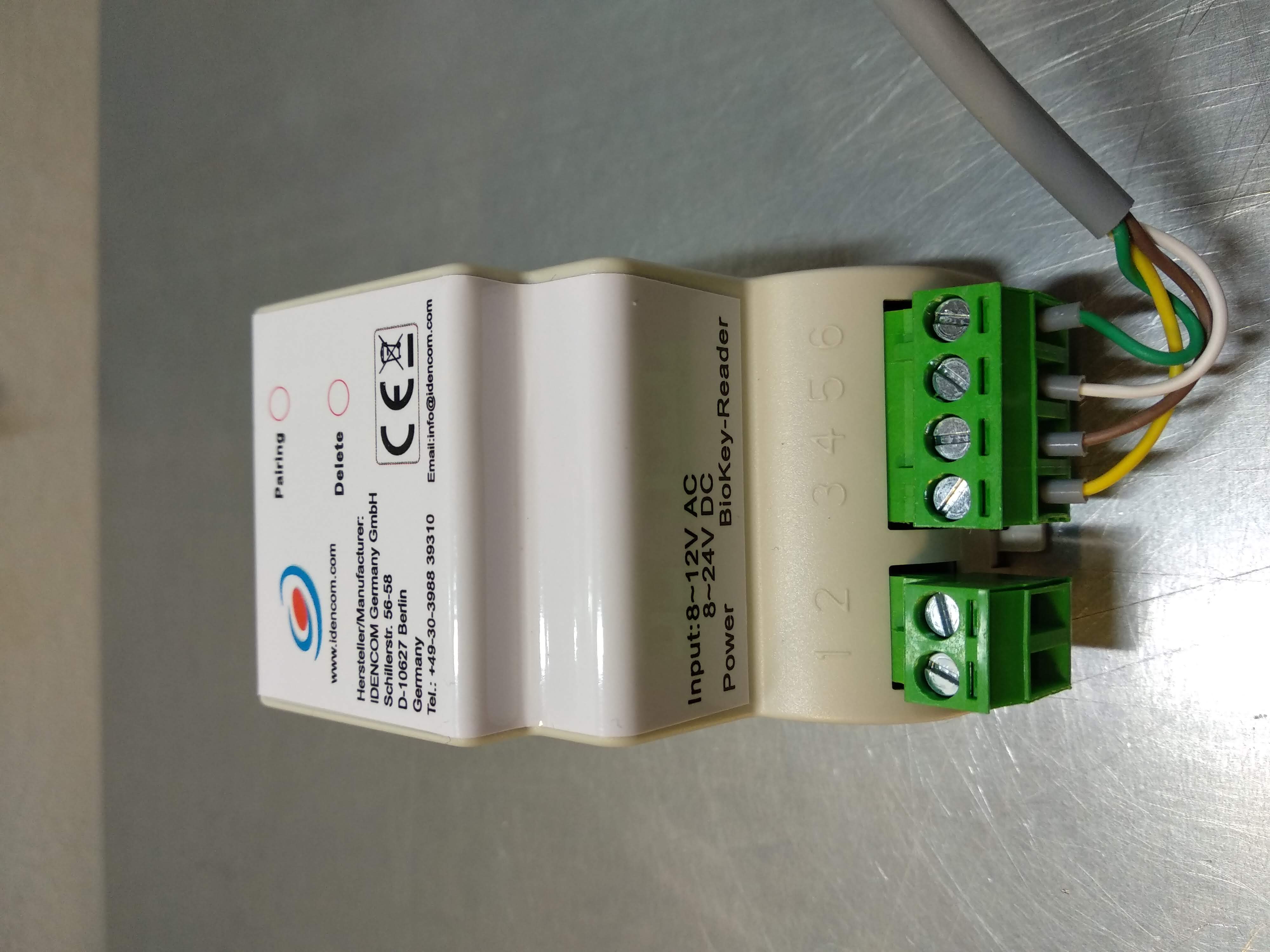

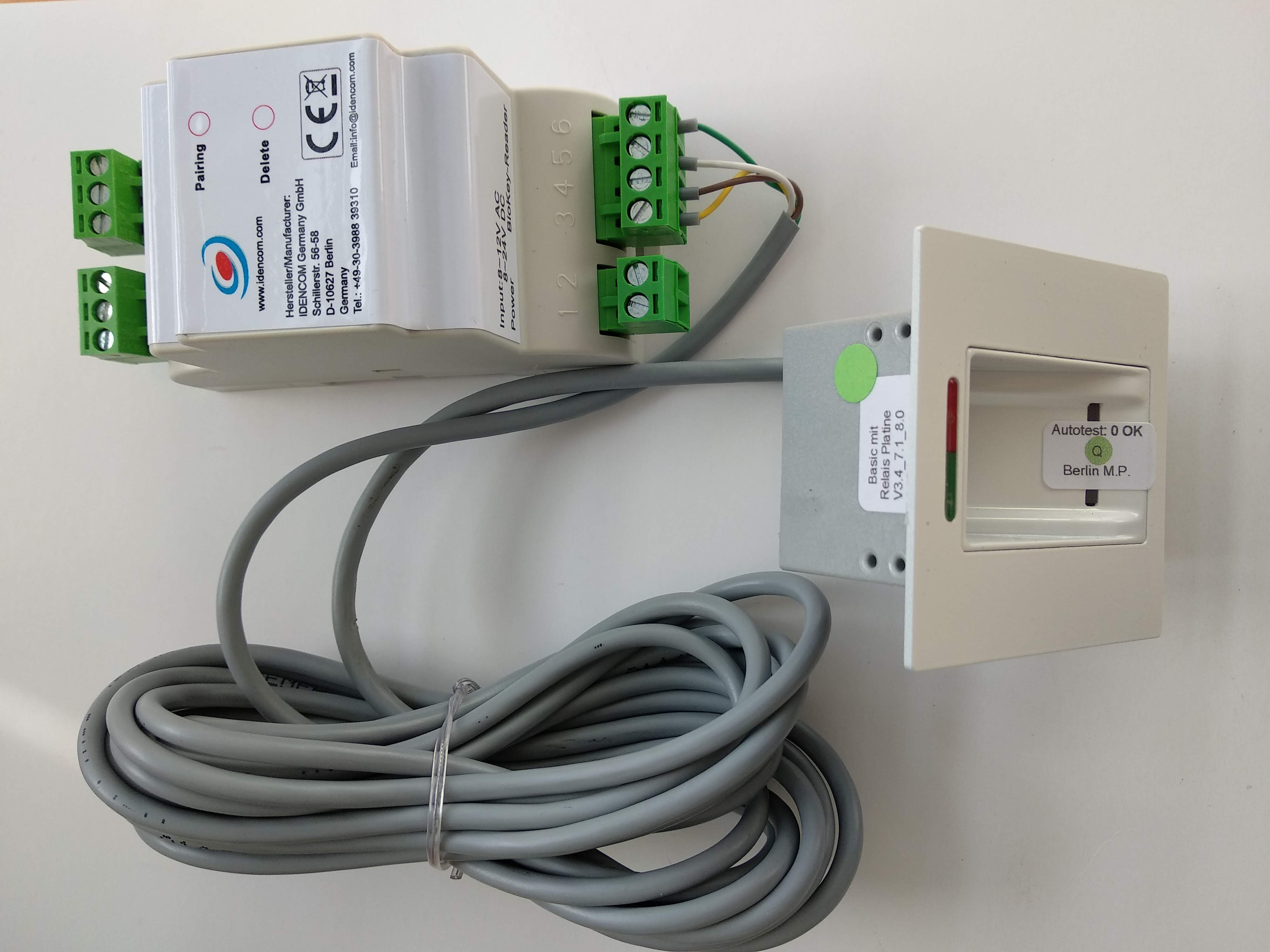

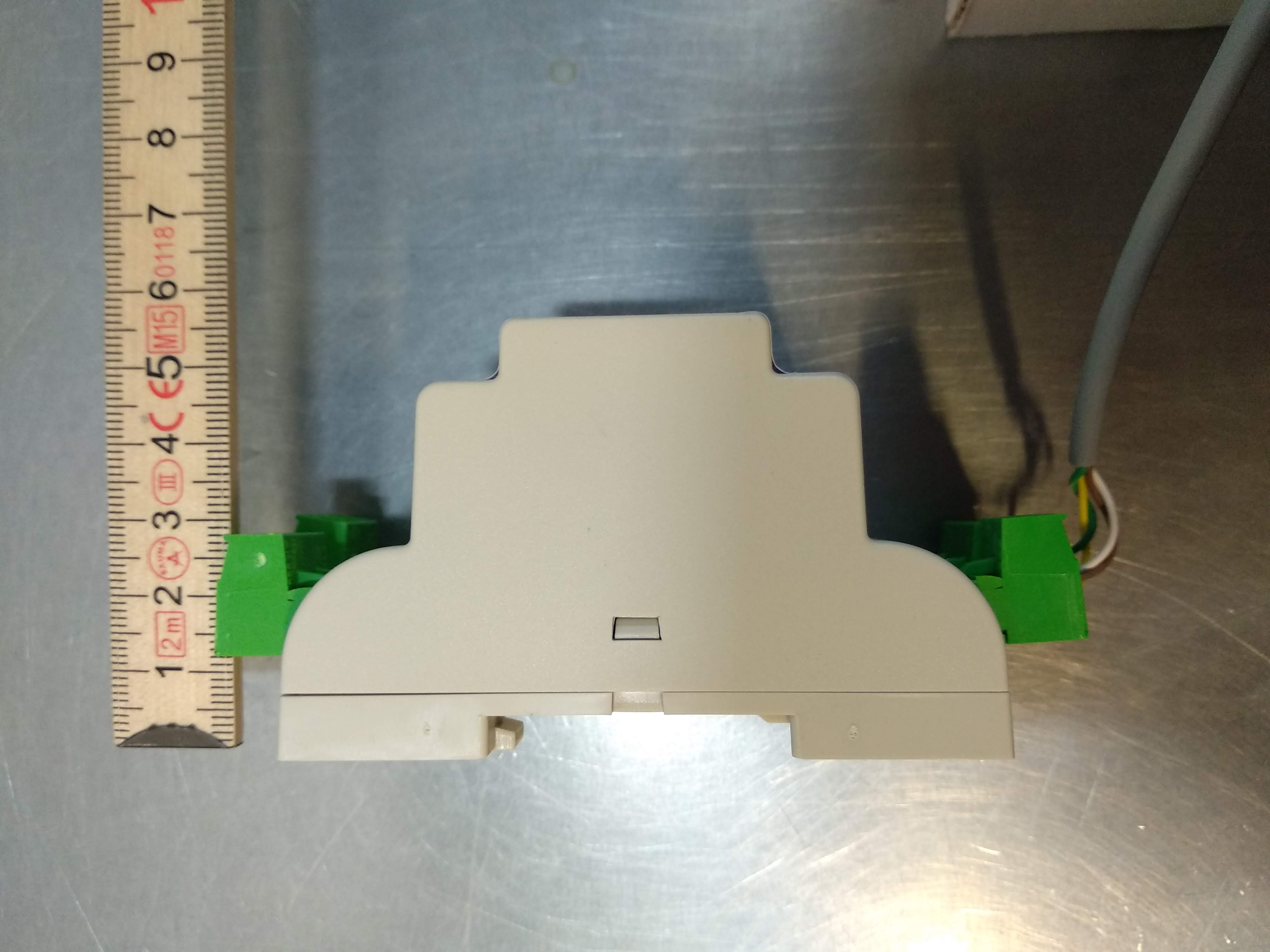

Zdjęcia i wymiary Whitebox
Wersja D
Abb. 1 Verkabelung (Beim Aufputz Einbau muss das Flachbandkabel (Zur Orientierung: Rote Linie, Siehe Zeichnung/Oben) richtig eingesteckt werden. Die Control Unit 4000 H muss im gesicherten Bereich sein und darf von Außen nicht zugänglich sein!
Autotest
Schritt 1: Montage der Außen- und Inneneinheit Hinweis: Bei korrekter Verkabelung und im Auslieferzustand (noch keine neuen Finger/Codes eingelernt) leuchten die LEDs rot + grün) konstant.
Schritt 2: Selbsttest (Autotest, Funktionsüberprüfung ohne Fingereinlernen) Um die Verkabelung und die Anschlüsse zum E-Öffner oder zum Motorschloss ohne Fingereinlernen zu prüfen, ist ein automatischer Prüfungsmechanismus vorgesehen. Voraussetzungen: Gerät befindet sich im Auslieferzustand (d.h.: rote + grüne LED leuchten konstant), Vorgehensweise: 0 -> OK (Eingabe mit der IR-Fernbedienung, kurz vor dem BioKey Leser). Selbsttest wird automatisch gestartet (Verkabelung, Paarung, Verschlüsselung und die Anschlüsse werden nacheinander geprüft); beide Relais der Inneneinheit schalten nacheinander, so dass die korrekte Funktion der angeschlossenen Geräte (E-Öffner / Motorschloss) beobachtet werden kann. Nach dem erfolgreichen Selbsttest (ca. 10 Sekunden danach) leuchten die rote + grüne LED wieder konstant, d.h. Fehlerfrei, weitere Tests sind nicht mehr nötig. Bei der Ausführung „BioKey Edelstahl Tastatur“ Autotest mit: Mastercode (Mastercode Werkseinstellung = 2587).
Fehlerbeschreibung Ausseneinheit |
Ursache |
To Do |
|---|---|---|
nur die rote LED blinkt |
Außen- und Inneneinheit nicht richtig gepaart |
„Pairing Taster“ (bei der Control Unit 4000H) für ca. 3 Sekunden drücken (haltend): löst die neue Paarung aus |
rote und grüne LED blinken |
RS485 Bus Fehler (falsche Verkabelung) |
Anschluss Klemme 5 und 6 vertauschen |
rote LED leuchtet |
Hardware Defekt |
Austausch der Ausseneinheit (Leser) notwendig, Support: 030-3988 39310 (Tel.) oder support@idencom.com |
Fehlerbeschreibung Inneneinheit (Relais) |
Ursache |
To Do |
|---|---|---|
Wenn mehrmals (>1) Finger erkannt (grüne LED), aber die Tür trotzdem nicht aufgeht (Relais schaltet nicht) |
(1) Inneneinheit ist mit der Ausseneinheit nicht angeschlossen oder |
(1) Die Verkabelung noch mal überprüfen (2) Strom aus und neu einschalten, (3) wenn (1) und (2) trotzdem nicht hilft, Support: 030-3988 39 310 (Tel.) support@idencom.com (Email) |
Verkabelungspläne für Fingerprint/Tastatur Basic/Premium/Premium Plus sind ident (z.B. Art Nr. 670 und Art Nr. 672 900 (Premium plus).
