Dane techniczne

Napięcie zasilania:	8-30V DC lub 8-12V AC
Pobór mocy:	1 W, w końcówkach 3 W
Przekaźnik:	24 V AC/DC 5.0A max.
Zakres temperatur:	od -20°C do +85°C
Obudowa Gate:	do użytku zewnętrznego, IP 65, szczelnie odlana
Control Unit 4000 H	przekaźnik sterujący, chroniony wewnątrz
Pamięć:	30 Użytkowników
Gwarancja producenta:	24 miesiące

Przed rozpoczęciem używania

Masterfinger (palec administratora) to palec, dzięki któremu w czytniku zostają zakodowane palce użytkowników.
Palec użytkownika to palec używany do otwierania drzwi.
Pilot służy dla producenta drzwi/montażysty do Autotestu, a dla użytkownika do resetu i otwierania drzwi kodem

Uwaga: w stanie fabrycznym (żaden palec nie został jeszcze zapamiętany) wejście jest niezabezpieczone. Każda obca osoba może dodać siebie jako Mastera, a następnie użytkownika uprawnionego do otwierania drzwi. Czytaj poniżej "Kodowanie palca Masterfinger".

Ze względów bezpieczeństwa, w naszych czytnikach do przesuwania palców stosujemy czujniki liniowe; ślad linii papilarnych i powierzchnia czujnika są automatycznie czyszczone po każdym użyciu. Dlatego nie jest konieczne dodatkowe mycie powierzchni czujnika wodą lub czyszczenie środkami chemicznymi. Agresywne środki czyszczące / dezynfekcyjne /alkohol mogą zniszczyć czujnik!

Na wstępie

przy pierwszym użyciu odczekać ok. 1 min aż czytnik osiągnie optymalną temperaturę.
przed przystąpieniem do skanowania odcisków palca jednorazowo umyć i nakremować ręce.

Stan fabryczny

przy prawidłowym podłączeniu czytnika do zamka - diody LED czerwona i zielona świecą nieprzerwanie = stan fabryczny / pusty
na wstępie należy zakodować palec Masterfinger. Prawidłowo przeciągnięty po czytniku palec (np. 5 razy prawy kciuk tej samej osoby) staje się automatycznie palcem Masterfinger.

Stan aktywny/roboczy

jeśli palec Masterfinger został zapamiętany, pali sie tylko niebieska dioda LED = stan aktywny/roboczy. Można przystąpić do kodowania palców użytkowników.
jeśli czytnik nie posiada niebieskiej diody LED wtedy żadna dioda LED nie świeci.

Których palców używać?

Palce Masterfinger nie mogą być w żadnym przypadku zakodowane jako palce użytkownika!
Przy osobach praworęcznych można np. użyć np. lewy palec wskazujący jako Masterfinger.
W przypadku smukłych palców użyć kciuka.
Dla wyższego bezpieczeństwa należy zakodować 2 palce na osobę.
Każdy palec użytkownika można później ponownie zakodować.
Im lepsza jakość kodowania, tym skuteczniejsze rozpoznawanie.
Rezultatem ma być prawidłowe rozpoznawanie palca.

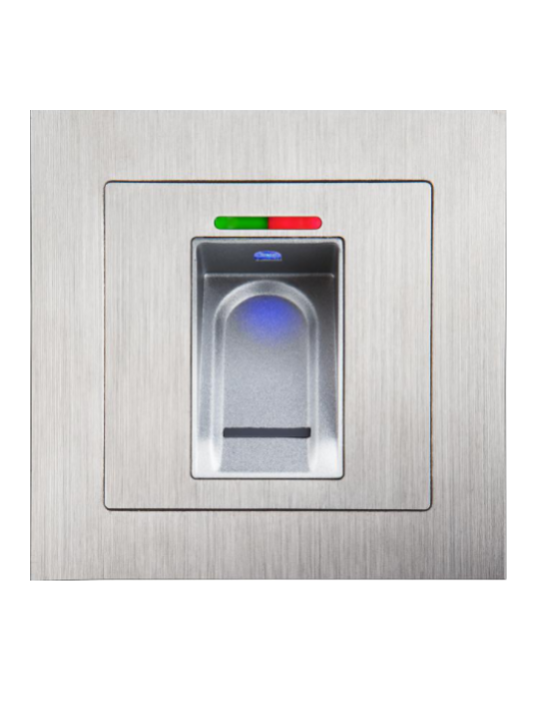

Przeciąganie palcem po czytniku

Przeciągać równomiernie palcem po czytniku, lekko naciskając.
Po czytniku należy przeciągać możliwie jak największą powierzchnią palca (patrz rys. 1).
Po każdym przeciągnięciu palca po czytniku należy odczekać ok. 2 sekundy do momentu zasygnalizowania diody LED, że kolejny palec może zostać przeciągnięty po czytniku.

Szybki przegląd funkcji

Funkcja	Opis	Sposób postępowania
Zapamiętać Masterfinger	Pierwszy prawidłowo przeciągnięty po czytniku palec staje się palcem Masterfinger. (np. 6 razy prawy kciuk tej samej osoby)	Umyć i nakremować ręce jednorazowo do kodowania Masterfingera -> Stan fabryczny (czerwona + zielona LED świecą nieprzerwanie) -> Masterfinger(~6 razy) przeciągnąć po czytniku aż zielona LED zamiga
Zapamiętać palec użytkownika dla Przekaźników 1 i 2 // 1 lub 2	Zeskanować palec użytkownika w połączeniu z pozycją w Indeksie (Indeks ID) do obsługi dla -> obu przekaźników (R1 i R2) LUB -> wybranego przekaźnika (R1 LUB R2) (np. prawy palec wskazujący)	R1 i R2: przeciągnąć Masterfinger -> Pilot -> E -> Indeks ID -> OK -> Wielokrotnie przeciągnąć (~6 razy) palec użytkownika -> aż czerwona/zielona LED zamigają 3 razy Tylko R1 (lub R2): Masterfinger -> E -> Indeks ID -> R1 (lub R2) -> OK -> palec użytkownika -> aż czerwona/zielona LED zamigają
Otwieranie drzwi	Palcem (np. prawy palec wskazujący)	-> Przeciągnąć palec użytkownika po czytniku
Blokowanie użytkowników	Czasowe blokowanie i odblokowanie użytkowników (np. gości poprzez nr indesku 28)	1 raz przeciągnąć palec Masterfinger -> Pilot -> B (Blokowanie) / UB (Odblokowanie) -> Indeks ID (np. 28) -> OK
Skasowanie palca użytkownika	Usuniecie pojedynczego palca użytkownika. (np. użytkownik A, Numer indeksu 27)	1 raz przeciągnąć palec Masterfinger -> Pilot -> D -> Indeks ID (np. 27) → OK
Skasowanie wszystkich palców	Powrót do stanu fabrycznego - Reset	Pilot -> DA ->Master Code -> OK -> Stan fabryczny (czerwona +zielona LED świecą nieprzerwanie)
Alternatywa do Masterfinger	Jeśli identyfikacja palca Masterfinger nie funkcjonuje, alternatywnie można zastosować pilot.	Pilot -> Mastercode -> OK

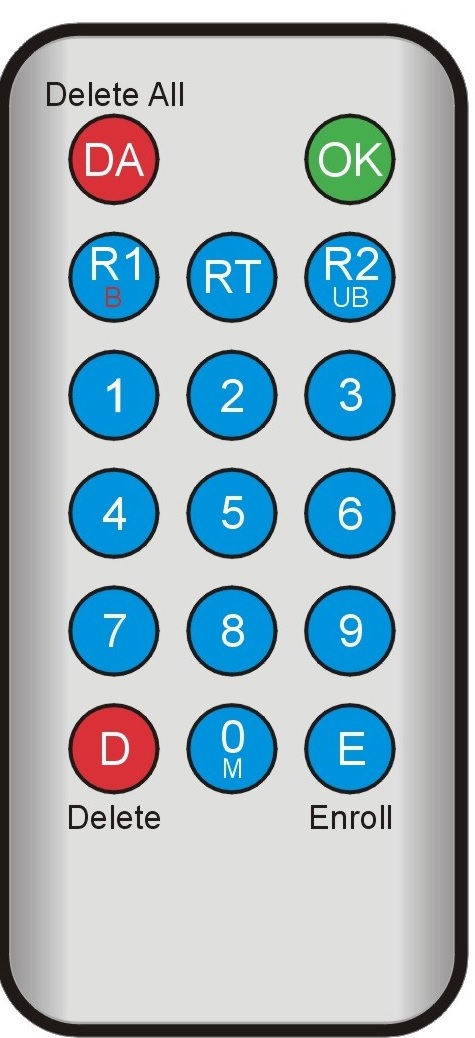

Pilot

Każdy zestaw z czytnikiem linii papilarnych zawiera w wersji IR Admin + 2 przekaźniki pilota, który służy

dla producenta drzwi/montażysty do Autotestu, czyli kontroli właściwego podłączenia czytnika z zamkiem
dla użytkownika
- do resetu (posiada naklejkę z kodem do resetu),
- do zarządzania użytkownikami (do 30)
- Jeśli identyfikacja palca Masterfinger jest utrudniona, alternatywnie można zastosować pilotem: Mastercode → OK

Funkcje pilota w wersji z 2 przekaźnikami (R1 i R2):

możliwość zapamiętania palców użytkowników dla R1 i/lub R2 i możliwość otwierania R1 i/lub R2

Skróty Pilot
E = Enroll (zapisać) D = Delete (usunąć) DA = Delete All (usunąć wszystko, stan fabryczny) RT = Relais-Schaltzeit (czas przekaźnika) R1/R2 = Relais 1 & 2 (przekaźnik 1 & 2)

Użytkowanie

Zapamiętywanie palca Masterfinger

Warunek: urządzenie jest włączone i w stanie fabrycznym (diody LED czerwona i zielona świecą nieprzerwanie; jeśli nie – patrz „Reset”)

Na wstępie

przy pierwszym użyciu odczekać ok. 1 min aż czytnik osiągnie optymalną temperaturę.
przed przystąpieniem do skanowania odcisków palca jednorazowo umyć i nakremować ręce.

Stan fabryczny

przy prawidłowym podłączeniu czytnika do zamka - diody LED czerwona i zielona świecą nieprzerwanie = stan fabryczny / pusty
na wstępie należy zakodować palec Masterfinger. Prawidłowo przeciągnięty po czytniku palec (np. 5 razy prawy kciuk tej samej osoby) staje się automatycznie palcem Masterfinger.

Stan aktywny/roboczy

jeśli palec Masterfinger został zapamiętany, pali sie tylko niebieska dioda LED = stan aktywny/roboczy. Można przystąpić do kodowania palców użytkowników.
jeśli czytnik nie posiada niebieskiej diody LED wtedy żadna dioda LED nie świeci.

Przy osobach praworęcznych jako Masterfinger można użyć np. lewy palec wskazujący.
Jeśli podczas kodowania palec przeciągany przez czytnik nie został zaakceptowany jako Masterfinger, diody LED czerwona i zielona świecą i proces kodowania palca Masterfinger należy powtórzyć.
Time out/Przekroczenie czasu: 60 s. Pomiędzy kodowaniem palców Masterfinger nie należy robić przerw dłuższych niż 60 s. W przeciwnym wypadku kodowanie musi zostać powtórzone.

Zapamiętywanie palca Masterfinger

Przeciągnąć palec Masterfinger po raz pierwszy przez czytnik:
diody LED czerwona i zielona wygasają na krótko, a potem świecą nieprzerwanie.
Przeciągnąć palec Masterfinger po raz drugi przez czytnik:
diody LED czerwona i zielona wygasają na krótko, a potem świecą nieprzerwanie.
W ten sam sposób przeciągnąć palec Masterfinger parę razy (min. 3 razy)
Przeciągnąć palec Masterfinger po raz ostatni przez czytnik:
dioda LED zielona miga krótko, potwierdzając zakończenie.

Jeśli palec Masterfinger został zakodowany, tylko dioda niebieska świeci = (stan aktywny/roboczy). Można przystąpić do kodowania palców użytkowników.

Zapamiętywanie palca użytkownika

Warunek: urządzenie jest aktywne (świeci tylko dioda niebieska)

Palce Masterfinger nie mogą zostać zapamiętane, jako palec użytkownika!

Przeciągnąć przez czytnik Masterfinger. Czerwona + zielona LED zapalają się na krótko
Nacisnąć klawisz E (Enrollment) na pilocie
Wprowadzić poprzez pilota numer identyfikacyjny ID (od 1 do 30). Wszystkie wzory palców są zapamiętane pod numerami identyfikacyjnymi ID.
Jeśli palec ma obslugiwac tylko jeden przekaźnik należy nacisnąć klawisz R1 – dla Przekaźnika 1 lub R2 dla Przekaźnika 2. Jeśli nie zostanie wybrany R1 lub R2 palec będzie działał na obu przekaźnikach.
Potwierdzić klawiszem OK na pilocie
Wielokrotnie przeciągnąć przez czytnik jeden palec użytkownika (~6 razy/palec). Po każdym prawidłowym wczytaniu zapala się zielona LED, potwierdzając zapamiętanie.
Na zakończenie procesu zapamiętywania odczekać aż czerwona i zielona LED zamigają 3 razy.

Przykład (dodanie użytkownika 8 przekaźnik R1):
Masterfinger -> E -> 8 -> R1 -> OK -> ~6 razy przeciągnąć palec użytkownika -> odczekać pare sekund

Wzór tabeli z numerami identyfikacyjnymi:

Indeks	Osoba	Palec (np. kciuk)
1
2
...
30

Kontrola numeru identyfikacyjnego ID (czy jest już nadany)

Nacisnąć na pilocie klawisz OK
Wprowadzić numer identyfikacyjny ID np. 11
Nacisnąć klawisz OK

Jeśli numer identyfikacyjny 11 jest już nadany zapala się czerwona i zielona diody LED. Jeśli numer jest wolny zapala się tylko czerwona lampka LED.

Przy nieodpowiedniej jakości skanowania zapala się tylko dioda czerwona. Należy powtórzyć proces zapamiętywania palca użytkownika.
Poszczególne palce użytkowników należy zapamiętać min. 3 razy, aby zoptymalizować stopień rozpoznawalności. Przy „specyficznych” palcach może być konieczne 10-krotne zapamiętywanie lub użycie innego palca. Im więcej wzorów palców zostanie zapamiętanych tym wyższy stopień rozpoznawalności. Można zapamiętać do 150 wzorów palców.
Przekroczenie czasu: 10 s. Pomiędzy zapamiętywaniem palców użytkownika nie należy robić przerw dłuższych niż 10 sek. W przeciwnym wypadku zapamiętywanie musi zostać powtórzone.

Jeśli identyfikacja palca Masterfinger jest utrudniona, alternatywnie można zastosować pilotem: Mastercode ->OK

Otwieranie drzwi

Warunek: urządzenie jest aktywne (świeci tylko niebieska dioda LED)

Przeciągnąć palec użytkownika przez czytnik

Palec został rozpoznany – zapala się zielona dioda LED
Palec nie został rozpoznany – zapala się czerwona dioda LED

Czasowe Blokowanie / Odblokowanie użytkowników

Czasowe blokowanie użytkowników np. gości

Przeciągnąć Masterfinger
Nacisnąć na pilocie klawisz B (Block)
Wprowadzić numer identyfikacyjny użytkownika ID (Indeks)
Potwierdzić naciskając klawisz OK

Zapamiętane pod Indeksem (ID) wzorce palców zostały zablokowane. Wzorce pozostają nadal w pamięci i w każdej chwili mogą zostać odblokowane bez obecności danej osoby i bez konieczności ponownego zapamiętywania palców.

Odblokowanie numeru identyfikacyjnego użytkowników (ID)

Przeciągniecie Masterfinger
Nacisnąć klawisz UB (Unblock)
Wprowadzić ID
Wszystkie wzorce palców pod danym ID zostały odblokowane

Jeśli identyfikacja palca Masterfinger jest utrudniona, alternatywnie można zastosować pilotem:
Blokowanie: Mastercode ->OK -> B -> ID -> OK
Odblokowanie: Mastercode ->OK -> UB -> ID -> OK

Skasowanie pojedynczych palców użytkowników

Skasowanie wszystkich palców (Reset)

Warunek: urządzenie jest aktywne (świeci tylko niebieska dioda), Masterfinger LUB Pilot z Master Code

Wszystkie palce (łącznie z palcami Masterfinger) można skasować w następujący sposób:

Metoda za pomocą pilota i Master Code
1. Ustawić pilota bezpośrednio przed niebieską diodą czytnika
2. nacisnąć DA -> wpisać 6-cyfrowy Master Code -> OK.
3. Czytnik powraca do stanu fabrycznego (czerwona i zielona diody LED świecą nieprzerwanie).
Metoda Masterfinger
1. Przeciągnąć palec Masterfinger 3 razy z rzędu przez czytnik.
Metoda Blackbox
1. Zapytaj u producenta drzwi

Każdy czytnik posiada Master Code (6 cyfrowy kod kasowania ustawiony w fabryce) umieszczony w trzech miejscach:

naklejony na pilocie
naklejony na załączonej Instrukcji obsługi/Quickstarcie
naklejony na Blackbox (zapytaj u producenta drzwi)

Po zresetowaniu czytnik powraca do stanu fabrycznego. Master Code ustawiony w fabryce jest ponownie aktywny.

4. Metoda za pomocą Whitebox

Dalsze funkcje

https:Zmiana Master kodu (Master Code)

Na pilocie nacisnąć D -> E -> wprowadzić Master Code -> OK -> wprowadzić NOWY kod -> OK -> powtórnie wprowadzić NOWY kod -> OK

Przykład (stary kod: 123456, nowy kod: 654321):
Pilot D -> E -> "123456" -> OK -> "654321" -> OK -> "654321" → OK

Zmianę kodu Master (Master Code) można przeprowadzić za pomocą pilota. Nowy Master Code należy zapisać. Jeżeli nowy kod zostanie zapomniany - reset będzie możliwy tylko poprzez palec (Masterfinger 3x) lub na Blackbox (zapytaj producenta drzwi).

Dodawanie dodatkowego palca Masterfinger pilotem

Przy pomocy pilota można dodać dodatkowy palec Masterfinger

Za pomocą zapamiętanego wcześniej palca Masterfinger wejść w tryb programowania
Na pilocie nacisnąć przycisk E i cyfrę 0
Zaprogramować Masterfinger przeciągając przez czytnik
Na zakończenie programowania odczekać aż diody czerwona i zielona zamrugają 3 razy na potwierdzenie.

Jeśli identyfikacja palca Masterfinger jest utrudniona, alternatywnie można zastosować pilotem:
Pilot -> Mastercode -> OK -> E -> 0 -> Nowy Master

Regulacja wrażliwości kodowanie palca Masterfinger

Masterfinger -> Poziom kodowania wrażliwości ->zakres między 1- 5 (przy czym 1 jest najniższym poziomem) -> OK

Jeśli identyfikacja palca Masterfinger nie funkcjonuje, alternatywnie do Masterfinger można zastosować pilotem: Mastercode ->OK

Nastawianie pilotem czasu przełączania elektrozamka

Czas przełączania elektrozamka jest ustawiony fabrycznie na 3 sek. Możliwe jest wybranie ustawienia w zakresie 1‒65 sek.

Zmianę nastawiamy pilotem.

przeciągnąć Masterfinger -> nacisnąć na pilocie RT -> nacisnąć klawisz R1 dla Przekaźnika 1, R2 dla Przekaźnika 2 lub klawisze R1 i R2 nacisnąć jeden po drugim -> wprowadzić czas w sekundach -> Potwierdzić naciskając klawisz OK

Przykład (nastawić czas przełączenia R1 na 8 sek.):
przeciągnąć Masterfinger -> RT -> R1->8 -> OK

Analiza Błędów

Opis błędu jednostka zewnętrzna	Przyczyna	Co należy zrobić
Miga tylko czerwona dioda LED	Jednostka zew. i wew. źle sparowane	Nowe sparowanie: Przycisk “Pairing” na Control Unit 4000H przez 3 sek. trzymając naciskać
Migają czerwona i zielona diody LED	RS485 Bus błąd magistrali, błąd w okablowaniu	Sprawdzić/wymienić Zaciski 5 i 6
Czerwona dioda LED świeci constant	Defekt Hardware	Konieczna wymiana. Zgłoszenie na https://idencom.pl/support/

Opis błędu jednostka wew. Relais/Przekaźnik	Przyczyna	Co należy zrobić
Jeśli więcej niż 1 raz (>1) został rozpoznany palec, a drzwi się nie otwierają (przekaźnik nie przełącza)	a) Jednostka wewnętrzna nie jest podłączona do zewnętrznej b) Przełącznik (bezpotencjałowy) niewłaściwie podłączony z zamkiem c) Hardware defekt jednostki wewnętrznej	a) sprawdzić okablowanie b) włączyć/wyłączyć prąd urządzenia c) jeśli a) i b) nie pomogą Zgłoszenie na https://idencom.pl/support/ i ew. wymiana jednostki wewnętrznej.

2023 Gate Czytnik linii papilarnych IR Pilot Administracja + 2 przekaźniki - FP/V12
