Dane techniczne:

Napięcie zasilania:	8-30V DC lub 8-12V AC
Pobór mocy:	1 W, w końcówkach 3 W
Przekaźnik:	24 V AC/DC 5.0A max.
Zakres temperatur:	od -20°C do +85°C
Obudowa Gate:	do użytku zewnętrznego, IP 65, szczelnie odlana
Control Unit 4000 H	przekaźnik sterujący, chroniony wewnątrz
Pamięć:	30 Użytkowników
Gwarancja producenta:	24 miesiące

Przed rozpoczęciem użytkowania:

Masterfinger (palec administratora) to palec, dzięki któremu w czytniku zostają zakodowane palce użytkowników.
Palec użytkownika to palec używany do otwierania drzwi.
Pilot służy dla producenta drzwi/montażysty do Autotestu, a dla użytkownika do resetu i otwierania drzwi kodem

Uwaga: w stanie fabrycznym (żaden palec nie został jeszcze zapamiętany) wejście jest niezabezpieczone. Każda obca osoba może dodać siebie jako Mastera, a następnie użytkownika uprawnionego do otwierania drzwi. Czytaj poniżej "Kodowanie palca Masterfinger".

Ze względów bezpieczeństwa, w naszych czytnikach do przesuwania palców stosujemy czujniki liniowe; ślad linii papilarnych i powierzchnia czujnika są automatycznie czyszczone po każdym użyciu. Dlatego nie jest konieczne dodatkowe mycie powierzchni czujnika wodą lub czyszczenie środkami chemicznymi. Agresywne środki czyszczące / dezynfekcyjne /alkohol mogą zniszczyć czujnik!

Na wstępie

przy pierwszym użyciu odczekać ok. 1 min aż czytnik osiągnie optymalną temperaturę.
przed przystąpieniem do skanowania odcisków palca jednorazowo umyć i nakremować ręce.

Stan fabryczny

przy prawidłowym podłączeniu czytnika do zamka - diody LED czerwona i zielona świecą nieprzerwanie = stan fabryczny / pusty
na wstępie należy zakodować palec Masterfinger. Prawidłowo przeciągnięty po czytniku palec (np. 5 razy prawy kciuk tej samej osoby) staje się automatycznie palcem Masterfinger.

Stan aktywny/roboczy

jeśli palec Masterfinger został zapamiętany, pali sie tylko niebieska dioda LED = stan aktywny/roboczy. Można przystąpić do kodowania palców użytkowników.
jeśli czytnik nie posiada niebieskiej diody LED wtedy żadna dioda LED nie świeci.

Których palców używać?

Palce Masterfinger nie mogą być w żadnym przypadku zakodowane jako palce użytkownika!
Przy osobach praworęcznych można np. użyć np. lewy palec wskazujący jako Masterfinger.
W przypadku smukłych palców użyć kciuka.
Dla wyższego bezpieczeństwa należy zakodować 2 palce na osobę.
Każdy palec użytkownika można później ponownie zakodować.
Im lepsza jakość kodowania, tym skuteczniejsze rozpoznawanie.
Rezultatem ma być prawidłowe rozpoznawanie palca.

Przeciąganie palcem po czytniku

Przeciągać równomiernie palcem po czytniku, lekko naciskając.
Po czytniku należy przeciągać możliwie jak największą powierzchnią palca (patrz rys. 1).
Po każdym przeciągnięciu palca po czytniku należy odczekać ok. 2 sekundy do momentu zasygnalizowania diody LED, że kolejny palec może zostać przeciągnięty po czytniku.

Szybki przegląd funkcji

Funkcja	Opis	Sposób postępowania
Zapamiętywanie palca Masterfinger	Pierwszy prawidłowo przeciągnięty po czytniku palec staje się palcem Masterfinger. (np. 6 razy prawy kciuk tej samej osoby)	Umyć i nakremować ręce jednorazowo do kodowania Masterfingera -> Stan fabryczny (diody LED czerwona i zielona świecą nieprzerwanie) -> Masterfinger (~6 razy) przeciągnąć po czytniku, aż zielona LED zamiga
Zapamiętywanie palca użytkownika	Palca Masterfinger nie można zapamiętać jako palca użytkownika. Przeciągnięcie np. prawego kciuka (Master), a potem przeciągnąć wielokrotnie np. prawy palec wskazujący (Palec użytkownika).	1 raz przeciągnąć palec Masterfinger -> Wielokrotnie przeciągnąć (~6 razy) palec użytkownika, aż diody LED czerwona i zielona zamigają na potwierdzenie
Otwieranie drzwi	Palcem (np. prawy palec wskazujący)	Przeciągnąć palec użytkownika po czytniku->zielona dioda na krótko się zapala
Reset - Skasowanie wszystkich palców	Powrót do stanu początkowego	1. Metoda: Pilot -> DA -> Master Code -> OK -> Stan ustawienia fabrycznego (diody LED czerwona i zielona świecą nieprzerwanie) 2. Metoda: Przeciągnąć palec Masterfinger 3 razy przez czytnik
Alternatywa do Masterfinger	Jeśli identyfikacja palca Masterfinger nie funkcjonuje, alternatywnie można zastosować pilot.	Pilot -> Mastercode -> OK

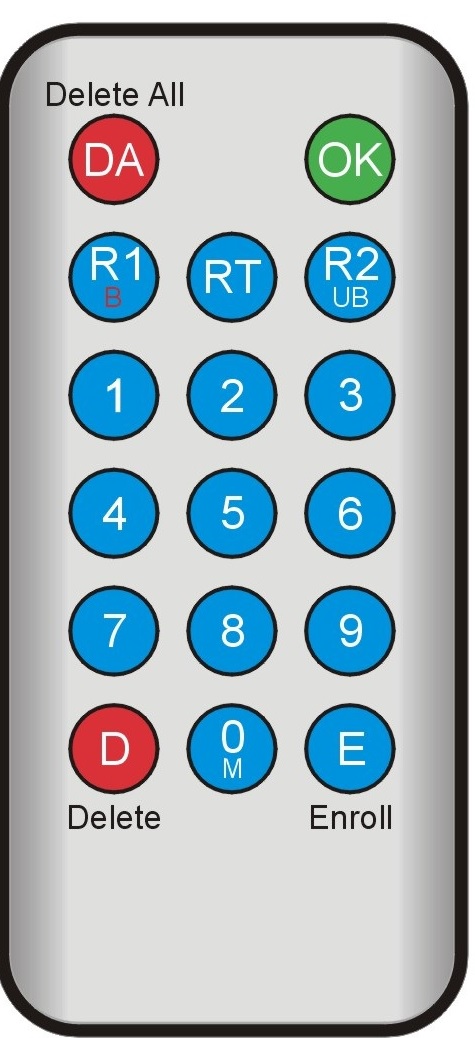

Pilot

Każdy zestaw z Czytnikiem linii papilarnych zawiera pilota, który w wersji basic służy

dla producenta drzwi/montażysty do Autotestu, czyli kontroli właściwego podłączenia czytnika z zamkiem
dla użytkownika
- do resetu (posiada naklejkę z kodem do resetu)
- jako klawiatura do otwierania drzwi kodem numerycznym
- Jeśli identyfikacja palca Masterfinger jest utrudniona, alternatywnie można zastosować pilotem: Mastercode ->OK

Pilot Skróty
E = Enroll (zapisać) D = Delete (usunąć) DA = Delete All (usunąć wszystko, stan fabryczny) RT = Relais-Schaltzeit (czas przełączania przekaźnika) R1/R2 = Relais 1 & 2 (przekaźnik 1 & 2)

Użytkowanie

Zapamiętywanie palca Masterfinger

Warunek: urządzenie jest włączone i w stanie fabrycznym (diody LED czerwona i zielona świecą nieprzerwanie; jeśli nie – patrz „Reset”)

Na wstępie

przy pierwszym użyciu odczekać ok. 1 min aż czytnik osiągnie optymalną temperaturę.
przed przystąpieniem do skanowania odcisków palca jednorazowo umyć i nakremować ręce.

Stan fabryczny

przy prawidłowym podłączeniu czytnika do zamka - diody LED czerwona i zielona świecą nieprzerwanie = stan fabryczny / pusty
na wstępie należy zakodować palec Masterfinger. Prawidłowo przeciągnięty po czytniku palec (np. 5 razy prawy kciuk tej samej osoby) staje się automatycznie palcem Masterfinger.

Stan aktywny/roboczy

jeśli palec Masterfinger został zapamiętany, pali sie tylko niebieska dioda LED = stan aktywny/roboczy. Można przystąpić do kodowania palców użytkowników.
jeśli czytnik nie posiada niebieskiej diody LED wtedy żadna dioda LED nie świeci.

Przy osobach praworęcznych jako Masterfinger można użyć np. lewy palec wskazujący.
Jeśli podczas kodowania palec przeciągany przez czytnik nie został zaakceptowany jako Masterfinger, diody LED czerwona i zielona świecą i proces kodowania palca Masterfinger należy powtórzyć.
Time out/Przekroczenie czasu: 60 s. Pomiędzy kodowaniem palców Masterfinger nie należy robić przerw dłuższych niż 60 s. W przeciwnym wypadku kodowanie musi zostać powtórzone.

Zapamiętywanie palca Masterfinger

Przeciągnąć palec Masterfinger po raz pierwszy przez czytnik:
diody LED czerwona i zielona wygasają na krótko, a potem świecą nieprzerwanie.
Przeciągnąć palec Masterfinger po raz drugi przez czytnik:
diody LED czerwona i zielona wygasają na krótko, a potem świecą nieprzerwanie.
W ten sam sposób przeciągnąć palec Masterfinger parę razy (min. 3 razy)
Przeciągnąć palec Masterfinger po raz ostatni przez czytnik:
dioda LED zielona miga krótko, potwierdzając zakończenie.

Jeśli palec Masterfinger został zakodowany, tylko dioda niebieska świeci = (stan aktywny/roboczy). Można przystąpić do kodowania palców użytkowników.

Zapamiętywanie palca użytkownika

Warunek: urządzenie jest w stanie aktywnym/roboczym (świeci tylko dioda niebieska)

Palec Masterfinger nie może zostać zakodowany, jako palec użytkownika!

Przeciągnąć przez czytnik jeden palec Masterfinger. Diody LED czerwona i zielona zapalają się na krótko
Jeśli identyfikacja palca Masterfinger jest utrudniona, alternatywnie do Masterfinger można zastosować pilotem: Mastercode ->OK
Wielokrotnie przeciągnąć przez czytnik jeden palec użytkownika (przynajmniej 5 razy). Po każdym prawidłowym wczytaniu zapala się zielona dioda LED, potwierdzając zapamiętanie.
Przeciągać przez czytnik palec aż diody LED czerwona i zielona zamigają 3 razy.

Przy nieodpowiedniej jakości skanowania odcisku palca użytkownika zapala się czerwona dioda LED. Należy powtórzyć proces kodowania palca użytkownika.
Poszczególne palce użytkowników należy przeciągnąć min. 10-20 razy, aby zoptymalizować stopień rozpoznawalności. Przy „specyficznych” palcach może być konieczne 20-krotne kodowanie lub użycie innego palca. Im więcej wzorów palców zostanie zakodowanych tym wyższy stopień rozpoznawalności. Można zapamiętać do 150 wzorów palców.
Time out/Przekroczenie czasu po 10 sekundach. Pomiędzy kodowaniem palców użytkownika nie należy robić przerw dłuższych niż 10 sek. W przeciwnym wypadku kodowanie musi zostać powtórzone.

Otwieranie drzwi

Warunek: urządzenie jest aktywne (świeci tylko niebieska dioda LED)

Przeciągnąć palec użytkownika przez czytnik

Palec został rozpoznany – zapala się zielona dioda LED
Palec nie został rozpoznany – zapala się czerwona dioda LED

Skasowanie wszystkich palców (Reset)

Warunek: urządzenie jest aktywne (świeci tylko niebieska dioda), Masterfinger LUB Pilot z Master Code

Wszystkie palce (łącznie z palcami Masterfinger) można skasować w następujący sposób:

Metoda za pomocą pilota i Master Code
1. Ustawić pilota bezpośrednio przed niebieską diodą czytnika
2. nacisnąć DA -> wpisać 6-cyfrowy Master Code -> OK.
3. Czytnik powraca do stanu fabrycznego (czerwona i zielona diody LED świecą nieprzerwanie).
Metoda Masterfinger
1. Przeciągnąć palec Masterfinger 3 razy z rzędu przez czytnik.
Metoda Blackbox
1. Zapytaj u producenta drzwi

Każdy czytnik posiada Master Code (6 cyfrowy kod kasowania ustawiony w fabryce) umieszczony w trzech miejscach:

naklejony na pilocie
naklejony na załączonej Instrukcji obsługi/Quickstarcie
naklejony na Blackbox (zapytaj u producenta drzwi)

Po zresetowaniu czytnik powraca do stanu fabrycznego. Master Code ustawiony w fabryce jest ponownie aktywny.

4. Metoda za pomocą Whitebox

Dalsze funkcje

Zmiana Master Code

Zmianę kodu kasowania (Master Code) można przeprowadzić za pomocą pilota. Nowy Master Code należy zapisać. Jeżeli nowy kod zostanie zapomniany - reset będzie możliwy tylko na Blackbox (zapytaj producenta drzwi).

Na pilocie nacisnąć D -> E -> wprowadzić Master Code -> OK -> wprowadzić NOWY kod -> OK -> powtórnie wprowadzić NOWY kod -> OK

Przykład (stary kod: 123456, nowy kod: 654321):
Pilot D -> E -> "123456" -> OK -> "654321" -> OK -> "654321" → OK

Dodawanie dodatkowego palca Masterfinger pilotem

Przy pomocy pilota można dodać dodatkowy palec Masterfinger

Za pomocą zapamiętanego wcześniej palca Masterfinger wejść w tryb programowania
Na pilocie nacisnąć przycisk E i cyfrę 0
Zaprogramować Masterfinger przeciągając przez czytnik
Na zakończenie programowania odczekać aż diody czerwona i zielona zamrugają 3 razy na potwierdzenie.

Jeśli identyfikacja palca Masterfinger jest utrudniona, alternatywnie można zastosować pilotem:
Pilot -> Mastercode -> OK -> E -> 0 -> Nowy Master

Regulacja wrażliwości kodowanie palca Masterfinger

Masterfinger -> Poziom kodowania wrażliwości ->zakres między 1- 5 (przy czym 1 jest najniższym poziomem) -> OK

Jeśli identyfikacja palca Masterfinger nie funkcjonuje, alternatywnie do Masterfinger można zastosować pilotem: Mastercode ->OK

Analiza Błędów

Opis błędu jednostka zewnętrzna	Przyczyna	Co należy zrobić

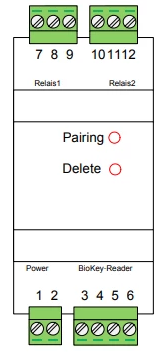

Miga tylko czerwona dioda LED	Jednostka zew. i wew. źle sparowane	Nowe sparowanie: Przycisk “Pairing” na Control Unit 4000H przez 3 sek. trzymając naciskać
Migają czerwona i zielona diody LED	RS485 Bus błąd magistrali, błąd w okablowaniu	Sprawdzić/wymienić Zaciski 5 i 6
Czerwona dioda LED świeci constant	Defekt Hardware	Konieczna wymiana. Zgłoszenie na https://idencom.pl/support/

Opis błędu jednostka wew. Relais/Przekaźnik	Przyczyna	Co należy zrobić
Jeśli więcej niż 1 raz (>1) został rozpoznany palec, a drzwi się nie otwierają (przekaźnik nie przełącza)	a) Jednostka wewnętrzna nie jest podłączona do zewnętrznej b) Przełącznik (bezpotencjałowy) niewłaściwie podłączony z zamkiem c) Hardware defekt jednostki wewnętrznej	a) sprawdzić okablowanie b) włączyć/wyłączyć prąd urządzenia c) jeśli a) i b) nie pomogą Zgłoszenie na https://idencom.pl/support/ i ew. wymiana jednostki wewnętrznej.

2023 Gate Czytnik linii papilarnych Basic - FP/V12.3
