Instrukcja obsługi dla BioKey Inside Czytnik linii papilarnych Basic do integracji z drzwiami
Dane techniczne
Czytnik palca: | Sensor termiczny, w którym odcisk/ślad linii papilarnych jest po każdym użyciu automatycznie usuwany, bez możliwości skopiowania, podrobienia itp. |
Napięcie zasilania: | 8-24 V DC (nie podłączać prądu przemiennego AC!) |
Przekaźnik: | 24 V DC 500 mA (maks.) |
Zakres temperatur: | od -20°C do +85°C |
Obudowa: | IP 65, szczelnie odlana, do użytku zewnętrznego |
Pamięć: | 30 Użytkowników |
Gwarancja producenta: | 24 miesiące |
Przed rozpoczęciem użytkowania
Masterfinger (palec administratora) to palec, dzięki któremu w czytniku zostają zakodowane palce użytkowników.
Palec użytkownika to palec używany do otwierania drzwi.
Pilot służy dla producenta drzwi/montażysty do Autotestu, a dla użytkownika do resetu i otwierania drzwi kodem
Uwaga: w stanie fabrycznym (żaden palec nie został jeszcze zapamiętany) wejście jest niezabezpieczone. Każda obca osoba może dodać siebie jako Mastera, a następnie użytkownika uprawnionego do otwierania drzwi. Czytaj poniżej "Kodowanie palca Masterfinger".
Ze względów bezpieczeństwa, w naszych czytnikach do przesuwania palców stosujemy czujniki liniowe; ślad linii papilarnych i powierzchnia czujnika są automatycznie czyszczone po każdym użyciu. Dlatego nie jest konieczne dodatkowe mycie powierzchni czujnika wodą lub czyszczenie środkami chemicznymi. Agresywne środki czyszczące / dezynfekcyjne /alkohol mogą zniszczyć czujnik!
przy pierwszym użyciu odczekać ok. 1 min aż czytnik osiągnie optymalną temperaturę.
przed przystąpieniem do skanowania odcisków palca jednorazowo umyć i nakremować ręce.
Stan fabryczny
przy prawidłowym podłączeniu czytnika do zamka - diody LED czerwona i zielona świecą nieprzerwanie = stan fabryczny / pusty
na wstępie należy zakodować palec Masterfinger. Prawidłowo przeciągnięty po czytniku palec (np. 5 razy prawy kciuk tej samej osoby) staje się automatycznie palcem Masterfinger.
Stan aktywny/roboczy
jeśli palec Masterfinger został zapamiętany, pali sie tylko niebieska dioda LED = stan aktywny/roboczy. Można przystąpić do kodowania palców użytkowników.
jeśli czytnik nie posiada niebieskiej diody LED wtedy żadna dioda LED nie świeci.
Których palców używać?
Palce Masterfinger nie mogą być w żadnym przypadku zakodowane jako palce użytkownika!
Przy osobach praworęcznych można np. użyć np. lewy palec wskazujący jako Masterfinger.W przypadku smukłych palców użyć kciuka.
Dla wyższego bezpieczeństwa należy zakodować 2 palce na osobę.
Każdy palec użytkownika można później ponownie zakodować.
Im lepsza jakość kodowania, tym skuteczniejsze rozpoznawanie.
Rezultatem ma być prawidłowe rozpoznawanie palca.
Przeciąganie palcem po czytniku
Przeciągać równomiernie palcem po czytniku, lekko naciskając.
Po czytniku należy przeciągać możliwie jak największą powierzchnią palca (patrz rys. 1).
Po każdym przeciągnięciu palca po czytniku należy odczekać ok. 2 sekundy do momentu zasygnalizowania diody LED, że kolejny palec może zostać przeciągnięty po czytniku.
Szybki przegląd funkcji
Funkcja | Opis | Sposób postępowania |
|---|---|---|
Zapamiętywanie palca Masterfinger | Pierwszy prawidłowo przeciągnięty po czytniku palec staje się palcem Masterfinger. (np. 6 razy prawy kciuk tej samej osoby) | Umyć i nakremować ręce jednorazowo do kodowania Masterfingera |
Zapamiętywanie palca użytkownika | Palca Masterfinger nie można zapamiętać jako palca użytkownika. Przeciągnięcie np. prawego kciuka (Master), a potem przeciągnąć wielokrotnie np. prawy palec wskazujący (Palec użytkownika). | 1 raz przeciągnąć palec Masterfinger -> Wielokrotnie przeciągnąć (~6 razy) palec użytkownika, aż diody LED czerwona i zielona zamigają na potwierdzenie |
Otwieranie drzwi | Palcem (np. prawy palec wskazujący) | Przeciągnąć palec użytkownika po czytniku->zielona dioda na krótko się zapala |
Reset - Skasowanie wszystkich palców | Powrót do stanu początkowego | 1. Metoda: Pilot -> DA -> Master Code -> OK -> Stan ustawienia fabrycznego (diody LED czerwona i zielona świecą nieprzerwanie) |
Alternatywa do Masterfinger | Jeśli identyfikacja palca Masterfinger nie funkcjonuje, alternatywnie można zastosować pilot. | Pilot -> Mastercode -> OK |

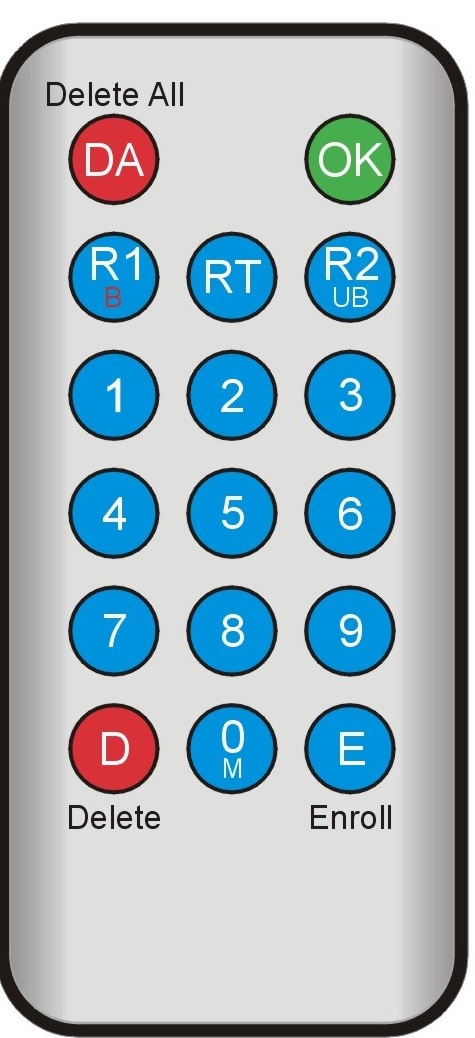

Pilot
Każdy zestaw z Czytnikiem linii papilarnych zawiera pilota, który w wersji basic służy
dla producenta drzwi/montażysty do Autotestu, czyli kontroli właściwego podłączenia czytnika z zamkiem
dla użytkownika
do resetu (posiada naklejkę z kodem do resetu)
jako klawiatura do otwierania drzwi kodem numerycznym
Jeśli identyfikacja palca Masterfinger jest utrudniona, alternatywnie można zastosować pilotem: Mastercode ->OK
Pilot Skróty
E = Enroll (zapisać) D = Delete (usunąć) DA = Delete All (usunąć wszystko, stan fabryczny) RT = Relais-Schaltzeit (czas przełączania przekaźnika) R1/R2 = Relais 1 & 2 (przekaźnik 1 & 2)
Użytkowanie
Zapamiętywanie palca Masterfinger
Warunek: urządzenie jest włączone i w stanie fabrycznym (diody LED czerwona i zielona świecą nieprzerwanie; jeśli nie – patrz „Reset”)
Na wstępieprzy pierwszym użyciu odczekać ok. 1 min aż czytnik osiągnie optymalną temperaturę.
przed przystąpieniem do skanowania odcisków palca jednorazowo umyć i nakremować ręce.
Stan fabryczny
przy prawidłowym podłączeniu czytnika do zamka - diody LED czerwona i zielona świecą nieprzerwanie = stan fabryczny / pusty
na wstępie należy zakodować palec Masterfinger. Prawidłowo przeciągnięty po czytniku palec (np. 5 razy prawy kciuk tej samej osoby) staje się automatycznie palcem Masterfinger.
Stan aktywny/roboczy
jeśli palec Masterfinger został zapamiętany, pali sie tylko niebieska dioda LED = stan aktywny/roboczy. Można przystąpić do kodowania palców użytkowników.
jeśli czytnik nie posiada niebieskiej diody LED wtedy żadna dioda LED nie świeci.
Przy osobach praworęcznych jako Masterfinger można użyć np. lewy palec wskazujący.
Jeśli podczas kodowania palec przeciągany przez czytnik nie został zaakceptowany jako Masterfinger, diody LED czerwona i zielona świecą i proces kodowania palca Masterfinger należy powtórzyć.
Time out/Przekroczenie czasu: 60 s. Pomiędzy kodowaniem palców Masterfinger nie należy robić przerw dłuższych niż 60 s. W przeciwnym wypadku kodowanie musi zostać powtórzone.
Zapamiętywanie palca Masterfinger
Przeciągnąć palec Masterfinger po raz pierwszy przez czytnik:
diody LED czerwona i zielona wygasają na krótko, a potem świecą nieprzerwanie.Przeciągnąć palec Masterfinger po raz drugi przez czytnik:
diody LED czerwona i zielona wygasają na krótko, a potem świecą nieprzerwanie.W ten sam sposób przeciągnąć palec Masterfinger parę razy (min. 3 razy)
Przeciągnąć palec Masterfinger po raz ostatni przez czytnik:
dioda LED zielona miga krótko, potwierdzając zakończenie.
Jeśli palec Masterfinger został zakodowany, tylko dioda niebieska świeci = (stan aktywny/roboczy). Można przystąpić do kodowania palców użytkowników.
Zapamiętywanie palca użytkownika
Warunek: urządzenie jest w stanie aktywnym/roboczym (świeci tylko dioda niebieska)
Palec Masterfinger nie może zostać zakodowany, jako palec użytkownika!
Przeciągnąć przez czytnik jeden palec Masterfinger. Diody LED czerwona i zielona zapalają się na krótko
Jeśli identyfikacja palca Masterfinger jest utrudniona, alternatywnie do Masterfinger można zastosować pilotem: Mastercode ->OK
Wielokrotnie przeciągnąć przez czytnik jeden palec użytkownika (przynajmniej 5 razy). Po każdym prawidłowym wczytaniu zapala się zielona dioda LED, potwierdzając zapamiętanie.
Przeciągać przez czytnik palec aż diody LED czerwona i zielona zamigają 3 razy.
Przy nieodpowiedniej jakości skanowania odcisku palca użytkownika zapala się czerwona dioda LED. Należy powtórzyć proces kodowania palca użytkownika.
Poszczególne palce użytkowników należy przeciągnąć min. 10-20 razy, aby zoptymalizować stopień rozpoznawalności. Przy „specyficznych” palcach może być konieczne 20-krotne kodowanie lub użycie innego palca. Im więcej wzorów palców zostanie zakodowanych tym wyższy stopień rozpoznawalności. Można zapamiętać do 150 wzorów palców.
Time out/Przekroczenie czasu po 10 sekundach. Pomiędzy kodowaniem palców użytkownika nie należy robić przerw dłuższych niż 10 sek. W przeciwnym wypadku kodowanie musi zostać powtórzone.
Otwieranie drzwi
Warunek: urządzenie jest aktywne (świeci tylko niebieska dioda LED)Przeciągnąć palec użytkownika przez czytnik
Palec został rozpoznany – zapala się zielona dioda LED
Palec nie został rozpoznany – zapala się czerwona dioda LED
Skasowanie wszystkich palców (Reset)
Warunek: urządzenie jest aktywne (świeci tylko niebieska dioda), Masterfinger LUB Pilot z Master Code
Wszystkie palce (łącznie z palcami Masterfinger) można skasować w następujący sposób:
Metoda za pomocą pilota i Master Code
Ustawić pilota bezpośrednio przed niebieską diodą czytnika
nacisnąć DA -> wpisać 6-cyfrowy Master Code -> OK.
Czytnik powraca do stanu fabrycznego (czerwona i zielona diody LED świecą nieprzerwanie).
Metoda Masterfinger
Przeciągnąć palec Masterfinger 3 razy z rzędu przez czytnik.
Metoda Blackbox
Zapytaj u producenta drzwi
Każdy czytnik posiada Master Code (6 cyfrowy kod kasowania ustawiony w fabryce) umieszczony w trzech miejscach:
naklejony na pilocie
naklejony na załączonej Instrukcji obsługi/Quickstarcie
naklejony na Blackbox (zapytaj u producenta drzwi)
Po zresetowaniu czytnik powraca do stanu fabrycznego. Master Code ustawiony w fabryce jest ponownie aktywny.
Uwaga: w stanie fabrycznym (żaden palec nie został jeszcze zapamiętany) wejście jest niezabezpieczone. Każda obca osoba może dodać siebie jako Mastera, a następnie użytkownika uprawnionego do otwierania drzwi. Czytaj poniżej "Kodowanie palca Masterfinger".
Dalsze funkcje
Zmiana Master Code
Zmianę kodu kasowania (Master Code) można przeprowadzić za pomocą pilota. Nowy Master Code należy zapisać. Jeżeli nowy kod zostanie zapomniany - reset będzie możliwy tylko na Blackbox (zapytaj producenta drzwi).
Na pilocie nacisnąć D -> E -> wprowadzić Master Code -> OK -> wprowadzić NOWY kod -> OK -> powtórnie wprowadzić NOWY kod -> OK
Przykład (stary kod: 123456, nowy kod: 654321):
Pilot D -> E -> "123456" -> OK -> "654321" -> OK -> "654321" → OK
Dodawanie dodatkowego palca Masterfinger pilotem
Przy pomocy pilota można dodać dodatkowy palec MasterfingerZa pomocą zapamiętanego wcześniej palca Masterfinger wejść w tryb programowania
Na pilocie nacisnąć przycisk E i cyfrę 0
Zaprogramować Masterfinger przeciągając przez czytnik
Na zakończenie programowania odczekać aż diody czerwona i zielona zamrugają 3 razy na potwierdzenie.
Jeśli identyfikacja palca Masterfinger jest utrudniona, alternatywnie można zastosować pilotem:
Pilot -> Mastercode -> OK -> E -> 0 -> Nowy Master
Obsługa drzwi pilotem
Pilot można użyć również do otwierania drzwi z czytnikiem linii papilarnych - kodem numerycznym (goście, personel sprzątający itp.)
Możliwy jest tylko jeden kod użytkownika 4-6 cyfrowy.
Kod użytkownika można w każdej chwili usunąć
Jeśli identyfikacja palca Masterfinger nie funkcjonuje, alternatywnie do Masterfinger można zastosować pilotem: Mastercode ->OK
Programowanie kodu użytkownika
Wprowadzenie nowego kodu użytkownika: Master Code -> OK -> nacisnąć klawisz E-> wprowadzić 6-cyfrowy kod użytkownika -> potwierdzić OK -> kod użytkownika (powtórzyć) -> potwierdzić OK
Przykład dodania kodu 258079: Master Code -> OK -> "E" -> 258079 -> "OK" -> 258079 -> "OK"
Jeśli wprowadzisz nowy kod użytkownika - ten już zapisany zostanie ew. nadpisany i straci ważność.
Jeśli identyfikacja palca Masterfinger jest utrudniona, alternatywnie jako Masterfinger można zastosować pilotem: Mastercode ->OKOtwieranie drzwi pilotem
Goście, personel sprzątający: Wprowadzić kod użytkownika -> OK
Przykład otwieranie drzwi: Pilot 258079 -> "OK"
Usuwanie kodu użytkownika
Kod użytkownika można w każdej chwili deaktywować.
Master Code -> OK -> nacisnąć na pilocie klawisz D → nacisnąć 0 -> potwierdzić OK
Jeśli identyfikacja palca Masterfinger nie funkcjonuje, alternatywnie do Masterfinger można zastosować pilotem: Mastercode ->OK
Regulacja wrażliwości kodowanie palca Masterfinger
Masterfinger -> Poziom kodowania wrażliwości ->zakres między 1- 5 (przy czym 1 jest najniższym poziomem) -> OKJeśli identyfikacja palca Masterfinger nie funkcjonuje, alternatywnie do Masterfinger można zastosować pilotem: Mastercode ->OK
Nastawianie pilotem czasu przełączania elektrozamka
Czas przełączania elektrozamka jest ustawiony fabrycznie na 3 sek. Możliwe jest wybranie ustawienia w zakresie 1‒65 sek.Zmianę nastawiamy pilotem.
przeciągnąć Masterfinger -> nacisnąć na pilocie RT -> nacisnąć klawisz R1 dla Przekaźnika 1, R2 dla Przekaźnika 2 lub klawisze R1 i R2 nacisnąć jeden po drugim -> wprowadzić czas w sekundach -> Potwierdzić naciskając klawisz OK
Przykład (nastawić czas przełączenia R1 na 8 sek.):
przeciągnąć Masterfinger -> RT -> R1->8 -> OK
Modyfikacje V12.x
Sensor + Firmware sam decyduje ile razy należy przeciągnąć palec (UPEK 7000)
Jeśli identyfikacja palca Masterfinger jest utrudniona, alternatywnie do Masterfinger można zastosować pilotem: Mastercode ->OK
Reset Code jest teraz Master Codem bo ma więcej funkcji
Od V12. funkcja „Nastawianie pilotem czasu przełączania elektrozamka”.
Od V12. funkcja „Obsługa drzwi pilotem”.
