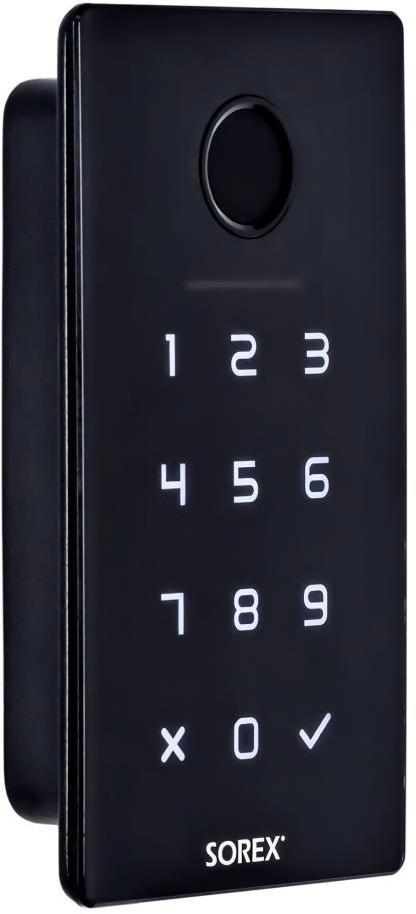

1. Dane techniczne
Nr Artykułu | DO501000 |
EAN | 0685717261229 |
Właściwość | Dla ochrony przed sabotażem zewnętrzny kabel przekaźnika (jednostka wewnętrzna) |
Szyfrowanie jednostki wew. i zew. | AES 128 Bit |
Częstotliwość | 2,4 GHz |
IP-Klasa | IP66 (jeśli sklejony szczelnie i wodoodpornie) |
Zakres temperatur | -30° do 60°C |
Zasilanie | 12/24V DC, min 0,5A |
Przekaźnik | 1A/250V Prąd przełączania/napięcie przełączania |
Kompatybilność z zamkami | Ze wszystkimi wysokojakościowymi zamkami elektromechanicznymi; GU A-Öffner, Fuhr, Winkhaus, KFV/Sigenia, Maco,… |
Przechowywanie danych użytkownika (odciski palców, RFID, kody cyfrowe, nr tel. kom.) | Stałe, nawet w przypadku braku prądu |
Ilości możliwe do zapamiętania | 100 Odcisków palców 150 Kodów cyfrowych 200 RFID-Transponderów bez limitu eKeys |
UWAGA: Wewnętrzna i zewnętrzna jednostka ze względu na bezpieczeństwo są sparowane. Oznacza to, że nie można dowolnie zamieniać jednostek wewnętrznych i zewnętrznych. Jeśli chcesz wymienić część, muszą być wymienione obie części jednocześnie.

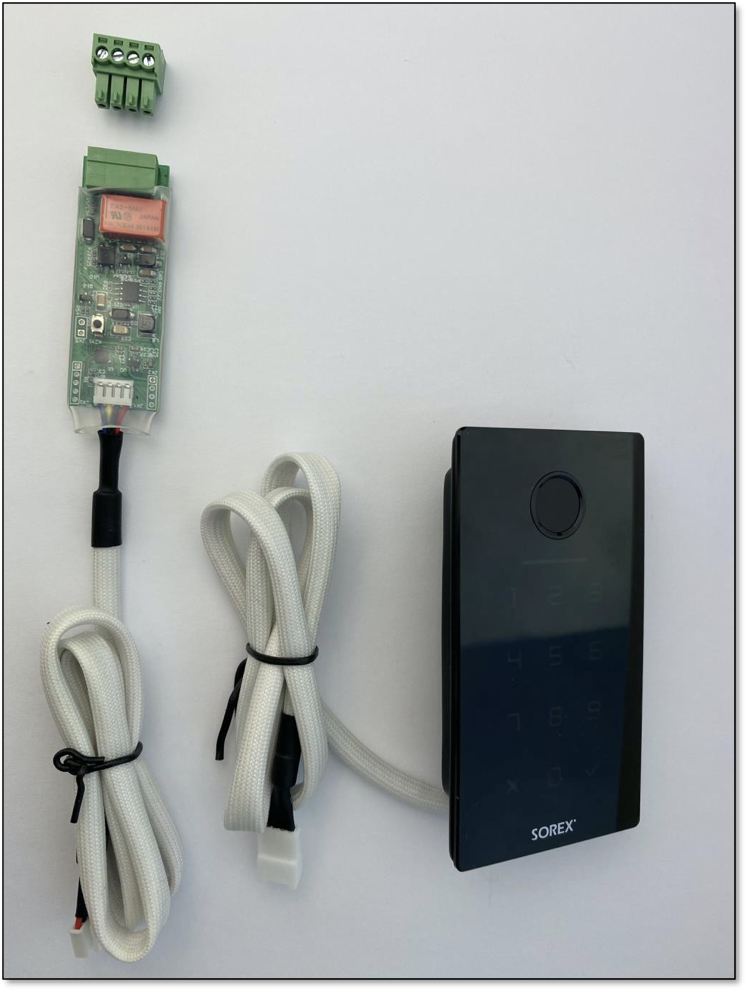

2. Zakres dostawy
UniLock jednostka wewnętrzna wraz z kablem do podłączenia z jednostką zewnętrzną (długość kabla 115 cm).
UniLock jednostka zewnętrzna wraz z kablem do podłączenia z jednostką wewnętrzną.
Wtykowy zacisk śrubowy do jednostki wewnętrznej do podłączenia zamka elektrycznego i zasilacza.

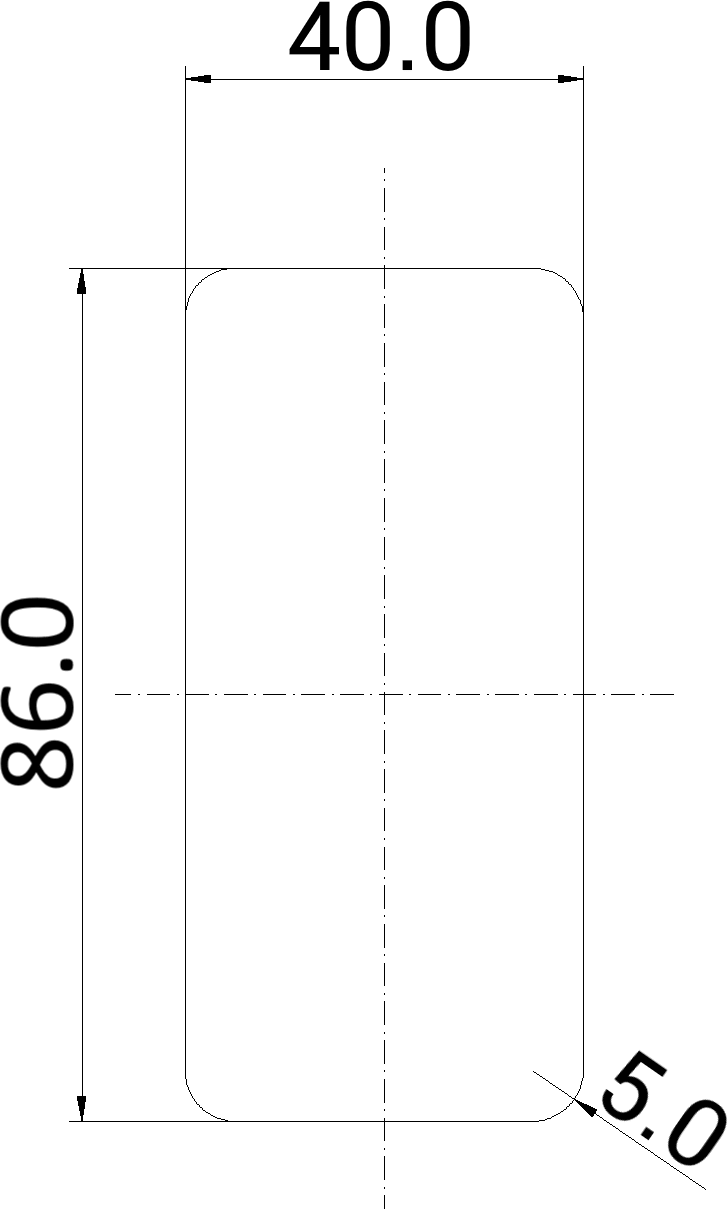

3. Plan frezu
Wymiary w milimetrach (bez skalowania)
Głębokość całkowita: 20mm
Głębokość instalacji: 15mm
4. Montaż / Okablowanie

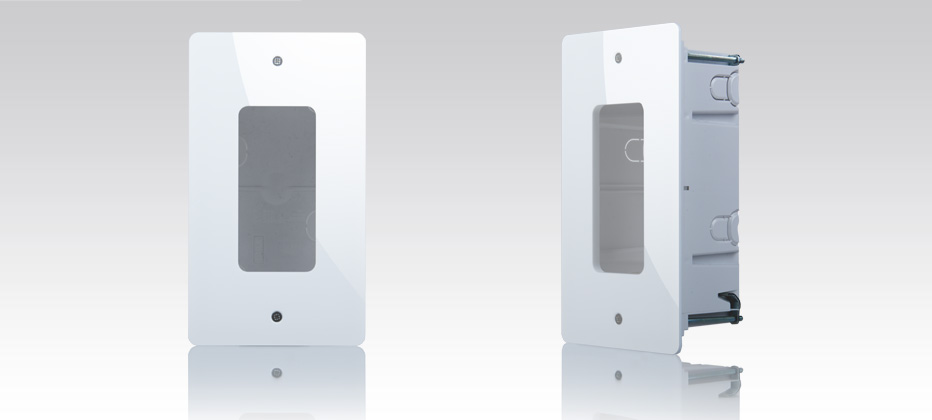

4.1. Montaż Puszka natynkowa opcjonalnie
4.1.1. Zakres dostawy
Panel przedni z wgłębieniem na SOREX Unilock WiFi
Panel tylni z wgłębieniem (czarny)
Ramka uszczelniająca (biała)
Uszczelka kabla (biała)
4.1.2. Montaż
Krok: Wpuść kabel przekaźnika Unilock WiFi do ściany.
Krok: Umieść uszczelkę kabla w wyciętym wgłębieniu w tylnym panelu. W tym celu należy wyciąć wgłębienie dopasowane do kabla w środkowej części uszczelki kabla. Następnie wycięte wgłębienie w uszczelce należy szczelnie zamknąć akrylem.
Krok: Zaciśnij ramkę uszczelniającą na tylnym panelu.
Krok: Przepchnij kabel wychodzący z Unilock WiFi przez wgłębienie w panelu przednim, a następnie przez otwór w uszczelce kabla do ściany.
Krok: Wewnątrz podłącz kabel przekaźnika z kablem wychodzącym z Unilock WiFi. Przetestuj ponownie urządzenie i podłączenie przed zakończeniem montażu.
Krok: Zamocuj tylny panel do ściany przy pomocy 4 pasujących śrub. Zalecamy uszczelnienie otworów na śruby akrylem.
Krok: Umieść białą płytkę czołową na wierzchu płytki tylnej.
Krok: Przyklej Unilock WiFi do panelu przedniego za pomocą dwustronnej taśmy klejącej.
Krok: Dodatkowo Unilock można uszczelnić za pomocą silikonowej fugi wokół szklanej płytki urządzenia.

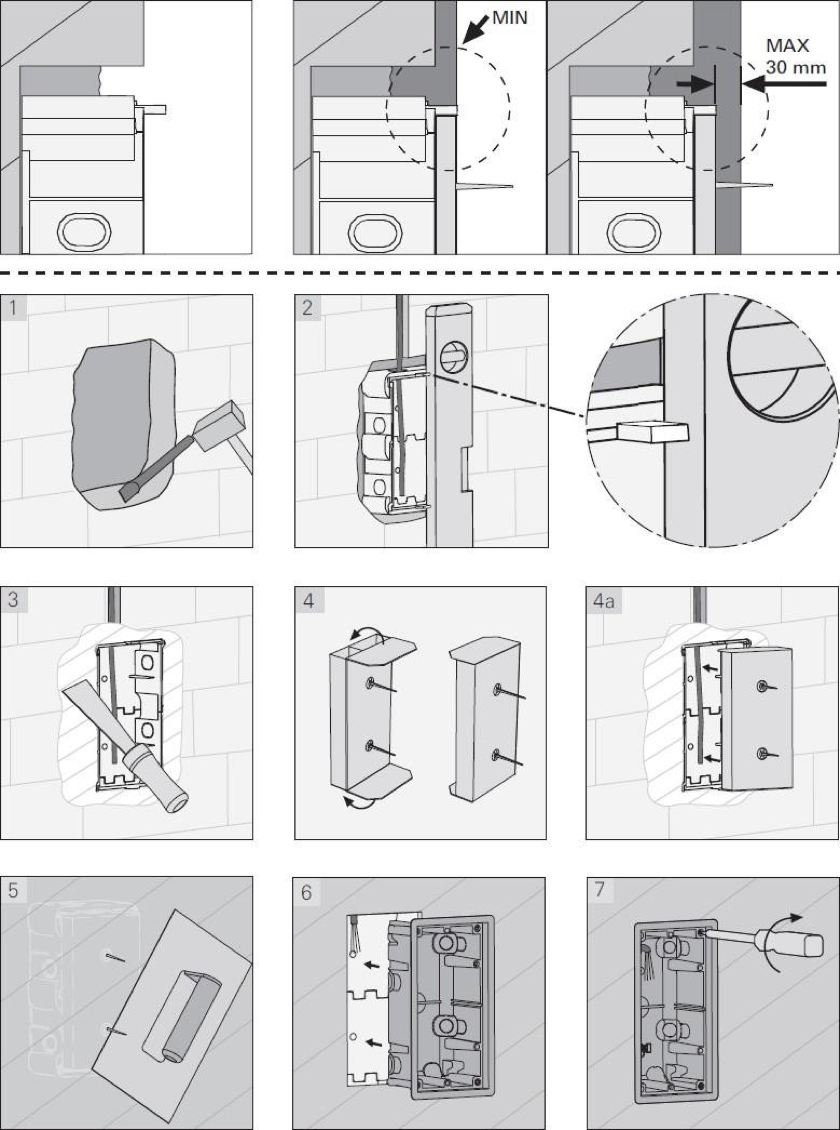

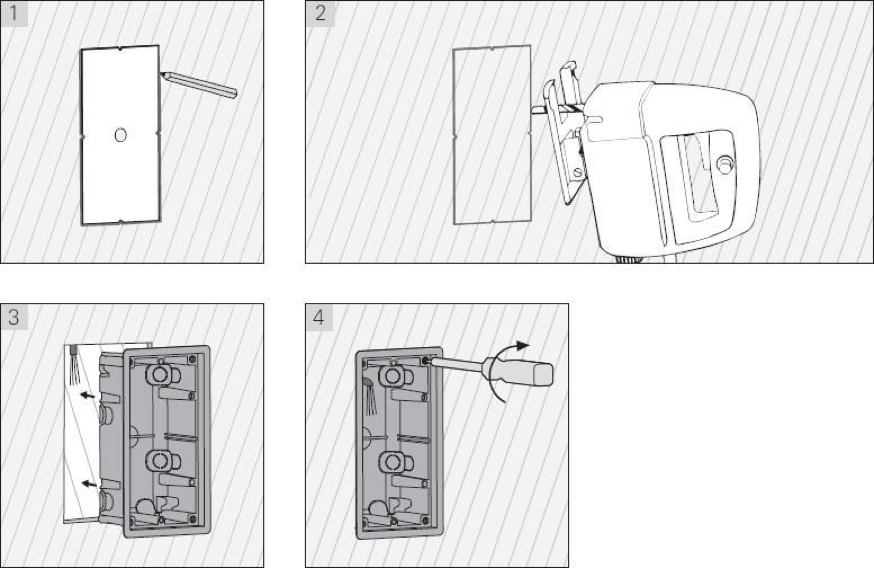

4.2. Montaż Puszka podtynkowa opcjonalnie

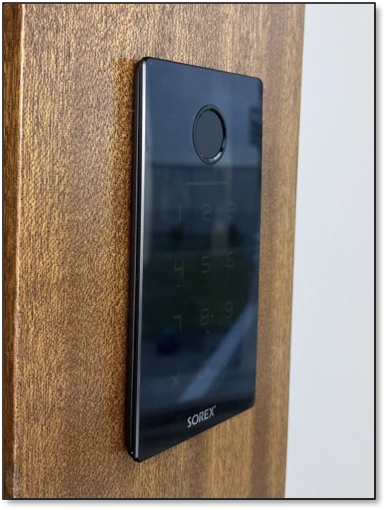

4.3. Montaż w drzwiach (bez puszki)

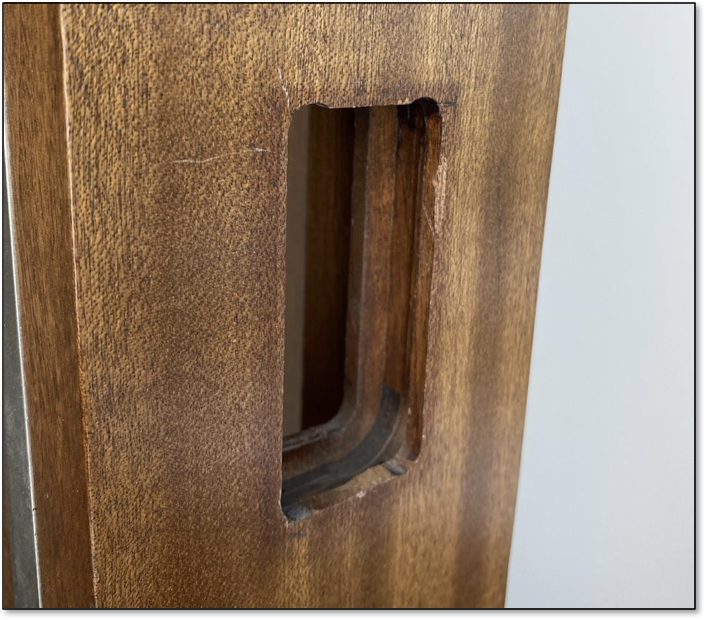

Wyfrezuj otwór w miejscu montażu na ścianie lub w skrzydle drzwi

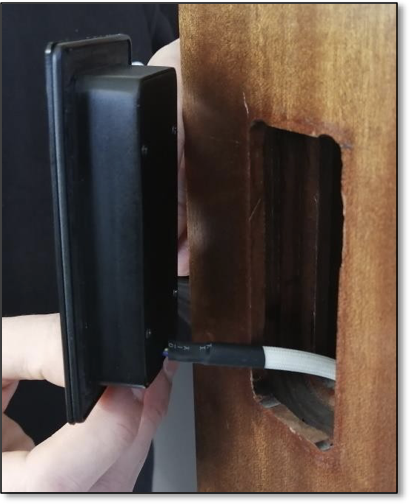

Przeciągnij kabel przez wyfrezowany otwór.

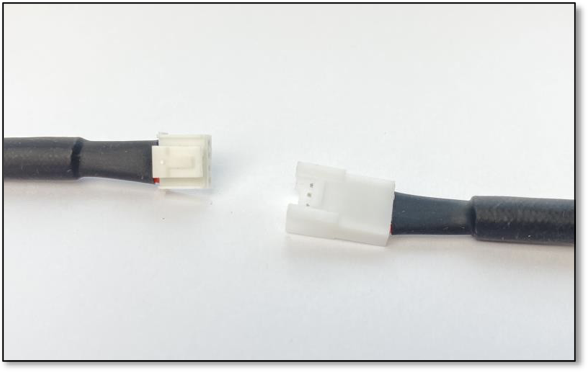

Połącz kabel jednostki zewnętrznej z kablem jednostki wewnętrznej.
Upewnij sie, że jednostka wewnętrzna jest bezpieczna i niedostępna od zewnątrz, np. poprzez np. przez wyciągnięcie kabli.
4.4. Okablowanie

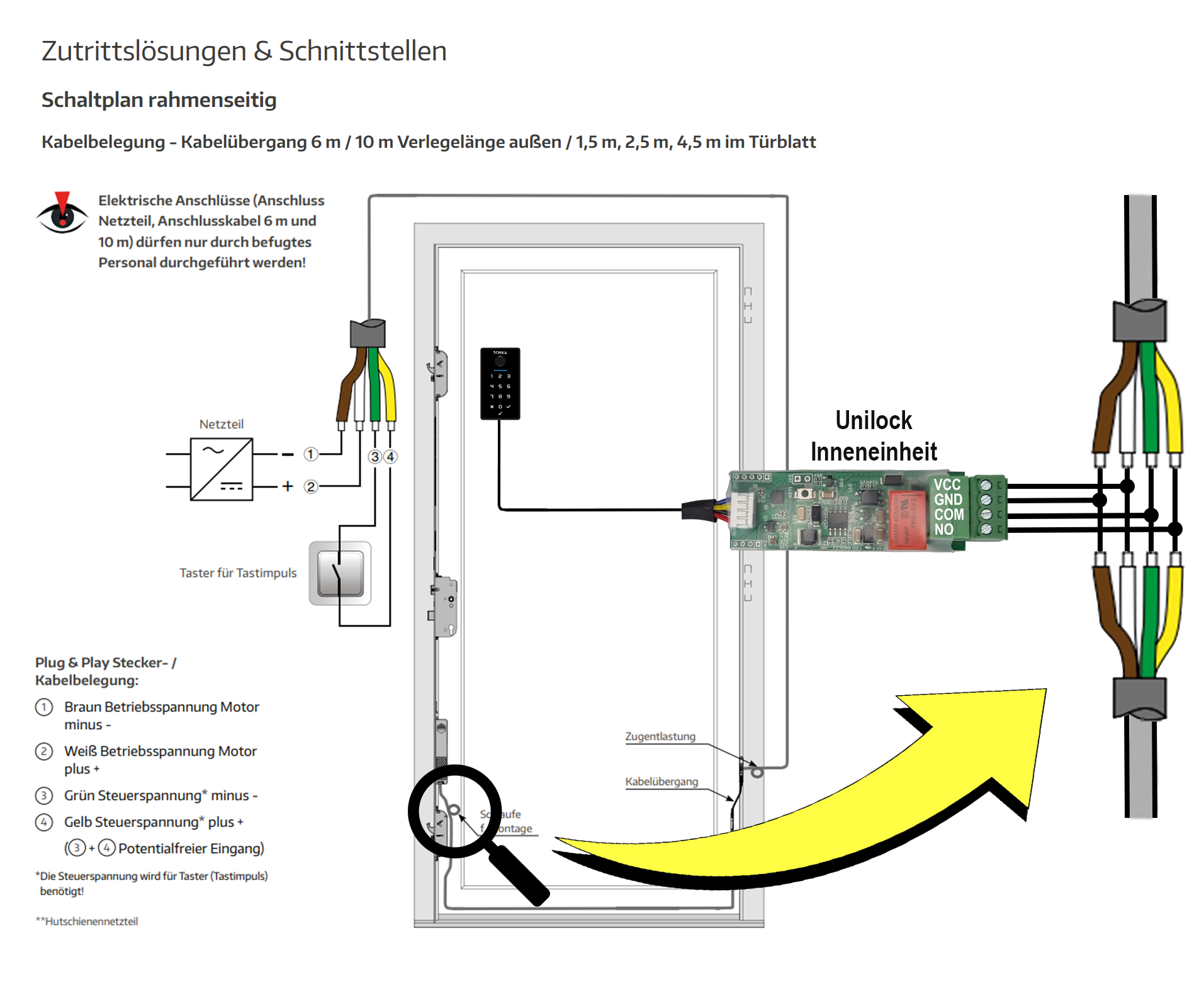

Okablowanie Przekaźnika (Jednostka wewnętrzna) z zamkami GU A-Öffner, Fuhr, Winkhaus, KFV

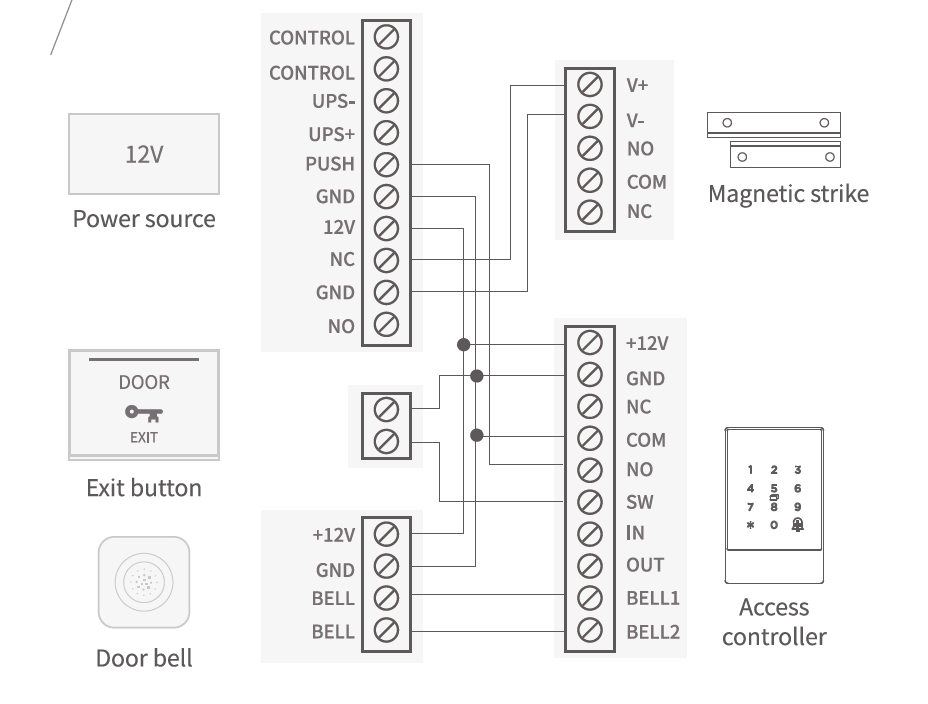

Teraz można podłączyć jednostkę wewnętrzną (przekaźnik) do zamka i zasilacza (patrz UniLock Schemat okablowania).
| |
Maco A-TS: UniLock należy podłączyć wg oznaczeń kolorami kabli: zielony 3 i żółty 4. Powinien to wykonać elektryk. W tym celu należy otworzyć kabel przy zamku i przełączyć UniLock za pomocą zacisków. | |
| |
UWAGA: Koniecznie wykonaj test i sprawdź, czy urządzenie działa. Sprawdź, czy UniLock jest zasilany i przeprowadź testowe otwarcie. Sprawdź, czy mechanizm otwierania drzwi zwalnia. Jeśli urządzenie jest w stanie fabrycznym możesz przeprowadzić test otwarcia; wpisz na klawiaturze kod „123456“ i potwierdź „haczykiem“.
4.5. Zakończenie montażu
Jeśli poprzednie testy zakończyły się pomyślnie, możesz zakończyć montaż. W tym celu usuń folie ochronną z dwustronnej taśmy samoprzylepnej na UniLock i przyklej go w miejscu montażu.
Po przyklejeniu UniLock należy koniecznie sprawdzić szczelność montażu.
Możesz to sprawdzić ostrożnie spuszczając wodę po urządzeniu. Następnie sprawdź, czy za urządzenie dostała się woda. W tym przypadku ponownie mocno dociśnij urządzenie w miejscu, w którym ma być zamontowane i odczekaj dłużej przed wykonaniem kolejnego testu z wodą.
Jeśli podczas kolejnego testu za urządzenie znowu dostanie się woda urządzenie należy zasilikonować (lub można to zrobić w każdym przypadku).
5. Przywracanie ustawień fabrycznych
Możesz zresetować Unilock WiFi na 3 sposoby:
Usuń Unilock z aplikacji. Wybierz UniLock -> Ustawienia -> Usuń. Aby to zrobić, musisz być w zasięgu urządzenia.
Jeśli nie masz już dostępu do swojego urządzenia (np. urządzenie jest uszkodzone), możesz je usunąć z aplikacji w następujący sposób: otwórz aplikację i naciśnij w lewym górnym rogu strony głównej. W menu, które się otworzy, naciśnij „Ustawienia”. Następnie wybierz „Przenieś zamek” i wybierz żądany zamek. Możesz teraz usunąć urządzenie, klikając przycisk „Przenieś do kosza”. Potwierdź to hasłem do konta.

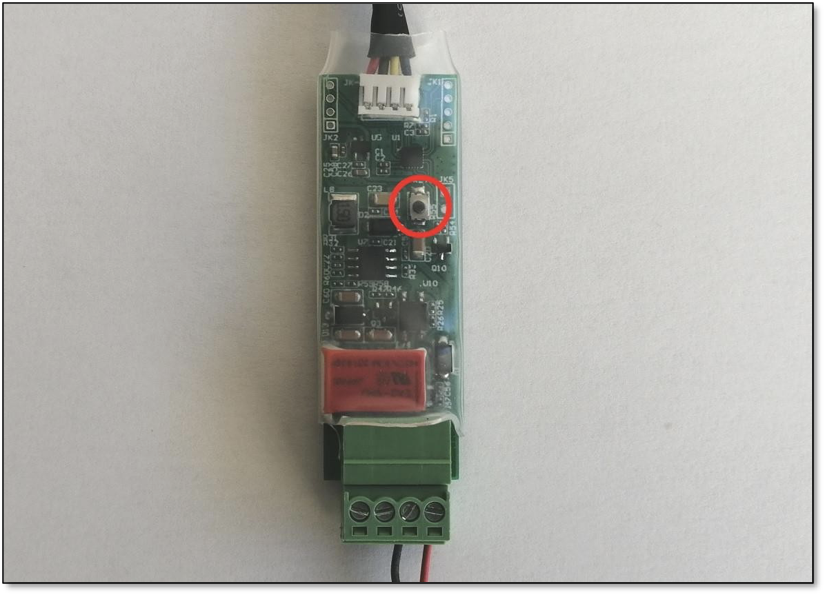

Naciśnij i przytrzymaj przycisk Reset na jednostce wewnętrznej przez ok. 3 sekundy lub do momentu, gdy 2 sygnały dźwiękowe zostaną odtworzone w krótkich odstępach czasu.
6. Ważne informacje dla Producentów Drzwi dotyczące przekazywania drzwi z elektroniką (Checklista)
Każdorazowo otrzymujecie Państwo produkt po kontroli jakości, która gwarantuje, że produkt jest w 100% sprawny i poprawnie działający.
PRODUCENT DRZWI
Montaż i Uruchomienie należy wykonać zgodnie z dołączoną do produktu Instrukcją Obsługi i Montażu.
Podłączenie należy wykonać zgodnie z dostarczonym w pudełku Schematem podłączenia
Udokumentowanie Producent dokumentuje, że urządzenie zostało u niego prawidłowo podłączone, np. przy użyciu krótkiego filmu nakręconego tel. komórkowym, oraz przyporządkowuje urządzenie/film do numeru umowy z klientem (co jest niezbędne w przypadku jakiegokolwiek zgłoszenia).
Przekazywanie drzwi Przy przekazywaniu drzwi, szczególnie ważne jeśli drzwi "jadą za granicę"->Producent drzwi -> Dystrybutor drzwi -> Montażysta -> należy udokumentować, że przekazujemy je z prawidłowo działającym czytnikiem. Aby to osiągnąć, należy wykonać ewentualny filmik na każdym etapie, od producenta drzwi, przez dystrybutora, do montażysty.
PODŁĄCZENIA PRZEZ ELEKTRYKA!
Drzwi z czytnikiem wymagają profesjonalnego podłączenia przez elektryka. Nasze doświadczenie pokazuje, że drzwi producenta są zazwyczaj prawidłowo zamontowane z czytnikiem. Błędy są popełniane przy niefachowym podłączeniu drzwi u klienta. Wydłużone w czasie podłączenie drzwi i uruchomienie czytnika może doprowadzić do zdekompletowania, zakurzenia i wilgoci w elektronice.
Doprecyzowanie Umowy: Dlatego na etapie Umowy z Użytkownikiem należy doprecyzować kto odpowiada za podłączenie drzwi z elektroniką i uruchomienie i zaprogramowanie czytnika.
Protokół odbioru. Poprawne przekazanie Użytkownikowi drzwi z elektroniką powinno zakończyć się podpisanym przez Użytkownika Protokołem odbioru z funkcjonującym czytnikiem.
CHECKLISTA PROCES DLA PRODUCENTA DRZWI
Czy istnieje poprawny proces montażu i okablowania?
Czy istnieje proces dokumentowania, aby potwierdzić, że drzwi wyjechały sprawne od producenta drzwi?
Czy istnieje proces przekazywania informacji o drzwiach, aby elektryk miał wszystkie niezbędne informacje do podłączenia?
Czy istnieje zapis w Umowie, kto odpowiada za podłączenie drzwi z elektroniką, uruchomienie i zaprogramowanie czytnika?
Czy istnieje proces odbioru/protokół przekazania drzwi klientowi lub film?
Wszystkie te punkty są niezbędne do złożenia reklamacji lub wsparcia. Meldunki takie jak „czytnik nie działa” lub „drzwi u klienta nie działają” wskazują na problem podłączania, ale nie wystarczają do złożenia reklamacji produktu. Prosimy też o skorzystanie z naszej bogatej Bazy wiedzy w celu uzyskania dodatkowych informacji. Ponadto prosimy o przekazanie informacji do działu produkcji / technologa/ działu umów i eksportu. Dziękujemy!
